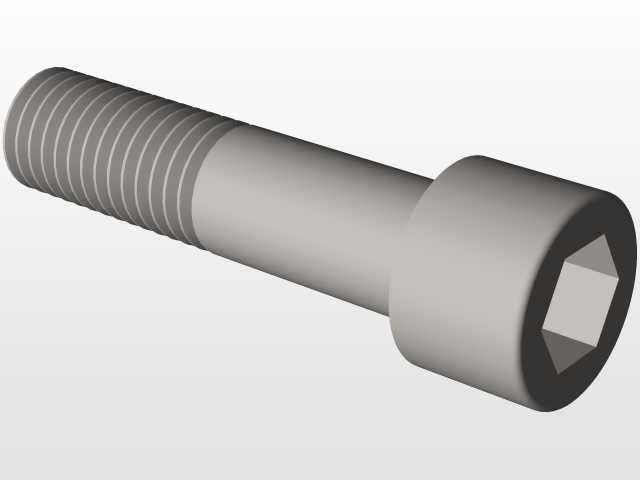

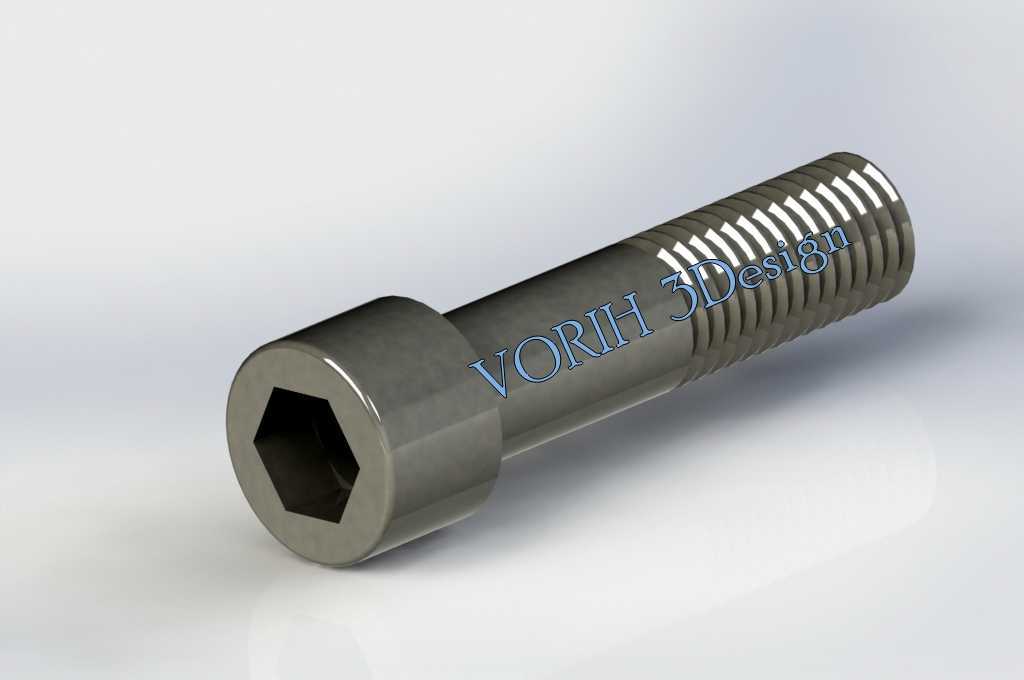

内六角圆柱头螺栓标准件三维结构

　　在各类机械装配场景中，螺纹紧固件是应用最广泛的基础连接元件，其中内六角圆柱头螺栓凭借自身结构特性，在紧凑安装空间、高精度装配需求的工况下占据了不可替代的位置。这类紧固件的核心应用场景覆盖了精密机床装配、自动化设备模组搭建、汽车零部件连接、工装夹具定位锁紧等多个领域，尤其是在安装面需要沉头处理、螺栓头不能突出装配平面的场合，内六角圆柱头的结构设计可以完全嵌入预制的沉孔内，既保证了装配面的平整性，也避免了突出的螺栓头对周边运动部件造成干涉，同时还能减少设备外部的磕碰风险，提升整体外观的整洁度。

　　从功能特性来看，这款内六角圆柱头螺栓采用全牙段设计的部分结构，光杆段与螺纹段的过渡区域做了平滑的圆角处理，能够有效降低应力集中系数，在承受交变拉压载荷、横向剪切载荷的时候，过渡位置不会因为应力突变产生疲劳裂纹，大幅提升连接结构的疲劳寿命。螺栓头部的内六角驱动孔采用标准对边尺寸设计，能够与标准内六角扳手完全贴合，拧紧过程中受力均匀，不会出现打滑、拧圆角的情况，即使在需要较大预紧力的装配场景下，也能保证扭矩的有效传递，确保连接副的预紧力达到设计要求，避免因为预紧不足导致的连接松动、部件错位等问题。螺纹部分采用普通公制三角螺纹设计，牙型角60度，牙侧间隙控制在标准公差范围内，既保证了与对应螺母或者内螺纹孔的旋合顺畅度，也能在旋合后形成足够的接触摩擦力，在设备运行产生振动的工况下，具备可靠的防松基础，配合弹垫、螺纹胶等辅助防松元件，可以满足长期振动工况下的连接可靠性要求。

　　在设计思路上，这款螺栓的结构完全遵循通用紧固件的标准规范，头部直径与螺杆直径的比例、头部高度与内六角孔深度的比例、螺纹收尾的长度、螺杆末端的倒角角度都经过了标准化的参数匹配，不需要额外定制加工参数，直接可以采用标准冷镦工艺进行批量生产，有效降低制造成本。头部下端面与螺杆轴线的垂直度控制在较高的公差等级内，装配时螺栓头下端面能够与被连接件的沉孔端面完全贴合，不会出现偏载的情况，避免因为局部压应力过大导致被连接件表面压溃，或者螺栓受到附加弯曲应力的问题。螺杆部分的光杆段直径采用负公差设计，能够顺利穿过被连接件上的预制通孔，装配过程中不会出现卡滞，通孔与螺杆之间的间隙控制在合理范围内，既保证了装配的便利性，也不会因为间隙过大导致连接定位精度不足。

　　从安装边界尺寸来看，这款螺栓的头部外径、沉孔所需的最小深度、内六角扳手的操作空间都有明确的参数匹配，在进行整体结构设计的时候，设计人员可以直接调取该模型进行装配干涉检查，提前预留出足够的扳手操作空间，避免出现结构设计完成后螺栓无法拧紧的问题。螺栓的总长度、螺纹段长度可以根据不同的连接厚度进行系列化调整，模型的参数化结构可以快速修改对应尺寸，适配不同厚度被连接件的锁紧需求，不需要重新进行整体结构的建模，大幅提升结构设计阶段的选型与建模效率。在进行连接强度校核的时候，模型的各部分尺寸参数可以直接提取，用于计算螺杆的拉伸强度、螺纹的剪切强度、螺栓头的挤压强度，快速验证所选规格是否满足工况载荷要求，减少设计阶段的重复计算工作量。

　　在实际装配应用中，这类内六角圆柱头螺栓的拆装便利性也优于外六角螺栓，尤其是在周边空间狭窄的位置，内六角扳手可以从轴向插入驱动，不需要像外六角扳手那样预留径向的摆动空间，在紧凑的设备内部结构中，这一特性能够大幅降低装配与后期维护的难度。同时，圆柱头的外周没有棱角，在设备内部布线的时候，也不会刮伤线缆的绝缘层，提升设备内部布线的安全性。针对不同的使用环境，这类螺栓的模型可以快速匹配不同的表面处理工艺对应的外观特征，比如镀锌、发黑、镀镍等不同表面处理的效果，在做设备整体渲染的时候，可以直接赋予对应的材质，直观呈现设备装配完成后的真实外观效果，帮助设计人员在方案阶段就完成整体外观效果的验证。
