手动推拉式快速压紧可拆卸安装夹具

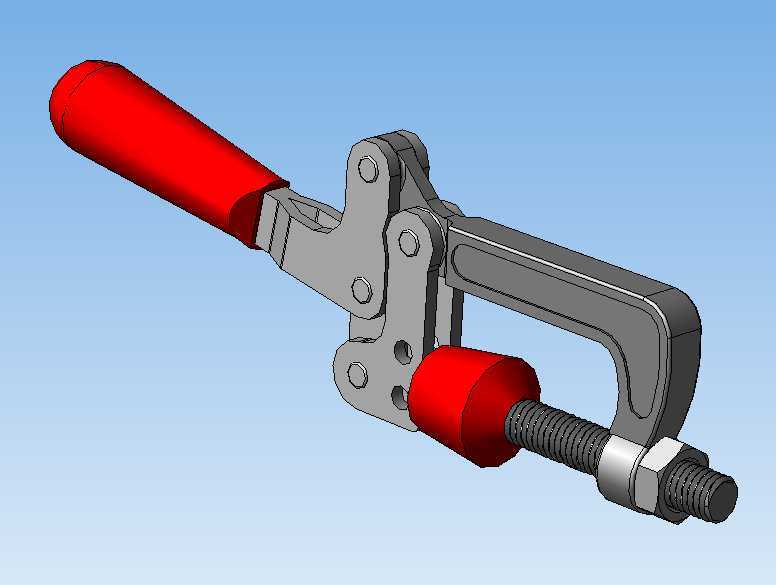

　　这款手动推拉式压紧夹具，是工装夹具领域里应用极广的一类标准压紧构件，在各类零部件装配、工件定位装夹场景中承担快速压紧、临时固定的作用，尤其适合需要频繁拆装、快速切换装夹状态的工位使用。从结构设计来看，整体采用了肘节式的杠杆增力结构，通过手柄的扳动实现内部连杆机构的过死点锁止，无需额外施加持续外力即可保持稳定的压紧力，操作时仅需单次扳动手柄即可完成压紧或松脱动作，单步操作耗时不超过1秒，相比传统螺栓压紧的方式，装夹效率可提升80%以上，非常适合流水线装配、小批量多品种工件的加工装夹场景。

　　夹具的操作端采用了浸塑防滑手柄，红色的手柄套不仅具备醒目的视觉提示作用，避免工位操作时误触其他构件，同时浸塑材质的表面摩擦力充足，即便操作人员佩戴劳保手套也能稳定施力，不会出现打滑脱手的情况。手柄与连杆机构的连接采用销轴铰接，所有铰接位置均预留了合理的转动间隙，同时销轴端部做了铆接防脱处理，长期反复扳动也不会出现销轴脱出、结构散架的问题。主体的夹座部分采用了一体式的C型框架结构，框架的受力截面经过了应力校核，在额定压紧力下不会出现框架变形、张口的问题，保证压紧过程中压头的位置精度稳定。

　　前端的压紧执行端采用了可调式的螺杆结构，螺杆表面加工有标准三角螺纹，配合夹座端部的锁紧螺母，可以根据被压紧工件的厚度尺寸灵活调整压头的伸出长度，调整完成后拧紧锁紧螺母即可消除螺纹间隙，避免压紧过程中螺杆出现窜动。压头端部采用了软质的红色橡胶堵头，接触工件表面时不会划伤工件的加工面，同时橡胶材质具备一定的压缩量，可以补偿工件表面的微小尺寸误差，保证压紧面的受力均匀，不会出现局部压应力过大导致工件变形的问题。

　　从安装边界来看，这款夹具的夹座背部预留了两个贯通的安装孔，可以通过螺栓直接固定在工装台、焊接工作台或者装配夹具的基板上，安装孔的孔位间距符合行业通用的快速夹钳安装尺寸标准，可以直接替换同规格的其他品牌同类型夹具，无需重新加工安装孔位，具备极强的互换性。整体结构没有易损的复杂构件，所有铰接位置的销轴均采用了耐磨钢材制作，长期使用后如果出现磨损，仅需更换对应销轴即可完成维护，不需要整体更换夹具，使用成本极低。

　　在实际应用场景中，这类夹具常被用于电子零部件装配时的PCB板定位、五金工件焊接时的工件固定、木质家具加工时的板材临时压紧、机械设备装配时的零部件对位固定，甚至在一些非标自动化设备的手动上料工位，也会采用这类夹具作为工件的临时定位构件，相比气动、液压压紧的夹具，它不需要外接动力源，不受气源、电源位置的限制，可以在任意工位独立使用，而且结构简单可靠，故障率极低，非常适合没有集中动力供给的零散工位使用。

　　设计过程中，整个连杆机构的传动比经过了反复优化，手柄端施加100N左右的扳动力，即可在压头端产生超过2000N的压紧力，完全可以满足绝大多数常规工件的装夹压紧需求，同时过死点的锁止结构设计，保证在受到振动、外力冲击的情况下，夹具也不会意外松脱，只有主动扳动手柄反向解锁才能松开工件，使用安全性有充足的保障。夹座的所有棱边均做了倒角去毛刺处理，不会出现锋利的边角划伤操作人员的情况，符合工业生产的安全设计要求。整体的外形尺寸紧凑，安装后占用的工作台面空间极小，不会对工件的取放、其他操作工具的使用造成干涉，在狭小的工装空间内也能灵活布置。
