螺旋轨道滚珠运动滑块结构

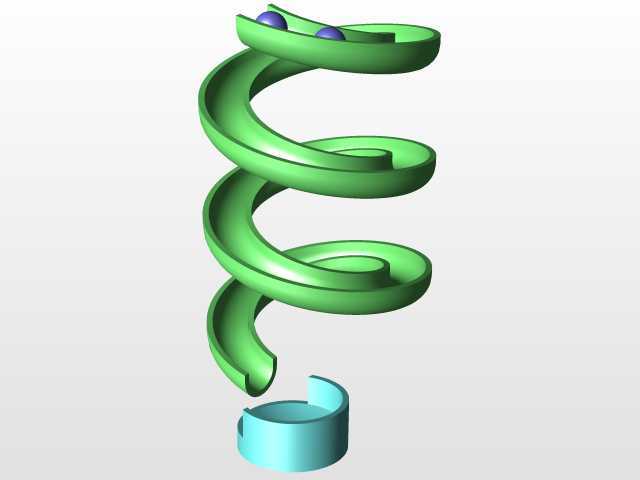

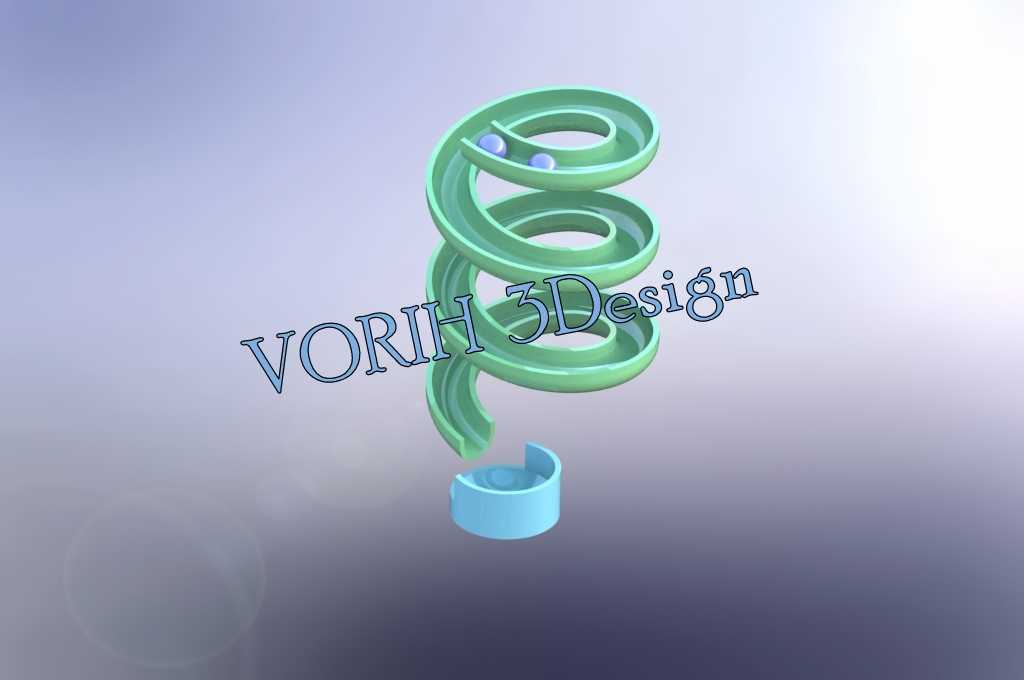

　　在自动化物料分拣、小型工件输送以及教学演示类机械装置中，这类螺旋轨道式运动滑块结构常被用作小尺寸球状零件的缓降导向单元，相比直落式料道，螺旋形态的轨道能大幅延长滚珠的行进路径，在有限的垂直安装空间内拉长工件的输送时长，给后续的检测、计数工序留出足够的动作窗口，避免球状零件因自由落体速度过快出现磕碰损伤、计数漏检的问题。从结构功能来看，这套组件的核心是连续变向的螺旋滑行面，轨道的截面做了适配滚珠直径的内凹圆弧处理，能保证滚珠在滑行全程始终与轨道面保持双点接触，不会在螺旋转弯处因离心力脱轨，轨道末端设置的承接座带有半围式挡边，刚好对准螺旋轨道的出料切线方向，滚珠滑出轨道后会直接落入承接座的容置腔内，不会出现飞溅偏移的情况，

　　承接座的底部做了平面安装基准，可以直接固定在设备的安装基板上，不需要额外设计转接固定结构。设计这类结构时，首先要确认输送滚珠的直径公差，轨道的内凹圆弧半径要比滚珠半径大0.1到0.2毫米，间隙过小会出现滚珠卡滞，间隙过大则会让滚珠在滑行时出现不必要的晃动，产生额外的噪音甚至脱轨风险；螺旋轨道的升角需要结合滚珠的滑行速度要求计算，升角过大会让滚珠加速过快，失去缓降的作用，升角过小则会让滚珠停滞在轨道中段，无法依靠自重完成滑行，通常会把每一圈螺旋的升角控制在5到8度区间，配合轨道表面的低粗糙度处理，让滚珠保持匀速缓慢下滑的状态。安装边界方面，整套结构的垂直投影为圆形，占用的安装平面尺寸和螺旋轨道的最大外径一致，

　　安装时需要保证整体结构的垂直度，偏差不能超过1度，否则会出现轨道单侧受力过大，滚珠滑行轨迹偏移的问题；轨道的壁厚根据输送工件的重量调整，针对小型钢珠、塑料滚珠这类轻量工件，轨道壁厚取1.5到2毫米即可满足结构强度要求，不需要额外做加强筋，避免加强筋突出轨道内侧影响滚珠滑行。在实际的设备适配中，这类结构可以直接对接上游的滚珠上料机构，上料口对准螺旋轨道的最上端入口即可，不需要额外设置导向拨块，依靠滚珠自重就能完成整个滑行过程，不需要额外配置动力源，属于被动式输送组件，能大幅降低配套设备的结构复杂度与制造成本，在小型轴承装配线、钢珠计数包装设备以及物理运动演示教具中都有很高的适配性。结构的螺旋段采用等螺距设计，每一圈的轨道曲率保持一致，

　　能让滚珠在每一圈的滑行速度保持稳定，不会出现忽快忽慢的情况，轨道的边缘做了小圆角处理，避免尖锐棱边刮伤滚珠表面，对于表面精度要求高的精密滚珠输送场景，还可以在轨道表面镀覆硬质耐磨层，减少长期滑行带来的轨道磨损，延长结构的使用寿命。承接座的容置腔深度设计为滚珠直径的三分之二，既可以保证滚珠滑入后不会弹出，也方便后续的取料机构直接从承接座内取走滚珠，不会因为腔深过大出现取料卡滞的问题。
