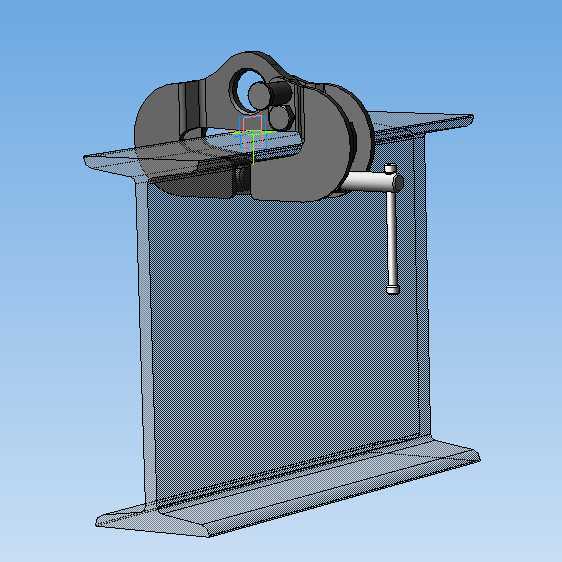

工字钢移动安装用铰链式夹紧夹具

　　在钢结构现场安装、型材转运工位中，工字钢的临时夹持定位一直是影响作业效率与安全的关键环节，这款铰链式夹紧夹具正是针对工字钢在移位、临时固定、对接安装场景下的作业需求设计，区别于传统螺栓锁紧的分体夹具，它采用整体铰接式钳体结构，可直接卡挂在工字钢翼缘上完成快速装夹，无需额外配打安装孔，适配现场无预留安装位的临时作业工况。从结构设计逻辑来看，钳体的夹持弧面与工字钢翼缘的接触区域做了等曲率贴合处理，夹紧时接触应力均匀分布，不会在型材表面产生局部压痕，也避免了夹持打滑的风险；铰接转轴的位置经过受力校核，当手柄施加锁紧力矩时，钳口会产生随载荷增大的自紧效应，也就是当工字钢受外力牵拉产生移位趋势时，钳口的夹紧力会同步提升，

　　无需额外增加锁紧结构就能保证夹持可靠性，这一设计在高空工字钢对接、短距离型材移位作业中能大幅降低松脱风险。夹具的操作端采用可拆卸式摇柄结构，摇柄与锁紧螺杆的连接为方榫配合，作业时可根据操作空间选择摇柄安装方向，在狭窄的钢结构夹层、设备旁侧安装工位，也能完成锁紧操作，不会出现操作空间不足无法施力的问题；钳体的开口尺寸覆盖常规工程用中小型工字钢的翼缘厚度范围，安装时只需将铰接侧的钳口张开卡入翼缘，扳动摇柄带动螺杆推进另一侧钳块贴合翼缘表面，即可完成装夹，单人操作全程耗时不超过半分钟，相比传统U型螺栓搭配压板的固定方式，装拆效率提升四倍以上。从安装边界来看，夹具整体的竖向尺寸控制在适配工字钢上翼缘作业的范围，

　　装夹完成后钳体最高点不会超出常规钢结构作业的安全净空要求，不会与周边的管线、临时支撑结构产生干涉；钳体后侧的铰接支架可作为临时挂载点，既可以配合手拉葫芦完成工字钢的短距离水平移位，也可以作为临时定位支点，在工字钢对接焊接时固定型材位置，避免焊接过程中型材移位产生错边。在实际作业场景中，这款夹具可同时适配多类工况：在钢结构厂房安装现场，可作为工字钢吊装就位后的临时固定件，替代传统的点焊临时固定，减少后续焊疤打磨的工作量，也避免点焊对型材母材的损伤；在车间内的型材周转工位，可将夹具卡在工字钢翼缘上作为滑动挂载点，配合滑轨完成小型零部件的线边转运；在设备安装工位，可利用夹具在工字钢横梁上快速固定临时走线架、工装挂点，无需在横梁上焊接支架，

　　适配后期工位调整的需求。设计过程中针对钳体的受力变形做了针对性优化，夹持受力最大的钳口区域做了局部加厚处理，螺杆采用梯形螺纹传动，相比普通三角螺纹拥有更好的自锁性能，长期承受交变载荷也不会出现螺纹滑牙、锁紧失效的问题；钳体与工字钢接触的表面做了防滑纹理处理，即使翼缘表面存在少量锈迹、氧化皮，也能保证足够的摩擦系数，不会出现夹持滑移。需要注意的是，这款夹具的设计定位是临时夹持与移位作业，不可作为长期承重的永久固定结构使用，装夹时需保证两侧钳口完全贴合翼缘表面，避免单边接触导致受力不均；夹具的铰接转轴处预留了润滑注油孔，长期使用时可定期加注润滑脂，避免铰接部位锈蚀导致钳口张开卡滞，影响装夹效率。
