管端多工序集成冲压加工工装

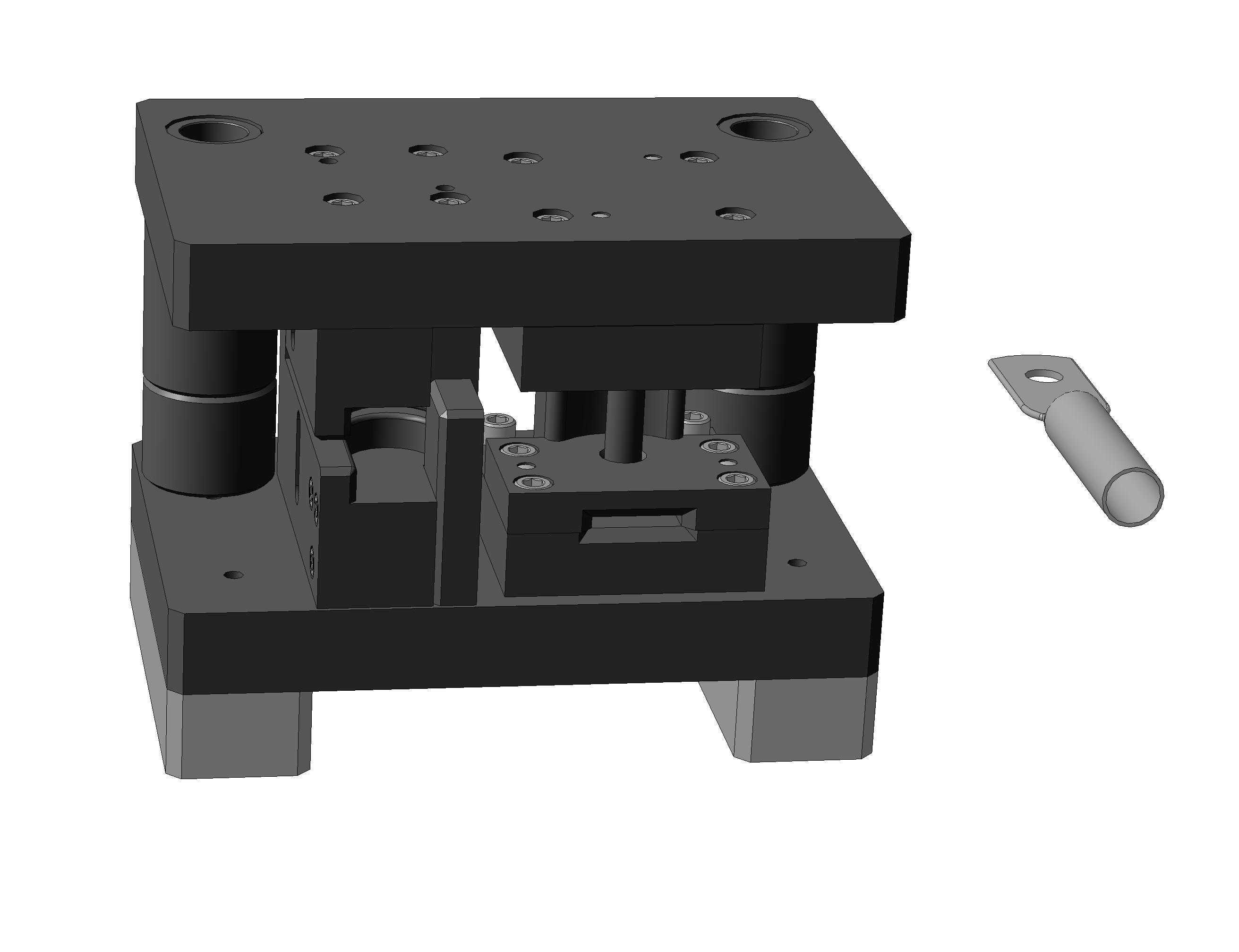

　　这套集成式冲压工装主要面向小直径金属管类零件的批量加工场景，常见于汽配管路、五金管件、家具金属支撑件的生产环节，可在单次冲压行程内完成管端压扁、安装孔冲制、端口修边、标识压印四道工序，避免传统单工序分模加工带来的多次定位误差，同时减少工序间的工件转运、重复装夹时间，适配普通开式可倾压力机的安装接口，无需对现有冲压设备做额外改造即可上线使用。从结构布局来看，整套工装采用标准后侧导柱模架作为承载基础，上下模座通过对称布置的可拆卸导套导柱实现合模导向，导柱配合间隙控制在0.02-0.03mm区间，可承受连续冲压过程中的侧向偏移力，保证各工序凸凹模的对位精度。上模部分集成了压扁成型凸模、冲孔冲头、修边切刀、压印字模四个功能单元，

　　各单元通过独立的固定板与上模座连接，可根据加工需求单独拆卸更换刃口，无需拆解整套模架，降低日常维护的换件成本。下模部分对应设置了管身定位型腔、压扁成型凹模、冲孔落料孔、修边刃口、压印支撑台，定位型腔按照待加工管件的外径做仿形铣削，入口处做15度导向倒角，方便操作人员快速上料，型腔深度略大于管件半径，可避免冲压过程中管件出现转动、轴向窜动的问题。在工序动作逻辑上，压力机滑块下行时，首先由弹性压料块接触管件表面，将管件牢牢压在定位型腔内，随后压扁凸模先接触管端，将圆形管端逐步压至设定的扁平厚度，此时管端金属在型腔内完成塑性流动，不会出现褶皱、开裂的问题；滑块继续下行，冲孔冲头接触压扁后的管端平面，冲出预设直径的安装孔，

　　废料通过下模的落料孔直接排入压力机工作台的废料槽；紧接着修边切刀接触压扁段的端口，将冲压过程中产生的多余飞边、不齐端面裁切整齐，保证管端的装配尺寸公差；最后压印字模接触管端平面，在表面压出清晰的标识印记，整个动作过程在滑块一次下行行程内顺序完成，各工序的动作行程差通过凸模的安装高度差精准控制，不会出现工序干涉的问题。从安装边界来看，上下模座的安装孔位按照160kN-400kN普通开式压力机的工作台尺寸设计，模座总闭合高度适配常规压力机的装模高度调节范围，上模柄采用标准直径规格，可直接装入压力机滑块的模柄孔内锁紧固定，下模通过压板、T型螺栓即可固定在压力机工作台上，安装调试过程中，仅需通过薄垫片微调各凸模的切入深度，即可适配不同壁厚、

　　不同压扁厚度的管件加工需求。针对日常生产中的常见问题，这套工装在设计时做了多处细节优化：冲孔冲头采用快换结构，冲头磨损后可从模架上方直接抽出更换，无需拆解下模；修边切刀的刃口做了斜度设计，降低裁切过程中的冲裁力，减少刃口崩损的概率；压料块采用矩形弹簧提供预压力，弹簧预压力可通过尾部的调节螺栓调整，适配不同壁厚管件的压料需求，避免压伤管件表面；导柱导套之间设置了储油槽，日常加注润滑脂即可保证长期导向顺畅，减少导柱的磨损量。在实际生产验证中，这套工装加工的管端零件，压扁段厚度公差可控制在±0.05mm以内，冲孔位置度公差不超过0.1mm，端口修边后的毛刺高度小于0.05mm，压印标识清晰完整，连续冲压的节拍可达每分钟30-40件，相比传统单工序加工模式，生产效率提升2倍以上，产品不良率可控制在0.3%以内，尤其适合年批量在十万件级别的中小规格管类零件加工场景，可根据待加工管件的具体尺寸，快速更换对应的凸凹模镶块、定位型腔，实现同系列不同规格管件的快速换产，换产时间可控制在30分钟以内，无需重新加工整套模架，大幅降低多品种小批量生产的模具投入成本。
