立式液压起重千斤顶结构设计

　　在车辆维保、小型设备安装移位、轻型构件顶升调平这类作业场景里，这类立式液压千斤顶是一线作业人员最常接触的小型液压起重器具，和齿条式、螺旋式千斤顶相比，液压结构的力传递效率更高，同等顶升吨位下本体尺寸更紧凑，单人即可完成携带、就位、顶升全流程操作，不需要额外配套动力源，完全依靠手动压杆驱动内部液压回路完成顶升动作，适配无外接电源的野外作业、路边应急维保、车间内零散工位的起重需求。

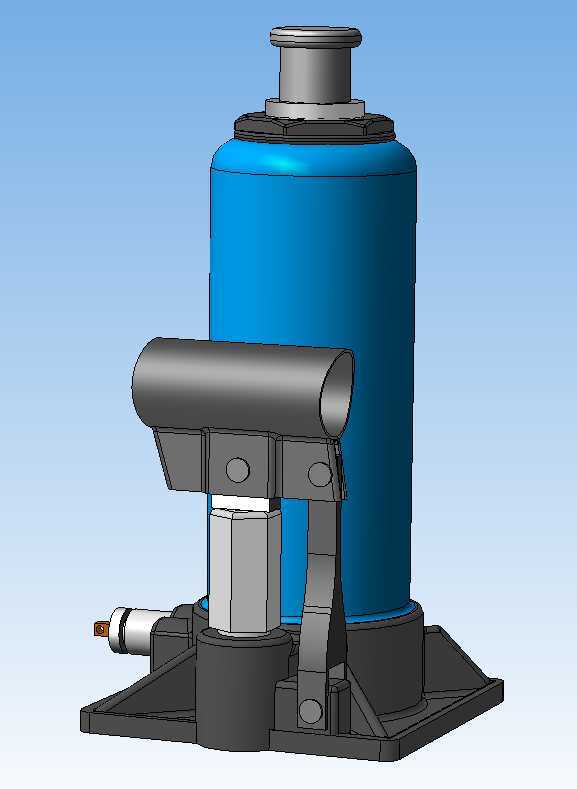

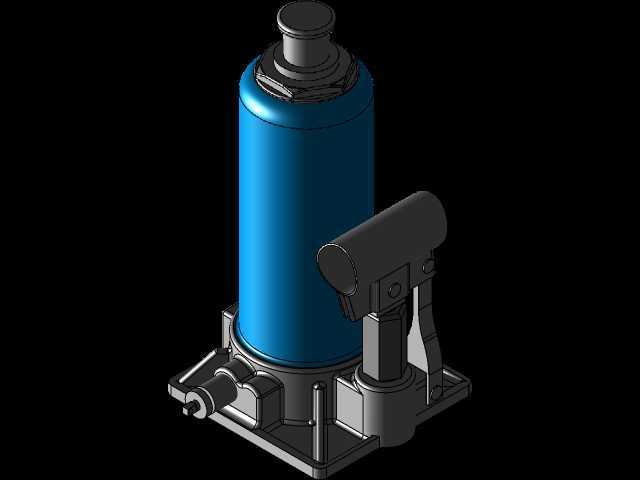

　　从结构设计逻辑来看，这款千斤顶采用单作用柱塞式液压回路，核心承压部件包含立式储油筒体、柱塞顶升杆、手动压杆驱动组件、回油控制阀、底部承力底座几个部分。底部采用大跨度方形承力底座，底座边缘做了外翻的加强折边，增大和地面的接触面积，降低作业面对地面的压强，避免在软质地面、环氧地坪上作业时出现底座下陷、本体倾斜的风险，底座和储油筒体的连接位置做了环形加厚的承力凸台，把顶升过程中柱塞传递的反作用力均匀分散到底座整个平面，避免应力集中导致筒体根部焊缝开裂。储油筒体同时作为液压油的存储腔和柱塞的导向支撑结构，筒体上端设置了复合材质的导向环与密封组件，既给柱塞的上下运动提供径向定位，避免柱塞伸出后出现偏载卡滞，也能保证高压腔的密封性能，防止液压油渗漏导致顶升力不足、负载沉降的问题。

　　手动压杆组件采用分体式铰接结构，压杆的握持段做了符合人体工学的圆弧过渡，作业人员握持施压的时候不会出现硌手的问题，压杆和内部泵芯的连接位置设置了双铰接点，能够把压杆的摆动力顺畅转化为泵芯的往复直线运动，每次压动的泵油量经过精确匹配，保证空载状态下柱塞可以快速上升接近负载，带载状态下单次压动的顶升行程稳定，不会出现压感空程、出力不均的问题。回油阀设置在压杆组件的侧下方，采用旋钮式节流结构，顺时针旋紧时关闭回油通路，液压油在泵芯作用下进入柱塞下腔推动柱塞上升，逆时针旋松时回油通路打开，柱塞在负载重力作用下缓慢回落，节流结构可以精准控制回油流量，避免回落速度过快导致负载骤降引发安全隐患。顶部的顶升承头采用球面接触结构，和被顶升物体的接触面可以自适应小角度倾斜，保证顶升力始终沿柱塞轴向传递，避免偏载导致柱塞弯曲、密封件偏磨，承头表面做了防滑的滚花处理，增大和被顶升金属构件的摩擦力，防止顶升过程中出现滑脱。

　　从安装与使用边界来看，这款千斤顶的本体高度适配多数家用轿车、轻型货车的底盘离地间隙，不需要额外垫高即可直接伸入底盘指定的顶升支撑位，柱塞的最大伸出行程覆盖常规维保作业需要的顶升高度，使用时需要保证底座放置在坚实平整的作业面上，顶升位置必须对准设备或车辆指定的承力点位，禁止在柱塞全伸状态下额外叠加垫块使用，也不能长时间带载静置作为承重支撑，顶升到位后需要搭配刚性安全支架承载负载，避免液压密封件长期承压出现渗漏导致负载坠落。建模过程中对所有铰接配合面、密封安装槽、液压流道都做了等比例还原，各运动部件的配合间隙符合液压元件的加工公差要求，能够直观演示手动压油、柱塞顶升、回油回落的完整动作逻辑，可作为小型液压工具结构设计、起重作业安全培训的参考模型，也能用于同类产品改型设计时的结构校验，帮助设计人员快速验证不同压杆力臂、柱塞直径下的顶升力输出特性，缩短产品开发阶段的样机验证周期。
