花键铣削加工专用工装夹具结构

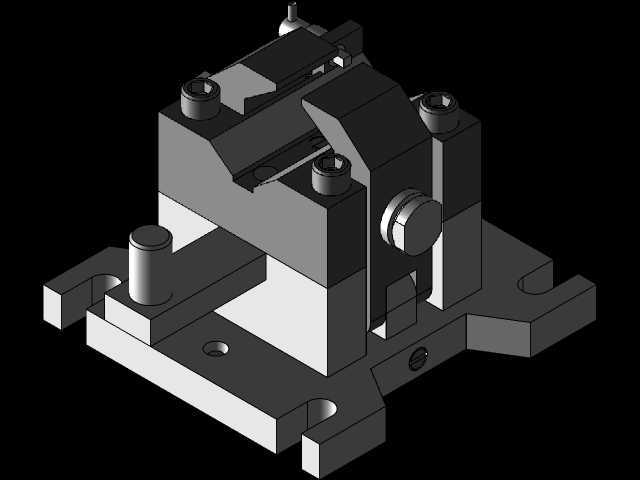

　　在中小批量花键轴类零件的铣削加工场景中，这类铣削附件是普通卧式、立式铣床拓展花键加工能力的核心配套工装，无需采购专用花键铣床，就能在常规铣床上完成矩形花键、渐开线花键的分度铣削作业，适配维修车间、小型机加工企业的多品种小批量生产需求，能有效降低专用设备采购成本，提升通用机床的加工适配范围。整套机构以带定位槽的安装底板作为承载基础，底板上开设的两组长圆形安装孔可适配不同工作台T型槽的间距，安装时通过T型螺栓将底板固定在铣床工作台上，安装孔的长圆设计预留了±15mm的位置调整余量，方便工装与铣床主轴的对中找正，底板的底面做了平面度磨削处理，安装后与工作台面的贴合间隙控制在0.02mm以内，避免装夹后出现工装翘曲影响加工精度。

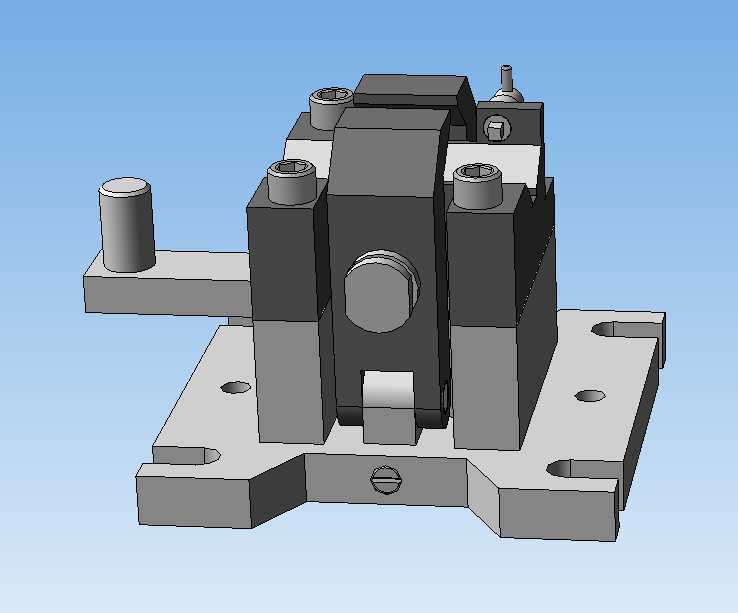

　　工装的核心装夹单元采用双侧V型块定位结构，两组对称布置的立式支撑块上集成了可调整的V型压头，能够适配直径20mm到60mm范围内的轴类零件装夹，压头与支撑块之间通过内六角圆柱头螺钉锁紧，装夹时先将待加工花键的轴件放置在V型支撑面上，调整双侧压块的压紧力，保证轴件的轴线与铣床进给方向平行，同时避免装夹变形导致的轴件弯曲。分度操作单元布置在工装的左侧，带操作手柄的分度销结构与分度盘配合，能够根据花键的齿数调整分度角度，每次铣削完成一个齿槽后，扳动手柄拔出分度销，转动工件到对应分度位置后松开手柄，分度销在弹簧作用下卡入分度盘的定位槽内，即可完成一次分度动作，整套分度结构的定位精度可控制在±2′以内，能够满足普通精度等级花键的加工要求，

　　无需额外配置分度头即可完成分度作业。工装的上方设置了对刀与压紧辅助结构，顶部的可调挡块可用于铣削深度的对刀基准，调整挡块的伸出长度就能快速设定铣刀的下刀深度，减少对刀试切的时间，中间位置的圆形锁紧旋钮用于锁紧工件的轴向位置，防止铣削过程中工件出现轴向窜动，影响花键的齿向精度。整套结构的受力设计经过优化，铣削过程中产生的径向切削力通过双侧支撑块直接传递到底板上，压紧螺钉的布置位置靠近切削受力点，避免装夹位置远离受力点导致的工件振动，实际加工时可配合三面刃铣刀完成花键齿槽的铣削，加工出的花键齿距均匀度、齿侧对称度均能满足一般传动件的使用要求。在设计这类工装时，首先要考虑的是通用适配性，所有的定位、压紧元件都采用可调整结构，

　　不用针对单一直径的轴件定制专属工装，其次是操作便捷性，分度手柄的操作高度设置在操作人员站立作业的舒适区间，锁紧螺钉的位置都预留了足够的扳手操作空间，不用额外使用加长扳手就能完成锁紧操作，同时所有运动部件都做了防尘处理，避免铣削产生的铁屑进入分度销的滑动间隙，导致分度卡滞。从安装边界来看，整套工装的底板长宽尺寸控制在200mm×180mm范围内，总高度不超过160mm，不会超出普通铣床工作台的承载范围，也不会因为工装过高导致刀具伸出长度过长影响加工刚性，底板边缘的倒角处理避免安装时划伤工作台面，所有外露的螺钉头部都做了沉头处理，防止操作过程中勾挂工作服或者造成磕碰伤害。实际使用过程中，这类工装除了花键铣削作业外，还可以通过更换V型块的钳口垫片，完成轴类零件的键槽铣削、扁位铣削等加工，拓展了工装的使用场景，日常维护时只需要定期给分度销的配合面加注少量润滑油，清理支撑面上的铁屑，就能长期保持工装的定位精度，相比专用分度头，这类专用附件的结构更简单，维护成本更低，操作门槛也更低，新入职的机加工操作人员经过简单讲解就能独立完成操作，非常适合加工品类杂、批量小的机加工场景使用。
