发动机维修横移作业专用链式吊具结构

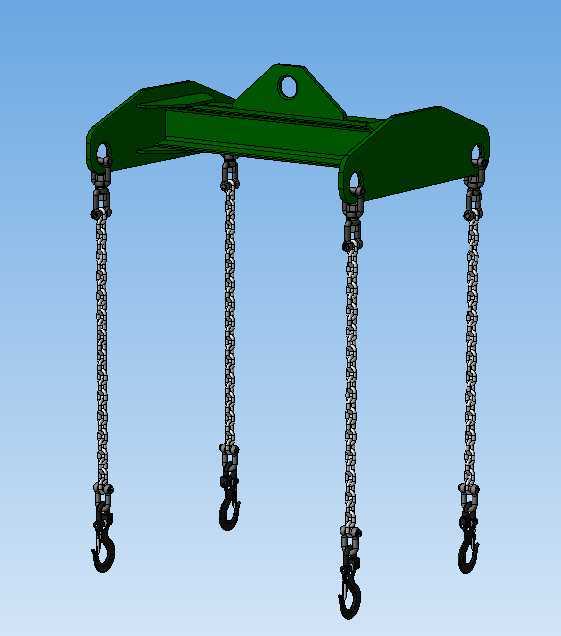

　　在商用车、乘用车售后维修车间以及发动机再制造拆解工位中，动力总成的移出、横移与回装是高频且对吊装稳定性要求极高的工序，常规单钩吊装容易出现载荷偏载、部件磕碰，甚至因吊点受力不均导致发动机附件、机脚位置变形的问题，这款多吊点链式吊具正是针对这类维修场景的专用吊装结构。从结构设计逻辑来看，主体采用箱型截面的焊接吊梁作为核心承载件，相比工字梁或单板式吊梁，箱型结构在同等自重下具备更好的抗扭、抗弯性能，能够适配四个吊点不同步受力时的偏载工况，吊梁顶部设置的单吊耳用于对接车间天车、电动葫芦的主吊钩，吊耳位置经过重心配平计算，确保空载与额定载荷下吊梁始终保持水平状态，不会出现单侧倾斜导致的链条窜动。吊梁下方共设置四个独立的链条悬挂点，

　　每个悬挂点对应一组带自锁安全钩的工业起重链条，链条采用标准短环起重链，单链额定载荷匹配发动机总成拆分后的常规重量区间，每个吊钩都带有弹簧自锁挡板，能够避免吊装过程中吊点脱开的风险，同时四个吊点的横向间距可以根据不同机型的发动机吊耳位置做适配调整，悬挂点预留的销轴连接结构支持更换不同长度的链条，来适配纵置、横置不同布局的动力总成吊装需求。从安装边界与尺寸适配角度来说，吊梁的总横向跨度覆盖了主流乘用车到轻型商用车发动机的吊点间距范围，最小吊点间距适配小排量三缸、四缸乘用车发动机，最大间距可覆盖六缸柴油轻型动力的吊点位置，链条的有效起吊长度预留了足够的作业余量，既可以在发动机从机舱内垂直起升时避开周边的翼子板、机舱加强梁等干涉部件，

　　也能在横移过程中保持发动机的水平姿态，方便维修人员对接发动机台架、维修支架或者进行机舱内的部件检修作业。实际作业过程中，这套吊具不需要额外的辅助吊点，只需要将四个吊钩分别挂接在发动机原厂设计的起重吊耳位置，起升前检查每个链条的张紧度一致，即可平稳将发动机从安装位垂直吊起，之后通过天车的横向移动完成动力总成的转移，相比传统的两吊点吊装方式，四吊点结构能够让发动机缸体受力更均匀，不会因为单侧受力导致缸体结合面变形、密封件错位的问题，尤其在发动机大修过程中，缸体、缸盖已经完成拆解复装的状态下，均匀的吊装受力能够避免复装后的密封面出现应力渗漏。设计过程中针对维修车间的常见工况做了细节优化，吊梁的所有棱角位置都做了圆弧倒角处理，

　　避免吊装过程中剐蹭机舱漆面或者周边管线，链条连接位置的卸扣采用镀锌防腐处理，适配维修车间偶尔存在的油污、清洗液飞溅的使用环境，不会因为短期腐蚀导致连接强度下降，吊钩的开口尺寸适配发动机原厂吊耳的厚度范围，不需要额外加装连接卸扣就可以直接挂接，减少作业前的准备时间。在工位适配性上，这套吊具不需要对现有车间的起重设备做改造，只要是额定载荷匹配的手动葫芦、电动葫芦或者桥式天车都可以直接配套使用，吊梁顶部的吊耳孔径适配常规天车吊钩的直径范围，不需要额外定制连接销轴，对于维修工位紧张、需要频繁切换不同机型维修作业的车间来说，这套吊具的通用性能够减少不同机型切换时更换吊具的时间，同时稳定的吊装姿态也能降低作业过程中的安全风险，避免因为吊装晃动导致的部件损坏或者人员磕碰问题。
