0.7吨级起重链条吊索具结构设计

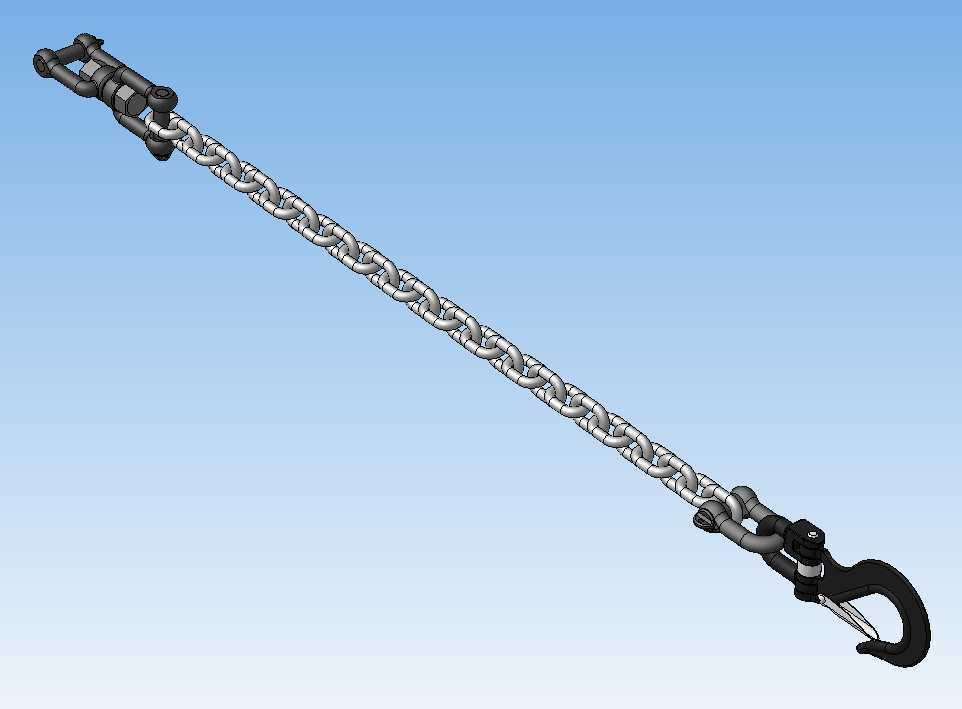

　　在车间重型工件转运、仓储重型货物装卸、设备安装现场构件吊装这类常规轻载起重作业场景里，额定载荷0.7吨的链条吊索是适配性极强的配套吊具，既不会因为载荷冗余过大造成索具自重过高、操作费力，也不会因为载荷裕度不足带来吊装安全隐患，是中小吨位起重作业里使用频率极高的配套工装。这套吊索的结构采用单肢链条配两端连接端的设计，上端为适配起重机吊钩、吊梁挂点的连接端，下端为带安全锁舌的起重吊钩，整体结构紧凑，没有多余的冗余部件，操作时单人即可完成挂接、摘钩动作，适配车间内行车、小型悬臂吊、手动葫芦等多种起重设备的挂接需求。从设计逻辑来看，这套吊索的核心设计围绕载荷传递可靠性与操作便捷性两个核心维度展开，链条部分采用标准短环起重链结构，

　　链环之间的铰接间隙控制在合理范围，既保证链条可以顺畅弯折适配不同的吊装角度，也避免间隙过大造成链环之间的冲击磨损，每个链环的焊接位置都做了圆滑过渡处理，避免应力集中造成链环断裂，链环的截面尺寸经过载荷校核，在0.7吨额定载荷下，安全系数满足常规轻载起重作业的规范要求，即使出现短时小幅过载，也不会出现突然断裂的风险。上端连接端采用卸扣式铰接结构，连接头与链条的连接位置可以360度自由转动，吊装过程中如果工件出现小幅转动，不会造成链条扭转打结，避免链条因为扭结出现局部应力集中，降低索具的使用寿命；连接端的挂接开口尺寸适配常规起重设备的吊钩直径，挂接后不会出现松脱晃荡的情况，也不需要额外加装防脱销件就能保证挂接可靠性。

　　下端的吊钩采用锻造钩体结构，钩头的曲率经过优化，挂接工件吊耳、吊装孔时接触面积足够，不会因为局部压强过大刮伤工件表面或者造成吊耳变形；钩口位置配备弹簧复位的安全锁舌，挂接完成后锁舌自动复位封闭钩口，即使吊装过程中出现吊索晃动、工件小幅偏移，也不会出现吊物脱钩的风险，锁舌的触发力度经过调校，操作人员戴劳保手套也可以单手按压完成摘挂钩操作，不需要额外借助工具。从安装边界来看，这套吊索的整体长度适配常规车间内2到5米的吊装高度需求，上端连接头的最大外径可以适配直径不超过30mm的起重吊钩挂点，下端吊钩的开口尺寸可以适配厚度不超过25mm的吊耳板或者直径不超过28mm的吊环，不需要额外加装过渡接头就可以完成与常规吊装点位的匹配；

　　吊索的最小弯曲半径满足链条使用的规范要求，在吊装带棱角的工件时，只要在棱角位置加装常规的护角件，就可以避免链环被棱角切割损伤，不需要定制特殊的防护结构。在实际作业场景中，这套吊索既可以单肢使用吊装单点吊挂的工件，也可以多肢组合搭配吊梁使用，吊装多点支撑的异形工件，适配机械加工车间的毛坯件转运、装配车间的部件吊装、仓储环节的重型货箱装卸等多种作业场景，索具本身的维护难度极低，日常使用只需要定期检查链环的磨损量、吊钩的开口变形量、锁舌的复位灵活性，不需要做特殊的润滑保养，即使在有少量切削液、防锈油的车间环境里使用，也不会出现锈蚀卡滞的问题。设计过程中针对链条与两端连接头的配合位置做了专门的间隙优化，避免链环在受力时与连接头出现硬接触造成局部磨损，连接头的销轴采用防脱结构，长期使用也不会出现销轴窜出脱落的问题，吊钩与链条的连接位置同样采用铰接结构，吊钩可以根据挂接点位的角度自由偏转，保证钩体始终沿受力方向承载，避免钩体出现侧向受力造成变形断裂。
