鲶鱼造型双轴平板运输拖车设计

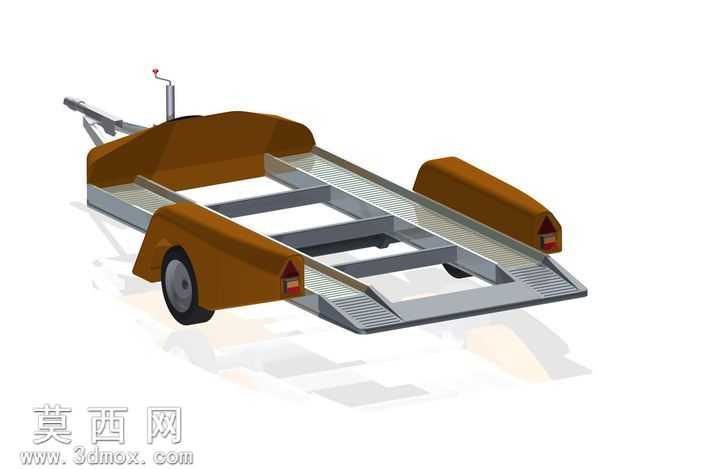

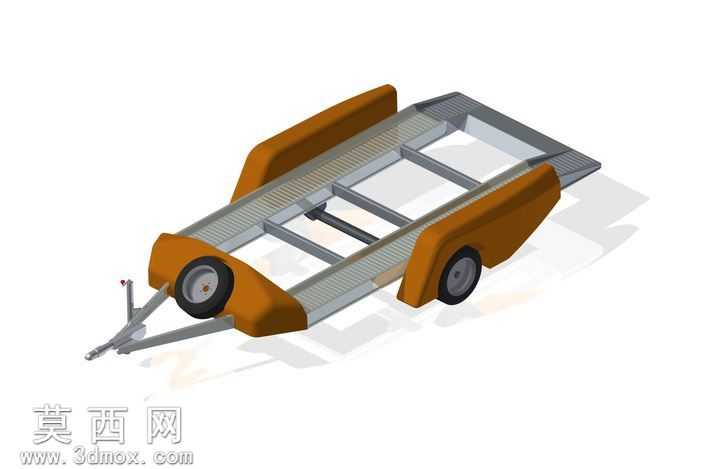

本款拖车采用仿生鲶鱼造型作为外观设计核心，在三维建模阶段首先完成整体框架的参数化搭建，以钢制或铝制型材作为主承载框架的基础结构，先绘制牵引连接端的三维草图，确定牵引销、三角牵引架的安装基准，依次搭建纵向主承重梁、横向支撑横梁的结构，确保框架整体的载荷分布符合小型运输拖车的承重要求。建模过程中对轮组安装位做了精准的装配约束，预留出轮轴、悬挂组件的安装空间，前轮位旁设置了备用轮胎的固定安装结构，保证备用胎的取放便捷性与固定可靠性。两侧的挡泥结构采用仿生鲶鱼躯体的流线型造型，在三维软件中通过曲面建模完成流畅的曲面过渡，既还原了鲶鱼外形的仿生设计感，又能实际起到阻挡行驶中泥水飞溅的作用，挡泥结构与主框架之间设计了对应的连接卡扣与固定点位，保证装配后的结构稳定性。承载平板部分采用防滑格栅结构设计，建模时对格栅的防滑凸起、板材厚度做了细节还原，平板末端设置了倾斜的登车坡道结构，方便小型设备、轮式机具上下拖车。渲染阶段为金属框架赋予了磨砂铝合金或碳钢的材质质感，对金属表面的轻微反光、材质粗糙度做了参数调整，两侧仿生挡泥结构采用暖橙色的工程塑料材质，调整了塑料材质的漫反射与高光参数，还原工程塑料的哑光质感，轮胎部分赋予橡胶材质，还原橡胶的深色哑光质感与胎面纹理细节。设计思路上以实用型小型运输拖车为基础，在常规平板拖车的结构上融入仿生鲶鱼的外观设计，打破传统拖车方正呆板的造型，同时流线型的两侧护壳能够优化行驶过程中的空气流向，减少行驶风阻，整体结构兼顾实用性与设计感，所有结构部件均做了装配干涉检查，确保各部件之间不存在装配冲突，轮组转向、牵引架活动、坡道收放的活动结构均预留了合理的活动间隙，能够满足小型机具、轻型货物的短途拖运需求，整体建模细节完整，结构逻辑清晰，可用于拖车结构参考、外观设计参考以及相关教学演示使用。
