1吨级起重自锁式索具吊钩结构

　　在车间物料转运、港口集装箱绑扎、建筑施工构件吊装、重型设备安装就位这类需要频繁完成重物挂接起吊的作业场景里，吊钩作为索具系统末端直接承载的核心部件，其结构可靠性直接决定整个吊装作业的安全冗余。这款额定承载1.0吨的自锁式索具吊钩，在结构设计上完全围绕高频吊装作业的实际痛点做了针对性优化，没有冗余的装饰性结构，所有几何特征都服务于承载、防脱、快装这三个核心功能。

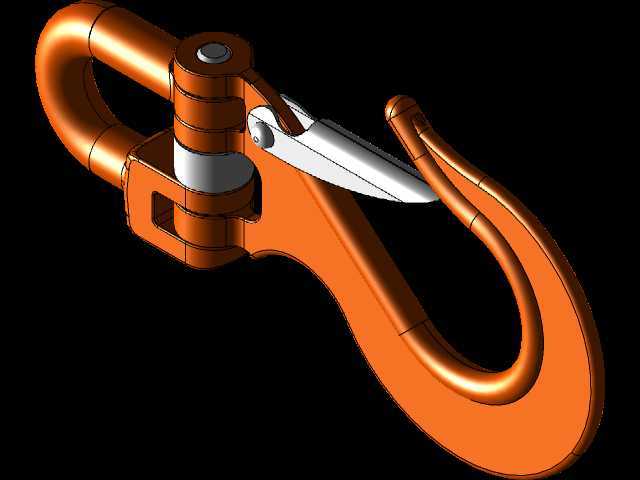

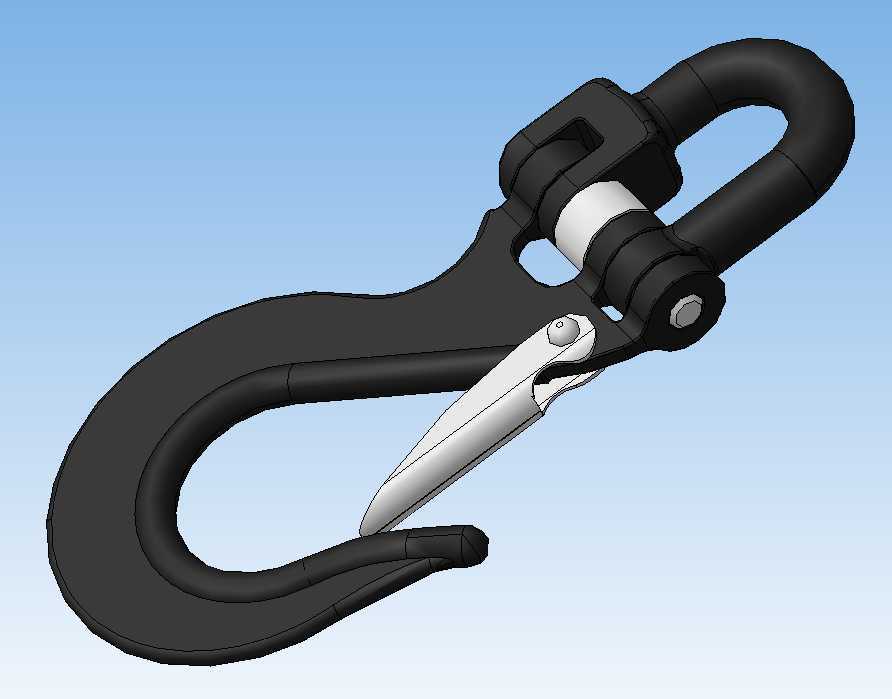

　　从结构组成来看，整个吊钩分为钩体、自锁舌片、顶部连接卸扣三个核心模块，钩体采用整体锻造式的曲面钩身设计，钩尖部位做了向内收的圆弧过渡，避免挂接吊环、吊装带耳扣时出现应力集中割伤索具的问题，同时钩身的曲率经过反复校核，当挂接的吊点处于额定载荷范围内时，吊索的受力方向始终沿着钩身的中性层分布，不会出现侧向掰扯钩尖导致脱钩的风险。自锁舌片采用扭簧预紧的铰接结构，铰接点设置在钩身靠近开口上沿的位置，舌片在无外力作用时会始终贴合钩尖内侧，完全封闭钩身的开口间隙，哪怕吊装过程中索具出现小幅晃动、吊点位置偏移，也不会从钩口滑出；作业人员挂接索具时只需要向上扳动舌片就能露出钩口，挂入索具后舌片会在扭簧作用下自动复位锁止，不需要额外操作插销或者锁扣，适配单人快速完成挂接的作业需求。

　　顶部的连接结构采用了带横向销轴的卸扣式设计，和钩身的连接部位做了可转动的铰接配合，也就是说当起吊过程中重物出现小幅转动、索具方向发生偏转时，钩体可以绕顶部销轴自由转动，不会把扭转力矩传递到上方的钢丝绳或者吊装带上，避免索具因为反复扭转出现断丝、纤维疲劳的问题。在安装边界上，这款吊钩的顶部卸扣开口尺寸适配常规直径8-14mm的起重链条、或者宽度50mm以内的扁平吊装带环扣，不需要额外加装过渡连接件就能直接和主流规格的索具配套使用；钩身的开口深度可以完全容纳两个叠放的标准1吨级吊环，满足双索具同步挂接的作业需求。

　　在建模过程中，所有的圆角过渡都严格按照锻造工艺的要求做了处理，没有出现锐角棱边，避免后续加工过程中出现应力开裂的问题；销轴的配合间隙控制在0.2-0.3mm之间，既保证转动灵活，又不会因为间隙过大出现吊装时的晃量；自锁舌片的铰接位置特意做了沉台设计，把扭簧完全藏在沉台内部，避免作业过程中杂物卡入扭簧间隙导致自锁失效。从实际使用的角度来说，这款吊钩适配绝大多数1吨级以内的轻型吊装作业场景，不管是车间内的机床工件周转、仓库的重型货物堆垛，还是户外的小型设备安装，都能稳定发挥作用，其自锁结构不需要人工额外确认锁止状态，能有效降低作业人员因为疏忽忘记锁止钩口带来的安全风险，同时整体结构没有易损的小零件，日常维护只需要定期检查铰接销轴的磨损量、扭簧的预紧力就能满足长期使用的要求。

　　需要注意的是，在选型配套时，要保证上方索具的额定载荷不低于吊钩的额定承载值，避免出现索具先失效的问题；同时安装顶部销轴时要把端部的开口销完全掰开卡入销轴的径向孔内，防止作业过程中销轴轴向窜动脱出。钩身的承载曲面做了等强度设计，不同截面的厚度根据受力大小做了渐变处理，在保证1吨额定承载、1.5倍安全冗余的前提下，尽可能控制了整体自重，降低作业人员手持挂接时的劳动强度，长时间反复挂接作业也不会出现明显的负重疲劳。
