手动螺旋顶升支撑机械结构

　　在设备检修、小型构件安装、工装调平这类需要小行程精准顶升的作业场景里，这类螺旋顶升结构的使用频率远高于液压类顶升工具，它不存在液压油泄漏、密封件老化泄压的隐患，能长时间保持支撑高度稳定，哪怕在多粉尘、温差大的户外检修现场，也能可靠维持支撑状态。从结构设计逻辑来看，整个部件采用梯形螺纹传动副作为核心传力结构，相比普通三角螺纹，梯形螺纹的牙型强度更高，传动过程中受力均匀，配合带防滑齿的调节摇柄，操作人员可以单手完成高度微调，最小调节精度可以控制在毫米级，完全满足设备安装时的水平度找正需求。主体支撑框架采用一体式铸钢成型的V型支撑结构，底部支撑脚做了加宽外翻处理，接触地面的端面预留了防滑齿槽，哪怕是在不太平整的硬化地面上放置，

　　也能保证支撑重心始终落在底座支撑范围内，不会出现侧翻风险。顶部的支撑头做了圆弧过渡加防滑槽设计，接触被支撑构件时不会出现硬接触划伤，同时能避免顶升过程中构件滑移。整个结构的安装边界非常紧凑，收拢状态下的整体高度可以适配狭小空间内的顶升作业，不需要额外预留大的操作空间，螺纹副的行程覆盖了常规小型设备检修的顶升高度需求，不需要额外搭配垫块使用。设计时特意将调节摇柄的安装位置设置在主体框架的侧方中部，操作人员在侧面就能完成调节动作，不需要将手伸到被支撑构件下方，从结构设计层面规避了操作时的挤碰风险。整个传动部位没有复杂的油路、电路结构，日常维护只需要定期在螺纹副表面涂抹润滑脂即可，哪怕是没有经过专业培训的现场作业人员，

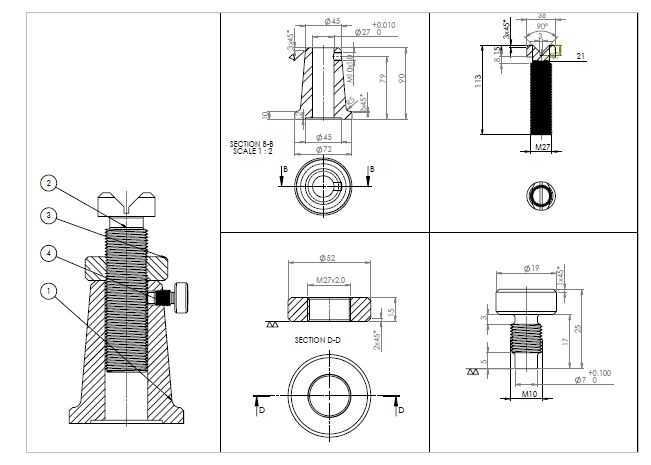

　　也能快速掌握使用方法。在做三维结构建模时，需要重点关注梯形螺纹的配合间隙，既要保证转动调节时的顺畅度，又要避免间隙过大导致顶升时出现轴向窜动，同时主体框架的壁厚要根据额定承重做应力校核，尤其是螺纹套筒和框架连接的部位，是应力集中的核心区域，建模时要做圆角过渡处理，避免应力集中导致的结构断裂。
