多管路集成式夹持固定梁结构

　　在流体输送、液压气动系统排布以及设备内部管线集成场景中，多管路的有序固定一直是结构设计环节需要重点考量的内容，这款多管路集成夹持梁正是针对这类场景开发的固定结构。从实际应用来看，这类夹持结构常出现在发动机周边管线排布、大型设备液压管路集群固定、工业生产线流体输送管路规整等场景中，核心作用是将不同管径、不同走向的硬管与柔性导管进行统一固定，避免设备运行过程中管路因振动产生位移、磨损，或是因管路排布杂乱干扰其他部件的安装与运维。

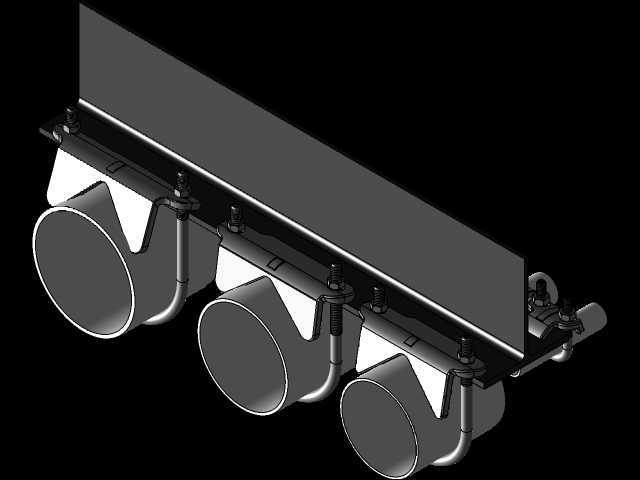

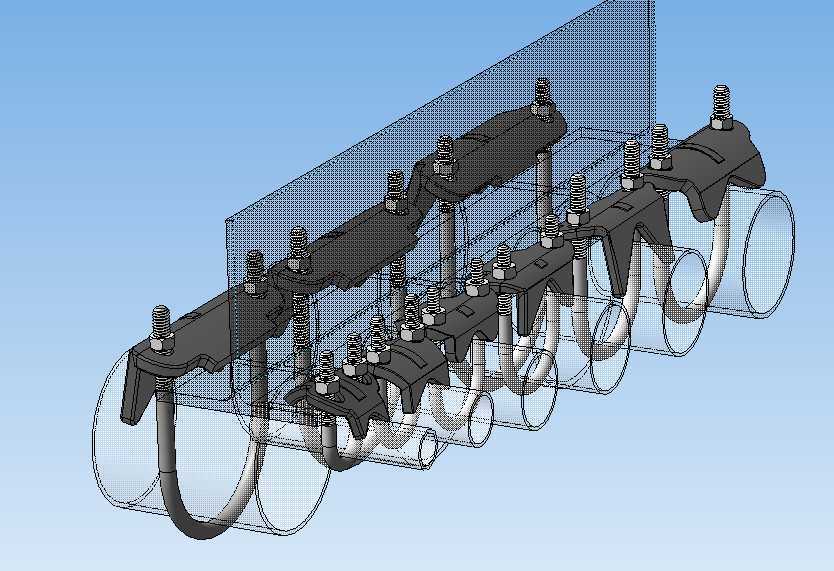

　　设计这款夹持梁时，首先要兼顾不同管径管路的适配性，从结构上可以看到，梁体上设置了多组不同曲率的夹持位，既可以适配大直径的硬管输送管路，也能固定小直径的柔性导管，每个夹持位都配套了独立的压块与锁紧螺栓，安装时可以根据管路的实际排布顺序，逐段将管路压入对应卡槽后锁紧压块，不需要整体穿管，大幅降低了现场装配的难度。梁体本身采用了分段式的压合结构，主体承载梁为刚性金属材质，保证整体的结构强度，而与管路直接接触的压块内侧做了适配圆弧，部分接触位置预留了缓冲垫层的安装空间，避免刚性夹持对管路外壁造成压损，尤其是针对带保温层的管路或是橡胶材质的柔性导管，这种设计能有效减少长期夹持产生的蠕变损伤。

　　从安装边界来看，这款夹持梁的背部设置了平整的安装基准面，可以通过螺栓直接固定在设备的壁板、机架立面或是专门的安装支架上，梁体的长度可以根据实际排布的管路数量进行模块化拼接，单段梁体上的夹持位数量根据常规管路排布密度做了优化，相邻夹持位之间预留了足够的操作空间，方便使用工具对锁紧螺栓进行紧固操作，也给管路接头的安装预留了操作余量。考虑到管路运行中可能产生的热胀冷缩位移，每个夹持位的压块并非完全锁死管路，而是预留了微小的轴向滑动余量，既限制管路的径向跳动，又允许管路在温度变化时产生小幅的轴向位移，避免管路因热应力产生拉裂或是接头松脱的问题。

　　在结构细节处理上，梁体的所有棱角位置都做了倒钝处理，避免安装过程中划伤施工人员或是管路外壁，锁紧螺栓采用了标准的外六角规格，适配常规的安装工具，不需要特殊工装就能完成装配。针对不同走向的管路，部分夹持位还设计了角度微调结构，可以根据管路的实际走向小范围调整压块的角度，让压块的圆弧面与管路外壁完全贴合，保证夹持力均匀分布，不会出现局部应力集中的情况。在实际选型过程中，使用者可以根据现场需要固定的管路管径范围、管路数量以及安装空间的长度，选择对应规格的夹持梁段进行拼接，不需要额外进行定制化的切割加工，大幅缩短了管线排布的施工周期。

　　不同于传统的单管夹零散固定的方式，这种集成式的夹持梁将多组管路的固定点整合在同一根梁体上，大幅减少了安装点的数量，降低了在设备壁板或是机架上的开孔数量，也让整体的管路排布更加整齐美观，日常运维时排查管路故障也更加直观。在振动较大的设备场景中，这种整体式的梁结构相比零散的单管夹拥有更好的抗振性能，梁体本身的刚性可以分散单个管路产生的振动载荷，避免单个管夹因长期受振动出现螺栓松脱的问题。同时梁体上预留了拓展位，后续如果需要新增管路，可以在预留位置加装额外的夹持压块，不需要重新更换整根固定梁，给后期的设备管线改造预留了足够的升级空间。
