车床配套尾座支撑锁紧结构设计

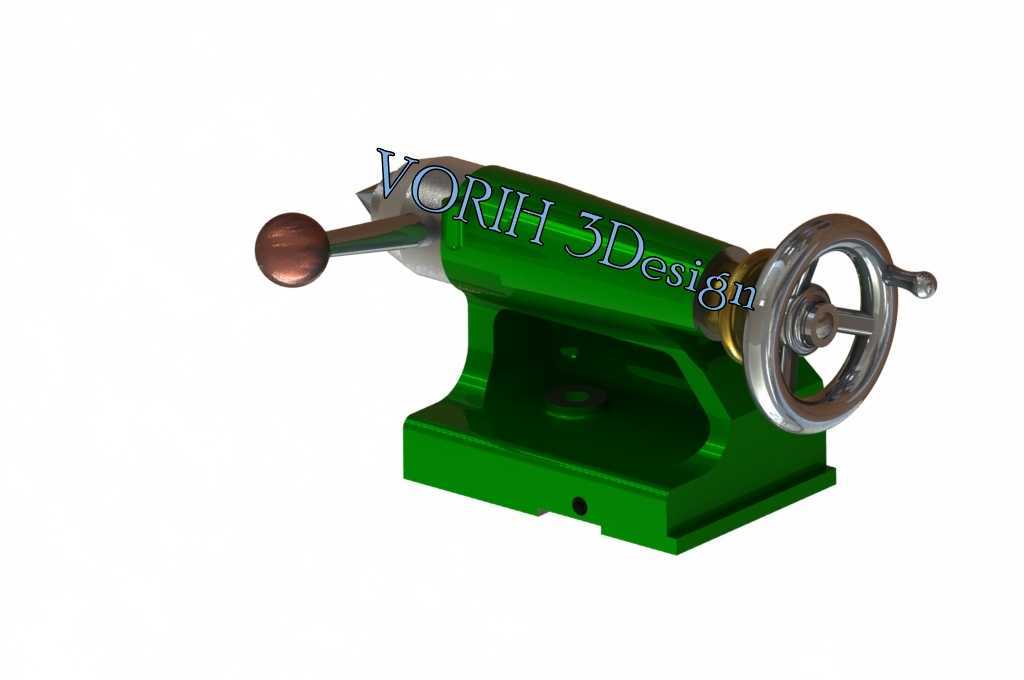

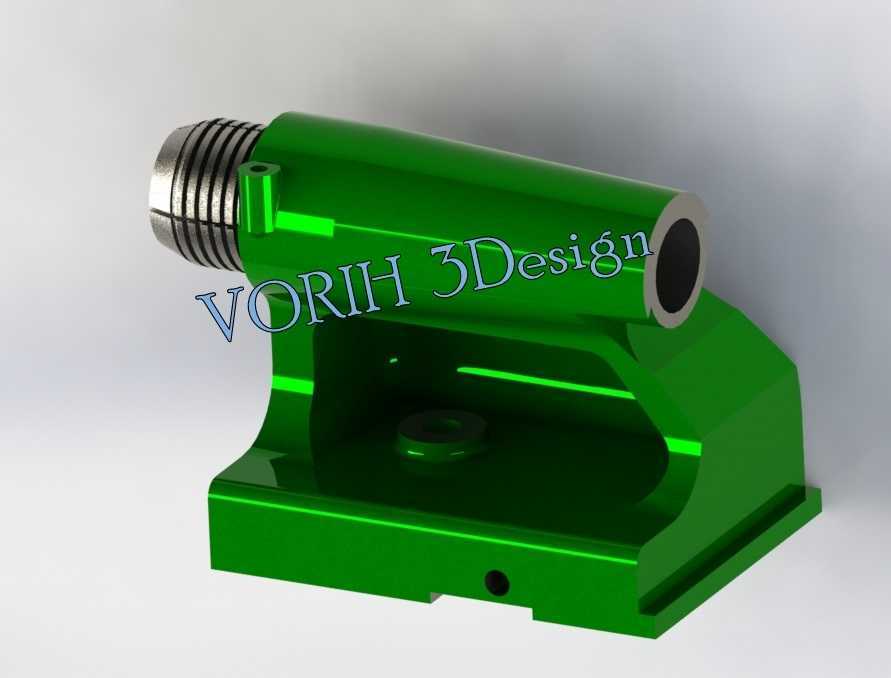

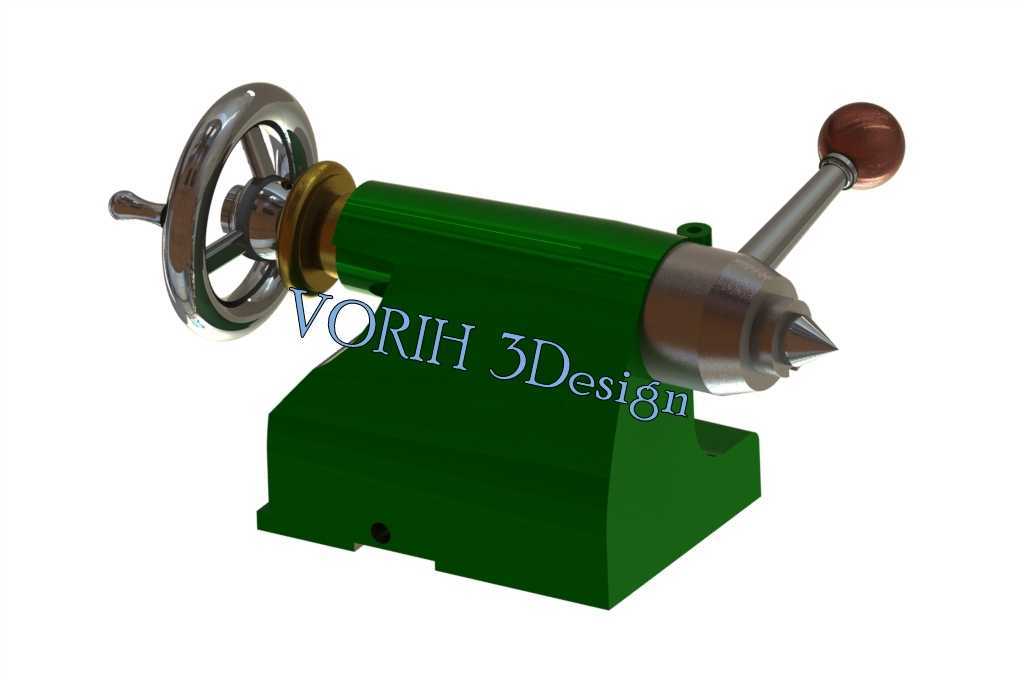

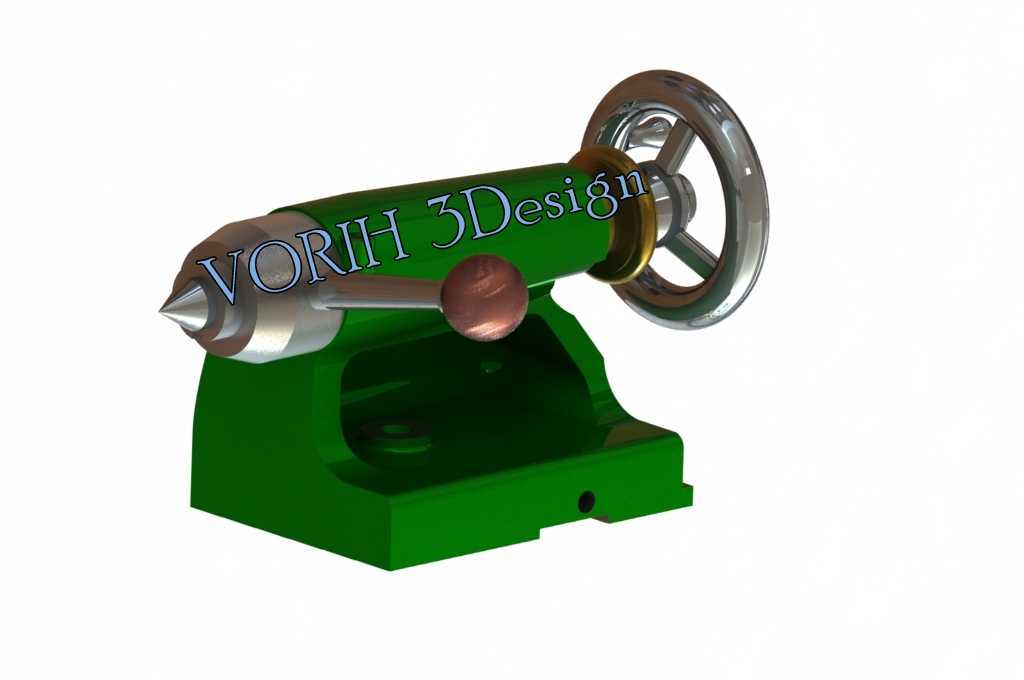

　　在普通卧式车床、小型数控车床的轴类零件加工场景中，尾座是直接决定长轴件加工精度、装夹稳定性的核心配套部件，日常加工中承担顶尖支撑、钻头装夹、铰孔进给的核心功能，很多一线操作师傅都有过尾座锁紧失效导致长轴加工振纹、锥孔加工偏斜的实操经历，这款尾座结构的设计正是围绕车间实际加工的痛点展开优化。从实际安装适配角度看，这款尾座的底座安装面采用与车床床身导轨匹配的V型+平导轨组合贴合面，安装时无需额外加工转接板，可直接适配多数6132、6140系列普通车床的床身导轨宽度，底座侧边预留的锁紧压板安装槽，可配合T型螺栓实现尾座在床身任意轴向位置的快速锁紧，锁紧后轴向窜动间隙控制在0.02mm以内，完全满足粗加工大进给、精加工高稳定性的双重要求。

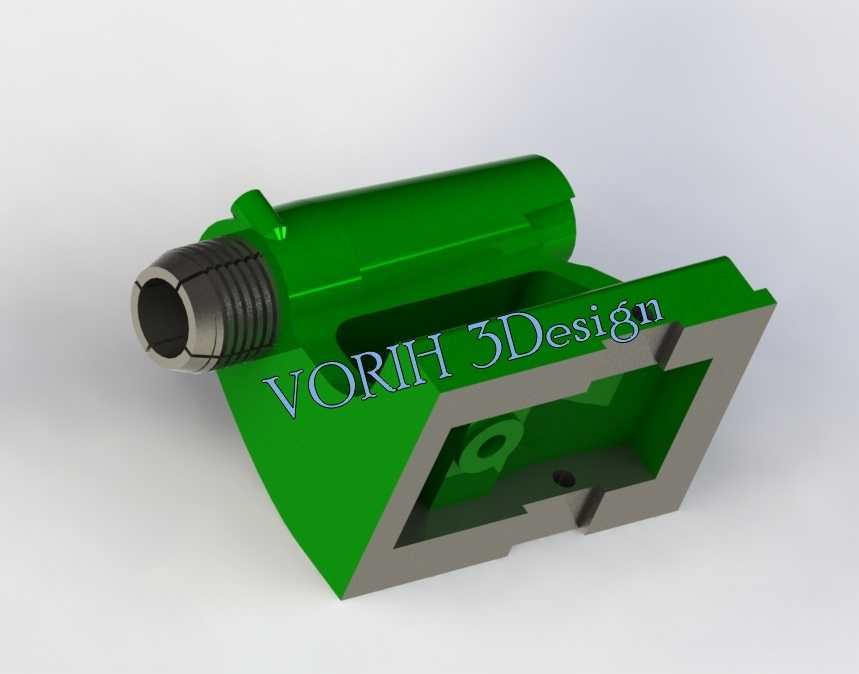

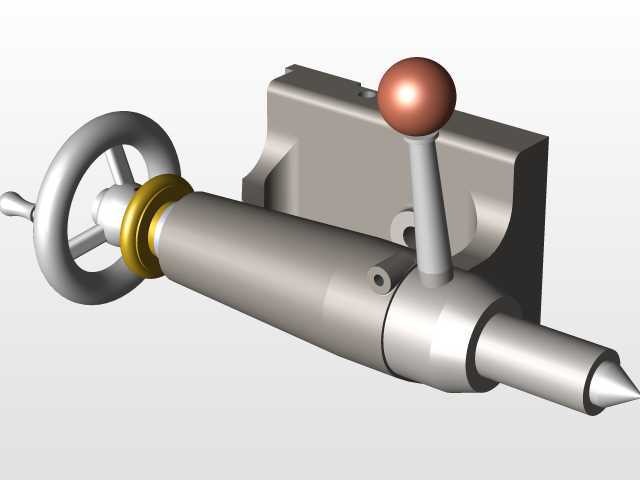

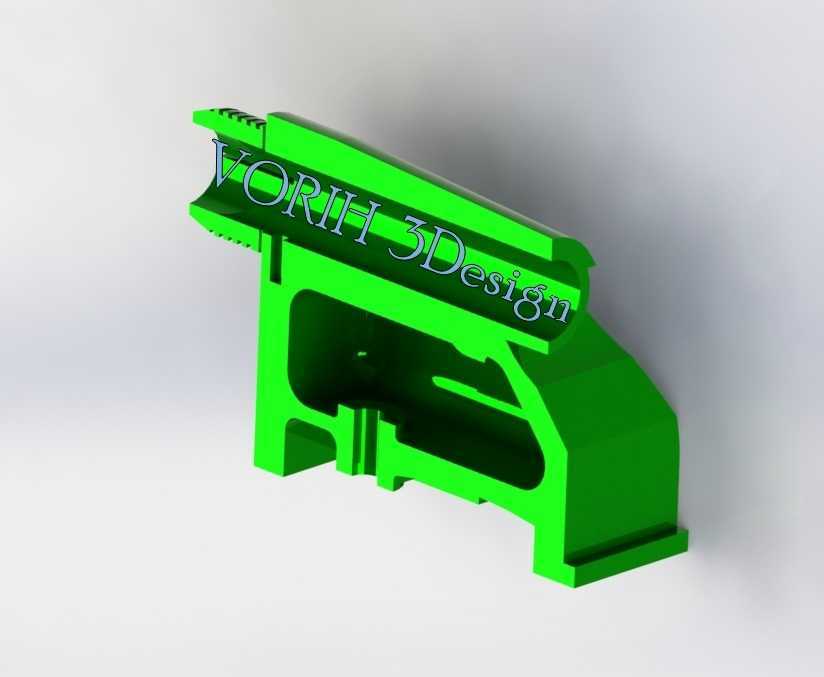

　　结构功能设计上，尾座的套筒内孔采用标准莫氏锥度设计，可直接适配标准回转顶尖、固定顶尖、钻夹头接杆等通用机床附件，无需定制非标转接件；套筒的进给采用梯形螺纹传动副，相比普通三角螺纹传动，梯形螺纹的牙根强度更高，承载轴向顶紧力更大，进给时的空程间隙可通过端部的调节螺母快速消除，手动进给时的手感阻尼均匀，不会出现进给卡顿、窜动的问题。尾座上部的锁紧机构采用偏心凸轮压紧结构，扳动锁紧手柄即可快速实现套筒的位置锁定，相比传统的螺栓顶紧结构，操作效率提升60%以上，锁紧时的压紧力均匀作用在套筒外壁，不会出现套筒局部变形导致的锥孔轴线偏移问题，在进行大余量钻削加工时，套筒不会因为轴向切削力出现回缩移位。从设计思路层面，

　　这款尾座在建模时充分考虑了车间日常维护的便利性，所有的润滑注油孔都设置在操作侧的易接触位置，日常保养时无需拆卸外罩即可完成各传动副的润滑注油；尾座的丝杠、锁紧凸轮等易磨损件都设计为可单独拆卸的模块化结构，出现磨损后无需更换整个尾座总成，仅需更换对应磨损件即可恢复精度，大幅降低设备的后期维护成本。外形尺寸上，尾座的整体轴向长度控制在320mm，径向最大高度210mm，套筒的最大伸出行程为120mm，既可以满足最长500mm悬伸的轴类零件顶尖支撑需求，也不会因为尺寸过大占用过多的床身加工行程，尾座的手轮操作位置设置在机身外侧，操作时不会与卡盘、刀架出现运动干涉，操作人员站在车床常规操作位置即可完成尾座的进给、锁紧、移位全流程操作。

　　实际加工适配场景中，这款尾座不仅可以用于常规的轴类零件顶尖支撑，更换配套的附件后还可以完成轴端中心孔钻削、小直径内孔铰削、套丝加工等工序，在小型维修车间的单件小批量加工、职业院校的机加工实训场景中都有很高的适配性，结构上没有复杂的电控、液压元件，纯机械结构的故障率极低，即使是没有太多设备维修经验的操作人员，也可以通过简单的间隙调整完成日常维护。建模过程中对所有的配合面都做了公差匹配设计，导轨贴合面的平面度、套筒内孔与底座导轨面的平行度、锥孔轴线与进给方向的同轴度都按照机床行业的精度检验标准做了公差约束，加工制造时可直接按照三维模型的公差要求编制机加工工艺，无需二次做尺寸链校核，有效缩短零部件的生产制造周期。
