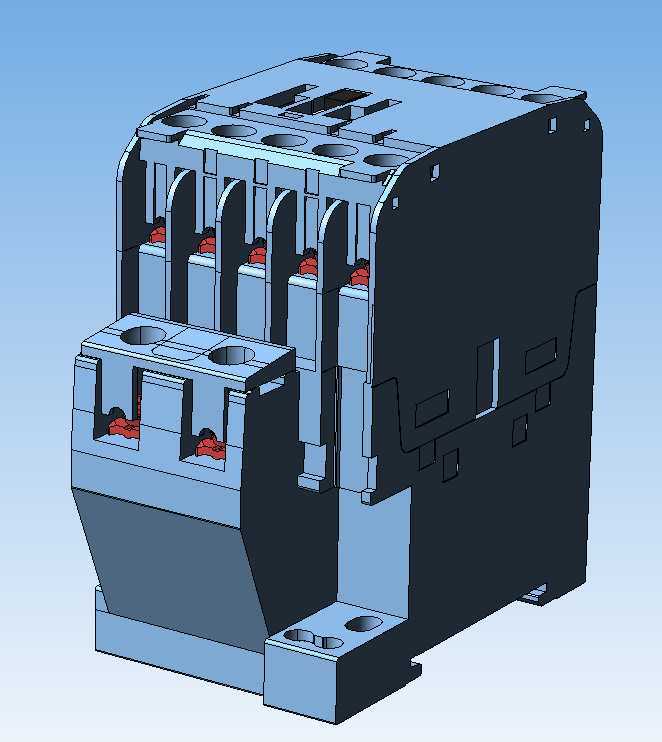

三菱S-T12电磁交流接触器结构设计

　　这款低压电磁接触器的三维结构还原，完全围绕工业现场的实际安装与使用需求搭建，日常在低压配电回路、小型电机启停控制、自动化设备的动力通断场景中极为常见，主要承担小容量负载的频繁接通与分断任务，相比手动开关具备远程控制、带载分断能力更强的优势，是机床控制回路、小型生产线配电、建筑临时配电盘里的核心执行元件。从结构设计逻辑来看，整体采用模块化拼接思路，上部的接线端子区做了独立的隔弧腔设计，每相进出线端子之间都设置了绝缘挡墙，避免分断时产生的电弧在相间窜动引发短路，端子预留的螺栓安装空间完全适配常规的叉形、圆形冷压端子，接线作业时不需要额外调整工具角度，底部的安装脚预留了标准卡轨与螺栓固定两种安装方式的适配结构，

　　既可以直接卡装在35mm标准DIN导轨上，也能通过两个安装孔用螺栓固定在安装板表面，适配不同场景的安装需求。外形尺寸上严格遵循同规格接触器的行业通用安装边界，整体宽度控制在四极回路的最小合理尺寸，相邻元件并排安装时不需要额外预留散热间隙，壳体侧面的散热槽顺着内部线圈的发热方向开设，既保证了长期带载时的热量散出，又能避免外部粉尘直接落到线圈与触点组件上，前端的动作指示块直接联动内部的衔铁机构，不需要拆解壳体就能直观判断触点的吸合状态，方便现场运维人员快速排查回路故障。主触点区域的结构做了耐弧优化，触点支持的载流量完全匹配12A额定工作电流的通断需求，辅助触点的安装位预留了扩展接口，不需要改动主体结构就能加装额外的常开、常闭辅助触点，

　　适配不同的控制回路联锁需求，线圈部分的腔体做了独立密封设计，既能降低衔铁吸合时的电磁噪音，也能避免外部金属碎屑进入导致的卡滞问题。建模过程中完全还原了实际产品的装配间隙，所有卡扣、定位柱的位置都和实物一致，壳体的合模线、接线端子的标识刻印位置都做了细节还原，不管是用来做配电盘的布局干涉检查，还是做电气柜的装配模拟，都能直接导入装配体使用，不需要额外调整安装尺寸，在做设备的BOM统计时，也能直接对应实物的安装参数，避免选型时出现安装位不匹配的问题。对于结构设计人员来说，这类低压元件的三维模型不需要自行测绘，直接导入就能快速完成电气柜的布局排布，提前核对相邻元件的接线空间、操作手柄的活动范围，避免实际装配时出现元件干涉、接线工具无法操作的问题，在做小型设备的电气系统设计时，这类接触器的安装位置往往和进出线走线槽、端子排相邻，精准的外形尺寸能帮助设计人员合理规划柜内空间，压缩电气柜的整体体积，同时保证后期运维的操作空间充足。
