四钩平衡式起重吊梁结构设计

　　在车间重型工件转运、钢结构件吊装、长形物料装卸这类作业场景里，单钩吊装很容易出现载荷偏斜、工件摆动甚至滑脱的风险，尤其是跨度较大的长条形构件，单点起吊时应力集中在吊点位置，很容易造成工件变形，这时候多吊点平衡吊梁就成了吊装作业里必不可少的配套工装。这款四钩结构的吊梁，核心作用就是把起重机单吊点的载荷均匀分配到四个独立吊钩上，通过刚性梁体的结构强度保证各吊点受力均衡，避免起吊过程中工件出现倾斜、侧翻，同时也能减少吊索之间的夹角，降低吊索的横向拉力载荷，延长吊索使用寿命，也能避免吊索对工件边缘造成挤压损伤。

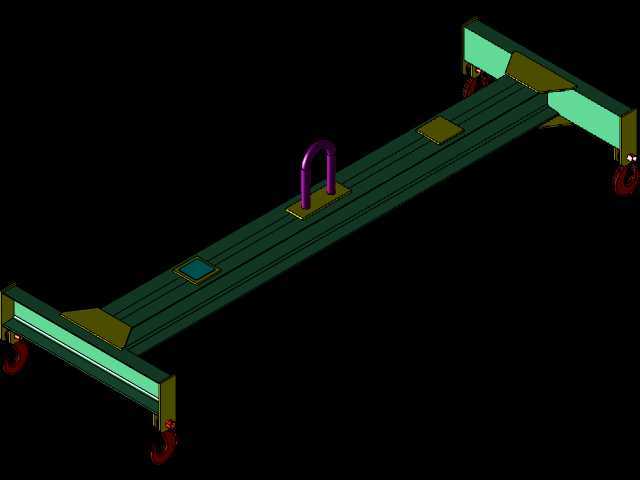

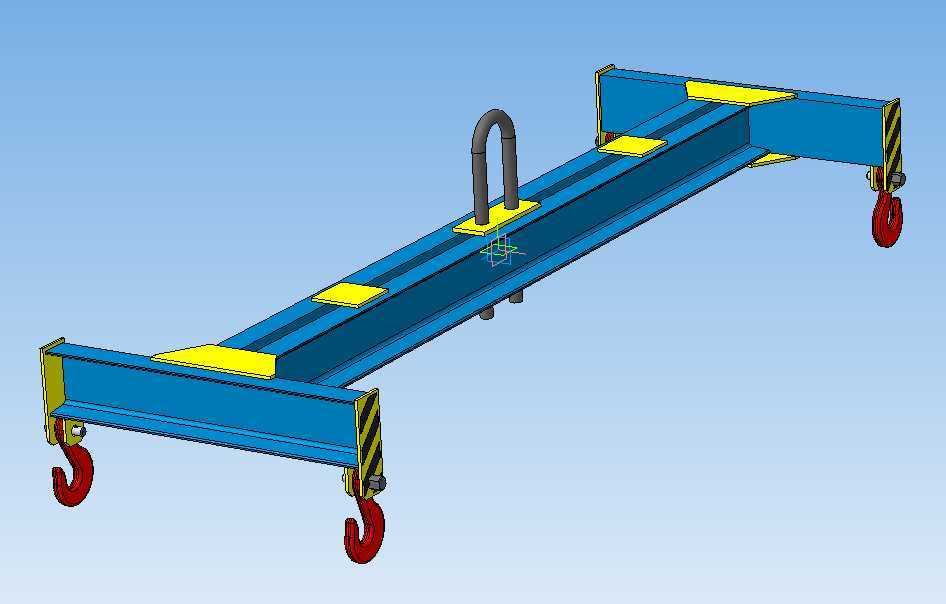

　　从结构设计逻辑来看，这款吊梁采用了工字钢梁作为主体承载结构，这种截面形式的梁体在同等重量下具备更高的抗弯截面模量，能在控制自身重量的前提下满足大跨度吊装的承载需求，梁体上表面居中位置设置了单组吊耳结构，用来和起重机的主吊钩连接，吊耳与梁体之间采用加劲板焊接强化，避免吊点位置出现应力集中导致的焊缝开裂。梁体的四个端部位置各设置了一套独立的吊钩组件，吊钩采用锻造起重吊钩，搭配防脱卡扣结构，防止吊装过程中吊索从吊钩内滑脱，每个吊钩与梁体的连接位置都设置了可转动的铰接结构，允许吊钩在一定角度范围内自由摆动，适配不同吊点位置的工件吊装需求，抵消起吊过程中轻微的载荷偏斜带来的附加力矩。

　　梁体表面设置了多组黄色的定位标识块，这些标识块对应不同吊装跨度下的推荐吊点位置，作业人员可以根据被吊工件的长度、重心位置，选择对应位置的吊钩挂载吊索，不需要额外测量吊点间距，能有效提升吊装作业的对位效率。梁体两端的端部位置贴有黄黑相间的警示标识，在车间作业环境下具备很高的辨识度，能提醒现场作业人员注意避让吊梁运行路径，避免碰撞事故。梁体上的吊环采用弯制圆钢加工而成，与梁体上表面的安装座通过焊接固定，安装座与梁体上翼缘板之间满焊连接，焊后做去应力处理，避免长期承载后出现焊缝疲劳开裂。

　　从安装边界来看，这款吊梁的顶部吊环尺寸适配常规桥式起重机、门式起重机的主吊钩尺寸，不需要额外加工转换接头就能直接挂载使用，四个吊钩的开口尺寸适配常规直径的吊装钢丝绳、吊装带，能覆盖车间内大多数常规工件的吊装需求。梁体的整体跨度设计兼顾了常见长形工件的吊装需求，比如6米以内的型钢、钢结构梁、预制构件都可以通过这款吊梁实现平稳起吊，梁体自身的高度控制在合理范围内，不会过多占用起重机的有效起升高度，适配车间内层高有限的作业场景。

　　在实际使用过程中，这款吊梁的刚性结构能有效约束四个吊点的相对位置，避免起吊过程中吊索出现相互缠绕、移位的问题，相比传统的柔性吊索组合吊装，作业稳定性提升非常明显，尤其是在需要精确定位的吊装作业里，比如设备安装对位、构件装配对接，四吊点的稳定结构能减少工件的晃动量，降低对位调整的难度，也能减少现场辅助作业人员的数量，提升吊装作业的安全性。梁体表面采用喷涂防锈处理，能适应车间内潮湿、多粉尘的作业环境，日常维护只需要定期检查吊钩磨损情况、焊缝连接状态、铰接点转动灵活性即可，不需要复杂的保养流程，适合制造车间、仓储货场、钢结构加工厂这类高频吊装作业场景长期使用。设计过程中对梁体的受力做了有限元校核，在额定载荷下梁体的最大挠度控制在标准允许的范围内，不会出现永久变形，各连接位置的安全系数都满足起重工装的设计规范要求，能保证长期重载使用下的结构可靠性。
