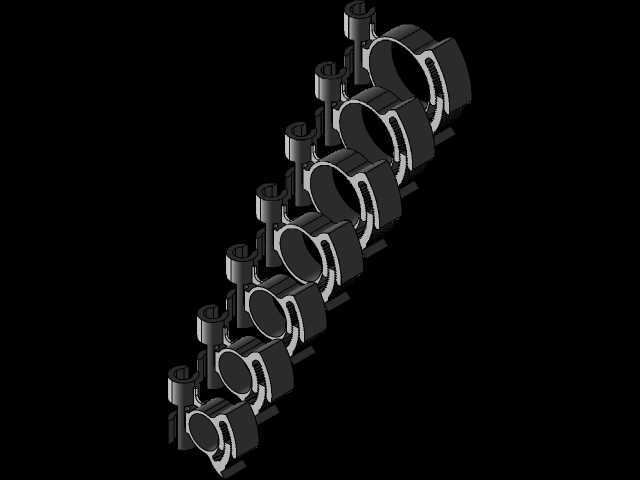

M8螺栓安装式多规格管道电缆固定夹具

　　这类带M8螺栓安装位的管线夹具，在工业设备布线、液压气动管路排布、电气柜走线、新能源设备线束固定场景中应用极广，日常做设备结构设计时，经常会遇到不同外径的软管、电缆需要沿机架、安装板规整固定的需求，这类成系列的夹具刚好能覆盖常用的管线外径区间，不用单独为每一种管径设计定制固定件，能大幅缩短设计周期，也能降低后续装配的物料管理难度。

　　从结构设计逻辑来看，这套夹具采用了一体式带铰链的开合式结构，下半部分集成了带C型卡扣的M8螺栓安装座，上半部分是带内齿防滑纹的环抱式夹圈，夹圈内侧的防滑齿不是均匀等距排布的，而是针对不同管径的贴合弧度做了齿距调整，当夹圈套住管线扣合时，齿尖能轻微嵌入管线的外护套层，既不会夹伤薄壁软管或者电缆外被，又能避免设备运行振动时管线出现轴向窜动、移位的问题。铰链部分做了减薄的柔性连接设计，装配时不需要额外的销轴零件，直接掰开就能套入管线，扣合时夹圈端部的锁止卡扣能自动卡紧，徒手就能完成初步装配，后续如果需要调整管线位置，用一字螺丝刀轻轻撬开卡扣就能重新开合，维护调整的便利性很高。

　　安装边界方面，这套夹具的安装座适配标准M8外六角螺栓或者T型螺栓，不管是在铝型材机架的T型槽内安装，还是在钢板安装面打光孔用螺母固定，都能兼容，安装座的C型开口在螺栓拧紧后会产生轻微的形变，牢牢卡在螺栓头下方，不会出现夹具绕螺栓转动的问题。夹圈部分的尺寸覆盖了从6mm到25mm左右的常用管线外径，同系列不同规格的夹具安装座尺寸完全一致，做安装板设计时可以统一打M8的安装孔，孔位间距统一留20mm就能兼容全系列夹具，不用针对不同管径调整安装孔位，给布局设计留了很大的调整空间。夹圈闭合后的整体高度比传统的金属喉箍低30%左右，在设备内部空间紧凑的位置，比如机器人走线拖链旁、电气柜侧梁位置，不会和周边的运动部件产生干涉，夹圈的外侧做了圆弧过渡，没有尖锐的棱角，装配时不会刮伤操作人员的手套，也不会割伤相邻的管线外被。

　　实际选型使用时，需要注意固定带编织层的高压软管时，要选择夹圈内径比软管外径小0.5-1mm的规格，这样扣合后能有足够的抱紧力，避免软管带压工作时出现窜动；固定电缆的时候则要选内径比电缆外径大1mm左右的规格，防止夹得过紧损伤电缆内部的芯线绝缘层。夹具的材料一般选用增韧改性的PA66，耐油耐常见的工业冷却液，工作温度范围覆盖-30℃到100℃，大部分工业车间、户外设备的工况都能满足，不需要额外做表面防腐处理，相比金属夹具重量更轻，也不会出现锈蚀污染管线的问题。在做自动化生产线的气路布线设计时，这类夹具可以沿着铝型材横梁每隔300mm布置一个，把不同功能的气管、传感器电缆分开固定，后续排查故障的时候能快速分辨对应管线，不会出现多根管线缠在一起难以梳理的问题；在风电设备的机舱内部布线时，这类夹具的抗振性能也能满足风机运行时的持续振动要求，不会因为长期振动出现卡扣松脱、管线掉落的问题。

　　设计这类夹具的三维模型时，重点要注意铰链位置的壁厚控制，壁厚太厚会导致掰开的时候需要的力太大，装配困难，壁厚太薄则会出现反复开合后铰链断裂的问题，一般铰链位置的壁厚控制在0.8-1.2mm之间比较合适，同时要在铰链的弯折位置做R0.3的圆角过渡，避免应力集中导致断裂。夹圈内侧的防滑齿高度不要超过0.5mm，齿尖做R0.2的圆角，防止齿尖太尖锐割伤管线外被。安装座的C型卡扣开口尺寸要比M8螺栓的螺杆直径大0.2mm，方便装配时快速卡入螺栓，同时卡扣的卡紧深度要足够，保证螺栓没拧紧的时候夹具不会从螺栓上掉下来，提升高空装配或者狭小空间装配的效率。整套系列的夹具采用统一的安装接口设计，也方便后续做BOM管理时统一物料编码，减少生产装配时的错装概率。
