发动机驱动式流量调节控制阀结构设计

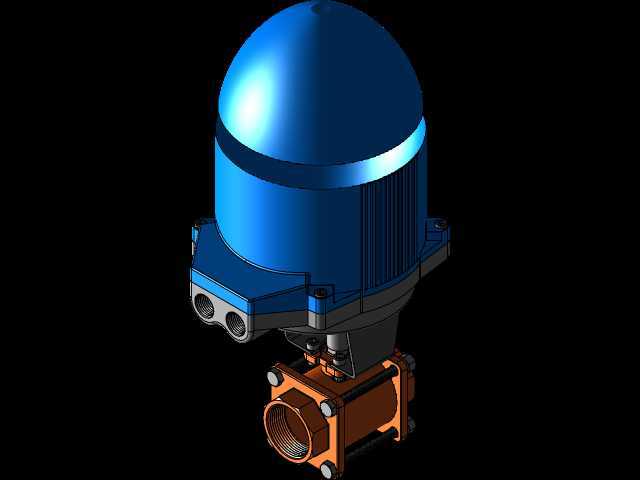

　　在车用动力系统、工业内燃机组的流体管路布局中，这类由发动机直接驱动的流量控制阀，主要承担冷却回路、燃油供给支路、废气再循环通路的介质通断与流量比例调节职能，区别于外接气源、电源驱动的阀类产品，它直接从发动机本体取力，不需要额外布置驱动源的供电或供气管路，能大幅压缩动力单元周边的管路排布空间，降低外围附件的故障点。从结构拆分来看，上部的蓝色壳体是驱动端的防护外壳，内部集成了减速传动机构与扭矩输出组件，顶部的红色端盖是检修密封位，日常维护时不需要拆解整个阀壳就能完成内部传动件的润滑与磨损检查；壳体下部的灰色连接座是和阀体部分的对接基准，上面预留的两个对称通孔是安装定位销的位置，装配时先通过定位销和下部阀体的定位孔完成同轴度找正，

　　再用周向布置的螺栓完成锁紧，能保证输出轴和阀杆的同轴度误差控制在允许范围内，避免传动过程中出现卡滞、偏磨的问题。中间的支架结构是驱动端和阀体的连接过渡件，四个对称分布的支撑臂把驱动端的输出扭矩传递到下部阀杆，同时预留了足够的散热间隙，发动机运行时周边的高温气流可以从间隙中流通，避免驱动端的密封件长期受阀体传导的高温影响出现老化失效。下部橙色的阀体部分是介质流通的核心腔室，内部的球形截流件是流量调节的核心，流道采用了等径圆弧过渡设计，介质通过时的流阻比普通直角截止阀低30%左右，能减少管路内的压力损失，尤其适合大流量循环回路的使用场景。设计过程中首先确定的是驱动端的输出扭矩匹配，根据阀体通径、介质工作压力、

　　密封件摩擦阻力计算出所需的最小驱动扭矩，再乘以1.5倍的安全系数选定内部减速机构的传动比，保证发动机在怠速波动、转速骤变的工况下，阀位调节不会出现迟滞或跳变。安装边界方面，驱动端外壳的最大外径是整个阀件的最大径向尺寸，布置管路时要在外壳周边预留至少15mm的操作空间，方便后期拆装螺栓、接线（如果带阀位反馈组件的话）；阀体两端的连接法兰采用标准管路接口尺寸，不需要额外制作过渡接头就能和同通径的金属管路直接对接，阀件整体的轴向安装高度要纳入发动机周边的间隙校核范围，避免和发动机罩盖、周边管线产生运动干涉。实际工况下，这类阀的调节行程和发动机的运行参数是联动的，比如冷却系统里，它会根据发动机出水温度自动调节流经散热器的冷却液流量，

　　让发动机快速达到最佳工作温度；燃油供给支路里，它会根据不同工况的负荷需求，调整供给到喷油系统的燃油流量，保证空燃比控制在合理区间。结构设计时特意把传动连接部位的密封采用了双重O型圈结构，一道圈负责阻挡外部的灰尘、油污侵入传动腔，另一道圈负责防止阀体内部的介质顺着阀杆渗漏到驱动端，两道圈之间预留了泄流槽，即便第一道圈出现微量渗漏，介质也会从泄流槽排出，不会进入驱动端损坏内部的传动零件。另外，下部阀体的外表面做了散热鳍片的结构优化，当介质温度较高时，能通过鳍片增大和空气的接触面积，把部分热量散发到周边环境中，降低传递到上部驱动端的温度，延长密封件和传动件的使用寿命。在做三维建模的时候，所有配合面的公差都按照机械设计手册的推荐值选取，定位销孔采用H7/h6的过渡配合，螺栓连接孔采用比螺栓公称直径大1mm的间隙配合，既保证装配时的定位精度，又不会因为加工误差导致装配困难。流道部分的建模做了曲率连续处理，避免出现直角台阶导致的介质紊流，减少流道内的压力脉动，降低管路运行时的振动和噪音。
