工业管路用多接口蒸汽分流装置结构设计

　　在工业蒸汽输送系统的终端支路分配环节，这类多接口蒸汽分配装置是衔接主蒸汽管路与各用汽终端的核心部件，常见于化工生产车间的反应釜供汽支路、食品加工生产线的蒸煮设备供汽端、集中供暖系统的蒸汽换热机组入口，以及纺织印染行业的烘干设备蒸汽供给段，承担着将主管道输送的高压饱和蒸汽按照各支路用汽需求进行稳定分流、独立通断控制的核心作用，避免单支路供汽压力波动影响整条生产线的蒸汽供给稳定性。

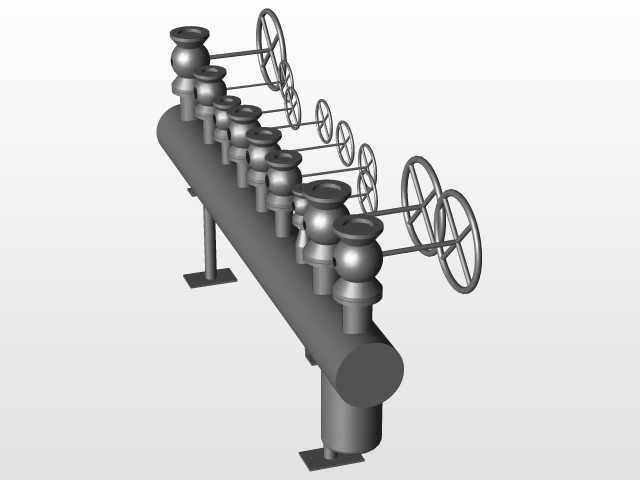

　　从结构设计逻辑来看，该装置采用卧式主集管布局，主筒体为等径直管段，两端采用平盖封头封堵，底部设置两个对称分布的立式支撑脚，支撑脚底部带方形安装底板，可通过地脚螺栓直接固定在设备基础或钢架平台上，安装时需保证主筒体的水平度偏差控制在千分之二以内，避免长期运行过程中筒体内产生的冷凝水在局部积存，引发水锤冲击损伤阀门密封面。主筒体上沿轴向等距排布多个蒸汽引出支管，每个支管端部直接配套安装法兰连接的截止阀，阀门采用手轮驱动结构，手轮直径按照阀门通径匹配设计，保证操作人员在现场无需借助额外加力杆即可完成阀门的启闭操作，手轮的安装方向统一朝向操作侧，相邻手轮之间预留足够的操作间隙，避免操作相邻阀门时出现干涉。

　　设计过程中，主筒体的壁厚计算需按照GB150压力容器相关标准，结合设计蒸汽压力、温度参数进行校核，筒体上的支管开孔需做等面积补强计算，避免开孔位置出现应力集中，尤其是在高温高压蒸汽长期作用下，开孔与筒体焊接位置的残余应力需通过焊后热处理消除，降低长期运行出现焊缝开裂的风险。每个支管阀门的选型均匹配支路的设计流量，阀座密封面采用硬质合金堆焊结构，可耐受高速蒸汽流的冲蚀，同时阀门的流道设计采用直流式结构，尽可能降低蒸汽通过阀门时的压力损失，保证各支路的蒸汽供给压力满足终端设备的使用要求。

　　从安装边界来看，主筒体的长度根据引出支管的数量确定，相邻支管的中心距需兼顾阀门安装尺寸、保温层厚度以及操作空间，通常相邻阀门手轮之间的净距不小于100mm，保证戴隔热手套操作时不会碰到相邻手轮。主筒体一端预留主蒸汽入口法兰，可与上游主蒸汽管道直接对接，底部可根据使用需求增设冷凝水排放口，配套安装疏水阀，及时排出启动阶段和正常运行过程中产生的冷凝水，避免冷凝水随高速蒸汽进入下游设备，造成设备振动或者换热效率下降。支撑脚的高度设计需满足底部疏水管道的安装空间要求，通常主筒体底部距离安装基础的净空不小于150mm，方便后期进行管道连接和维护操作。

　　在实际使用过程中，该装置的每个支路阀门可独立控制对应支路的蒸汽通断和流量调节，当某一个终端用汽设备需要检修时，只需关闭对应支路的阀门即可，无需切断整条蒸汽主管路的供给，大幅降低设备检修对整条生产线运行的影响。同时，集中式的布局相比分散式的管路分支设计，可减少现场管路的焊接工作量，降低管路泄漏点的数量，整个分配装置可在工厂内完成预制组装和压力试验，现场只需完成主管道和各支路管道的法兰对接即可投入使用，大幅缩短现场安装的施工周期，也便于后期的运行维护和故障排查。设计时还需考虑装置整体的热膨胀补偿，主筒体在高温蒸汽作用下会产生轴向伸长，因此其中一个支撑脚的安装螺栓孔需设计成长圆孔，允许筒体在热胀冷缩过程中产生微小的轴向位移，避免热应力作用下支撑结构或者焊缝出现拉裂损伤。
