夹管式非接触气体流量调节装置

　　在实验室气路排布、小型化工试验装置、医疗设备气路配套这类场景里，经常会遇到需要对透明软管内的气体流量做无级调节，同时又不能让阀件内部结构接触管路内介质的需求——毕竟很多试验用气、医用气体对洁净度要求极高，一旦阀腔存在滞留死角、或者密封件析出杂质，就会直接影响介质纯度，甚至干扰试验结果或者医疗设备的运行精度。这套夹管式的流量调节结构，就是针对这类场景做的适配设计，整个调节过程中，阀件的所有结构件都不会和管路内的气体产生接触，所有的截流、调节动作都通过挤压软管外壁完成，从根源上避免了介质接触污染的问题。

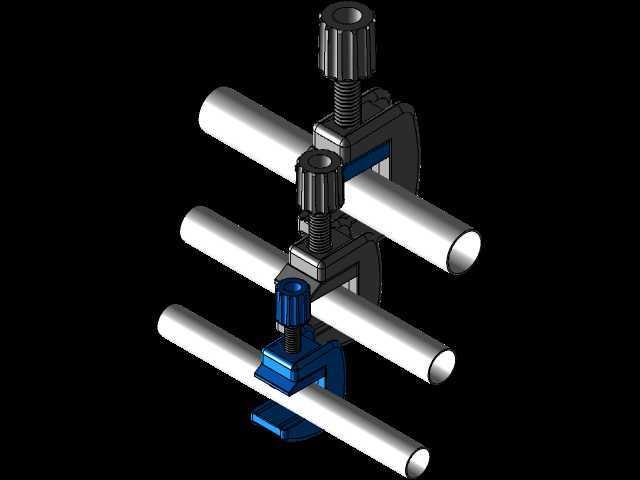

　　从结构逻辑来看，这套装置采用了C型夹座作为主体承载结构，夹座的开口尺寸刚好适配对应外径的柔性软管，安装时不需要切断管路，只需要把软管卡入C型夹座的开口槽内，拧动顶部的调节旋钮就能完成安装，不需要做管路端头的密封处理，也不需要额外的接头配件，现场拆装调整的效率非常高，特别适合经常需要改动气路排布的试验场景。顶部的调节旋钮和下方的压块之间采用了细牙螺纹传动，螺纹导程设计得很小，每旋转一圈旋钮，压块的下压行程只有不到一毫米，这种设计可以实现非常精细的流量调节，操作人员可以通过透明软管的管壁形变状态，直观判断当前的截流程度，从完全导通到完全截断的整个行程里，都可以做到无级调节，不会出现普通球阀那种开关行程短、小流量区间难以精准控制的问题。

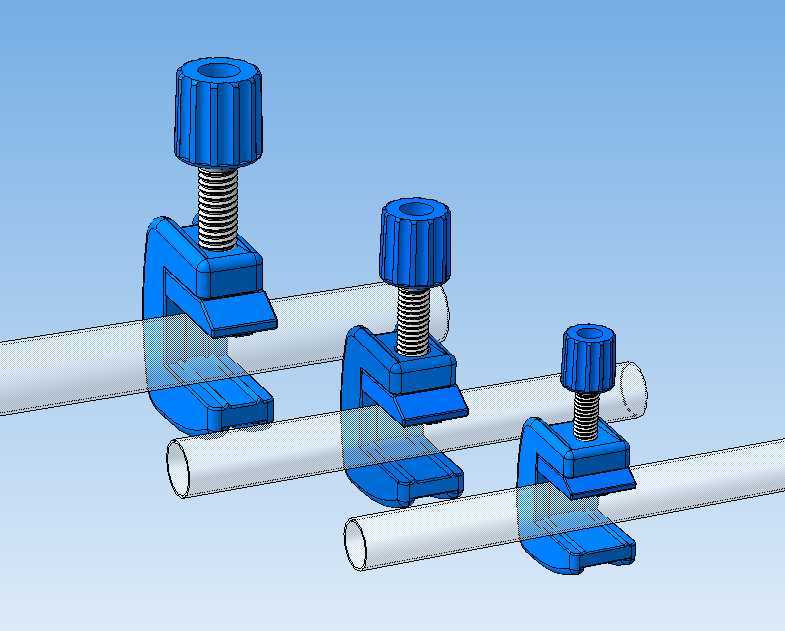

　　不同规格的夹阀对应不同外径的软管适配范围，从图中可以看到三个不同尺寸的型号，最小的型号适配外径6毫米以下的小型气路软管，多用于医疗设备、分析仪器的小气路控制，中间型号适配8-12毫米的常规实验室气路软管，最大的型号可以适配15毫米以上的工业柔性气管，覆盖了常见的小口径柔性气路的调节需求。每个型号的C型夹座开口深度都做了对应匹配，保证压块下压到极限位置时，可以刚好把软管完全压合截断，不会出现残留缝隙导致的内漏问题，同时压块的下压端面做了圆弧过渡处理，不会因为棱角挤压导致软管局部应力集中产生过早开裂，有效延长了配套软管的使用寿命。

　　设计过程中特意规避了传统针型阀、球阀需要串入管路的结构缺陷，传统阀件在使用时必须切断管路，通过接头把阀件串接在气路中间，不仅安装工序多，而且接头位置容易出现泄漏，阀件内部的流道也会存在清洁死角，输送有腐蚀性或者高洁净度要求的气体时，还需要考虑阀件材质的耐腐蚀性和洁净等级，成本会高很多。而这种夹管结构的调节装置，因为不接触介质，只需要夹座和压块采用常规的工程塑料或者金属材质就可以满足使用要求，不需要考虑介质兼容性，不管管路里走的是惰性气体、腐蚀性气体还是洁净医疗用气，只要软管材质适配介质，阀件本身就可以通用，大幅降低了选型和使用成本。

　　安装边界上，这套装置不需要预留太长的管路操作空间，C型夹座的侧面宽度比适配的软管外径大10毫米左右，安装时只需要在管路旁边预留出旋钮旋转的操作空间就可以，不需要像传统阀门那样预留两端的接头安装空间，在排布密集的气路面板上也可以灵活布置，甚至可以在已经排布完成的管路上后期加装，不需要改动原有管路的整体布局。压块的下压方向和软管轴线垂直，调节时不会对管路产生轴向的拉扯力，不会因为调节操作导致管路接头松脱，长期使用的稳定性更好。另外，这种结构没有额外的密封件，不存在密封件老化导致的外漏问题，日常使用几乎不需要维护，只要定期检查被挤压位置的软管老化情况，适时转动软管的挤压位置或者更换软管就可以持续使用，维护成本非常低。在实际的试验台气路搭建中，这种阀件经常被布置在每一路支路的前端，用来单独调节每个支路的气体流量，因为可以直观看到软管的挤压程度，操作人员可以快速把每一路的流量调整到需要的数值，不需要额外加装流量计做粗调，大幅提升了气路调试的效率。
