薄片类工件顺序压印工装结构设计

项目分类:工装 发布时间:2021-12-19 ID:466458
  • 薄片类工件顺序压印工装结构设计
  • 薄片类工件顺序压印工装结构设计
  • 薄片类工件顺序压印工装结构设计

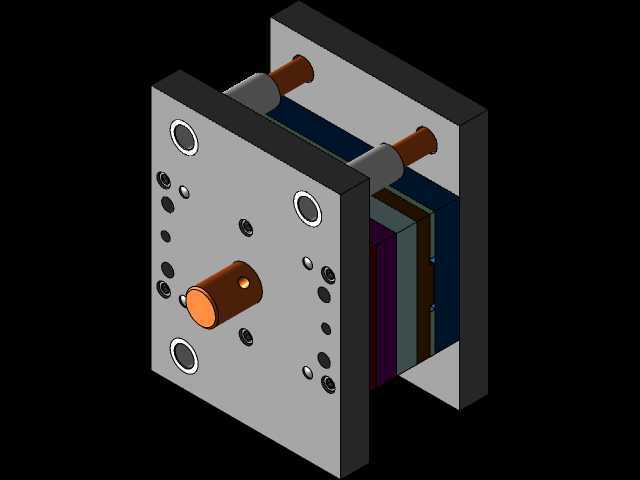

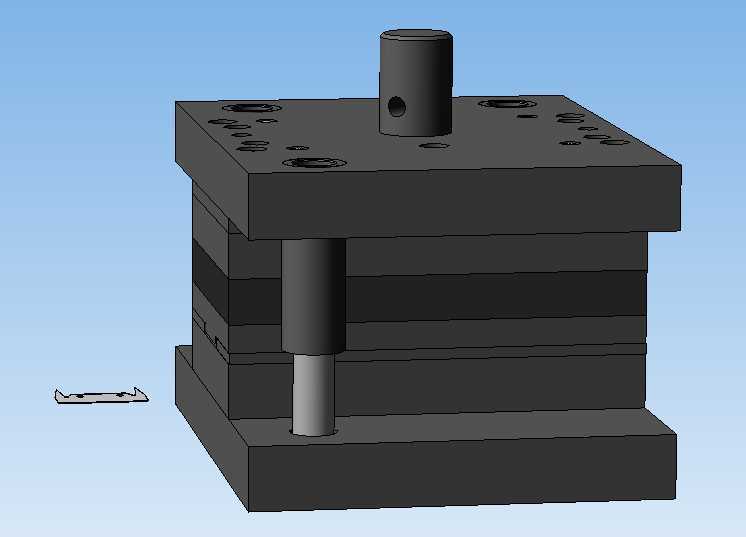

  这套顺序压印结构主要面向薄型片状工件的表面压印加工场景,常见于小型五金饰片、标识牌、薄木片压纹这类需要多步顺序施压成型的加工工序,区别于单次冲压成型的模具结构,它能按预设的动作顺序完成多工位依次压合作业,避免单次施压过大导致的薄片工件翘曲、压痕深浅不均问题。从结构布局来看,整套装置采用上下模分层叠装的板式结构,上下模座均采用平整钢板加工,保证安装基准面的平面度公差控制在0.02mm以内,模座上分布的沉头孔用于各层模板的锁紧固定,同时预留的定位销孔能保证每次合模时各层模板的对位精度,避免长期冲压震动后出现层间错位。上模顶端设置的模柄采用标准圆柱式结构,直径适配常规开式压力机的滑块安装孔,模柄上加工的横向销孔用于和滑块锁紧,

  防止冲压过程中模柄转动或脱出。导向结构采用独立导柱组件布置在模架侧方,导柱分为两段不同直径的轴段,合模过程中先由大直径导柱进入下模导套完成初定位,待上下模间距缩小到一定程度后小直径导段进入精密配合段,保证合模过程中上下模不会出现偏载,这种分段导向的设计能抵消部分压力机滑块的运动间隙误差,尤其适合多工位顺序压印时对各工位同轴度的要求。整套结构的层间模板按照压印工序顺序排布,从上层到下层依次安装驱动板、顺序动作弹性元件、各工位压印凸模、卸料板组件,下模部分对应设置凹模镶块安装位、工件定位槽、出料避让空间,其中工件定位槽按照待加工薄片的外形加工,单边预留0.1mm的取放间隙,既保证工件放置后不会在压印过程中移位,

  又能方便操作人员快速上下料。顺序动作的实现依靠层间布置的弹性元件行程差,不同工位的凸模安装高度差控制在0.5-1.2mm之间,合模时位置最高的凸模先接触工件完成第一道压印,随着滑块继续下行,弹性元件逐步压缩,后续工位的凸模依次接触工件完成对应位置的压印,这种顺序施压的方式能让薄片工件的材料应力逐步释放,不会出现材料局部堆积或撕裂的问题。安装边界方面,整套模架的长宽尺寸适配常用的10吨到25吨开式压力机工作台面,闭合高度可通过调整上模座与模柄的连接垫片厚度进行微调,适配不同行程参数的压力机安装需求,下模座上设置的U型安装槽能快速配合压力机工作台的T型螺栓完成锁紧,不需要额外加工转接板。在实际生产应用中,

  这套结构可通过更换不同的凸凹模镶块,适配不同外形、不同压印图案的薄片工件加工,卸料板采用弹性顶出结构,压印完成后开模时能自动将工件从凸模上脱下,避免工件粘在上模影响连续作业,导柱位置设置的防尘密封结构能减少冲压车间内的金属碎屑、粉尘进入导向配合面,延长导柱导套的维护周期。针对薄木片这类脆性材料的压印场景,设计时特意在凸模的压合面做了微小的圆角过渡,避免压印边缘出现崩边问题,同时调整了各工位的行程差,让压合力逐步提升,匹配木材的受压变形特性;针对金属薄片的压印场景,则可以更换硬度更高的凸模镶块,调整弹性元件的预紧力,保证压痕深度均匀一致。整套结构没有复杂的 custom 非标零件,大部分模板、导柱、弹性元件都可选用标准件加工,能大幅缩短制造周期,降低工装制造成本,同时分层式的结构设计也方便后期维护,单个工位的镶块出现磨损时,只需要拆卸对应层的模板即可更换,不需要将整套模架全部拆解。
