重型起重作业用悬挂式双联滑轮结构

　　在重型物料吊运、大型设备拆装、港口装卸、重型钢结构安装这类作业场景里，单滑轮的承载能力往往无法满足大吨位载荷的起升需求，且单轮结构在绳索或链条运行时容易出现偏摆、脱槽的问题，悬挂式双联滑轮正是针对这类重载起重工况设计的核心承载部件，直接串联在起重吊点与起升机构之间，承担载荷传递、绳索导向、降低起升牵引力的核心作用。

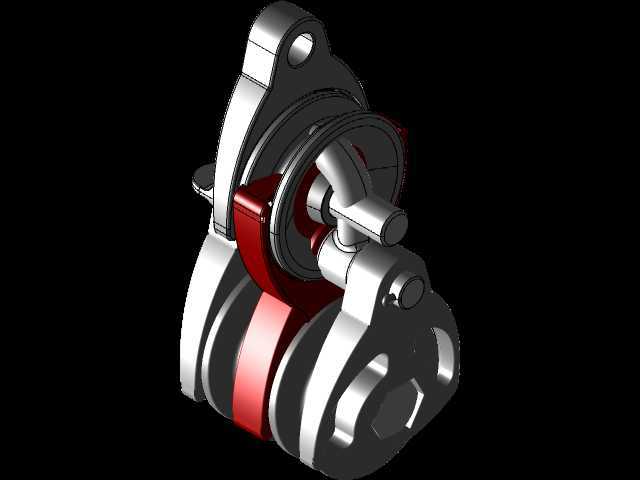

　　从结构设计逻辑来看，这款双联滑轮采用双轮同轴串联的布局，两个滑轮槽分别对应独立的绳索或链条运行通道，相比单滑轮结构，不仅将单槽的承载压力分摊到两个轮体上，大幅提升整体额定承载上限，还能适配双绳起升的工况，保证起升过程中载荷的重心始终处于吊点的垂直中心线上，避免起吊时载荷出现侧翻、偏斜的风险。顶部的U型悬挂吊环采用大圆弧过渡结构，没有尖锐的应力集中棱角，在建模时特意对吊环与侧板的连接位置做了加厚处理，同时倒了R15以上的工艺圆角，避免长期受交变载荷时出现应力开裂的问题，吊环的内径尺寸预留了足够的安装间隙，能够适配市面上绝大多数重型卸扣、起重吊耳的连接尺寸，不需要额外加工转接件就能直接完成挂装。

　　两侧的红色护板是整个滑轮的承载框架，采用对称式的分体装配结构，每块护板都对应一个滑轮的侧边防护，既可以防止绳索或链条在运行过程中从滑轮槽内脱出，又能作为滑轮轴的支撑基座，滑轮轴与护板之间采用过盈配合加定位销的固定方式，避免轮体转动时轴出现跟转、窜动的问题。护板的外形没有做多余的装饰性结构，所有外边缘都做了倒角处理，既可以减少安装、维护时的磕碰划伤风险，又能在保证结构强度的前提下尽可能降低整体自重，不会给起升机构带来额外的无效载荷。轮体本身采用带加强筋的槽型结构，绳槽的弧度经过反复校核，完全匹配对应直径的钢丝绳或起重链条的接触弧度，能够让绳索与轮槽的接触面积最大化，减少局部接触应力，延长绳索和滑轮的使用寿命，轮体与中心轴之间预留了润滑脂加注通道，日常维护时可以直接在外部加注润滑脂，不需要拆解整个滑轮结构就能完成轴承部位的润滑保养。

　　在安装边界的设计上，整个滑轮的横向总宽度控制在适配双绳间距的合理范围内，两个滑轮槽的中心距严格匹配双起升绳的标准间距，不会出现绳索蹭到护板或者两轮绳索互相干涉的问题；纵向的安装高度从吊环顶部到滑轮底部的尺寸经过优化，在保证吊环强度、轮体转动空间的前提下尽可能压缩整体高度，减少吊点占用的起升高度空间，对于厂房净空有限的室内起重作业场景来说，能够有效提升有效起升高度，避免因为吊具自身高度过大导致起升行程不足的问题。

　　实际作业过程中，这款双联滑轮既可以配合链式起重机使用，作为手动葫芦的下端吊点滑轮组部件，也可以配合重型绳索卷扬机使用，作为定滑轮或者动滑轮组的组成部分，串联在起升绳索路径上实现省力、导向的作用。在多吊点协同起吊的工况下，多个同规格的双联滑轮还可以配合平衡梁使用，保证每个吊点的载荷分配均匀，避免单个吊点过载引发安全事故。建模过程中所有的装配间隙都按照重型起重设备的公差标准预留，轮体与护板之间的间隙控制在2-3mm，既不会因为间隙过小出现轮体卡滞，也不会因为间隙过大导致杂物进入轮轴配合部位，所有的连接孔位都做了公差匹配，实际生产时不需要二次配钻就能完成整机组装。
