多规格卡扣式线缆固定支撑支架结构

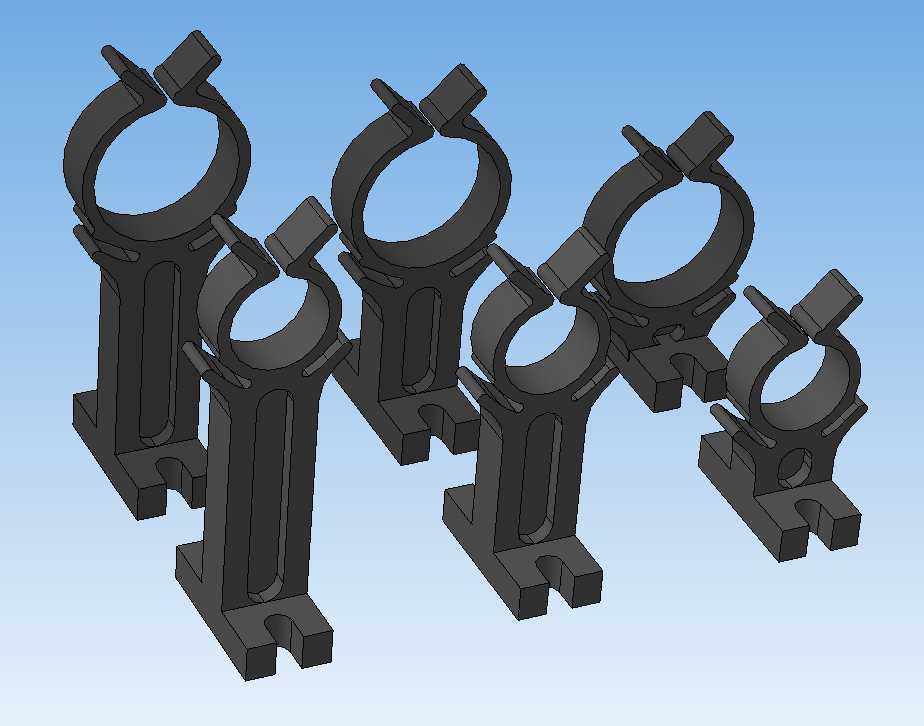

　　在工业设备布线、电气柜装配、生产线管线排布场景中，线缆的固定支撑是保障线路安全、避免线缆磨损干涉的核心环节，这类卡扣式电缆支架正是针对这类场景开发的专用固定件。不同于传统扎带捆绑、焊接支架的固定方式，该系列支架采用一体卡扣式抱环设计，上部的开口抱环可直接卡入对应外径的电缆，无需额外紧固件即可实现线缆的径向固定，抱环开口处设置的楔形卡舌在卡入线缆后可自动锁止，防止线缆受拉扯、振动时从抱环中脱出，适配不同线径的同系列支架可覆盖常规工业控制电缆、动力电缆、气动软管的固定需求，单组支架可对应单根线缆的独立固定，避免多根线缆堆叠绑扎带来的散热差、检修难问题。

　　从结构设计逻辑来看，支架整体采用立式支撑结构，下部为带安装槽的固定底座，底座上开设的两个对称U型安装槽可适配螺栓固定的安装方式，U型槽的设计预留了一定的安装调整余量，在安装孔位存在小幅偏差时仍可顺利完成装配，无需二次扩孔调整。底座与上部抱环之间通过带加强筋的立式支撑臂连接，支撑臂两侧设置的纵向加强筋可提升整体结构的抗弯折强度，在电缆自重、外部拉扯力作用下不会出现支撑臂变形弯折的问题，支撑臂中部的镂空槽既可以减少材料用量降低自重，也可避免支架与安装面之间形成密闭空间，减少积尘积液对支架的腐蚀影响。

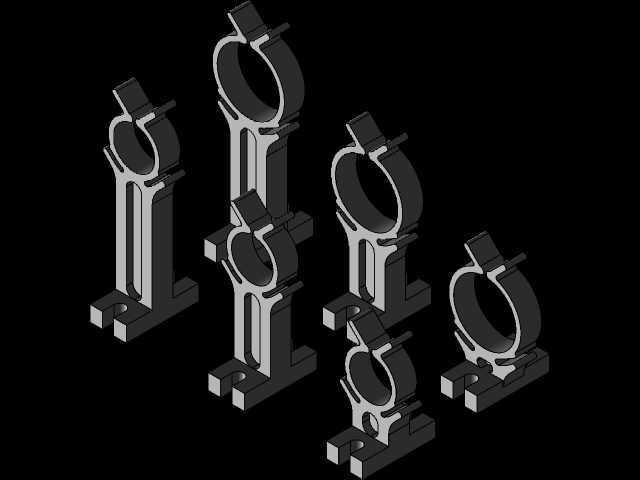

　　不同规格的支架对应不同的抱环内径与支撑高度，可适配外径从十几毫米到几十毫米不等的各类线缆，支撑高度的差异化设计可满足不同布线层级的高度差需求，在多层布线场景中可通过选用不同高度的支架实现线缆的分层排布，避免不同电压等级、不同功能的线缆相互干扰。安装时仅需将底座通过螺栓固定在设备安装面、机柜横梁、布线桥架上，再将对应线径的电缆卡入上部抱环即可完成固定，相比传统的螺栓压紧式电缆固定夹，安装效率可提升60%以上，后期检修更换线缆时也仅需掰开卡舌即可取出线缆，无需拆卸支架整体，大幅降低后期维护的工作量。

　　在实际应用中，这类支架可广泛用于自动化生产线的线缆拖链末端固定、电气控制柜内部的线缆分层排布、风电设备内部的动力电缆支撑、轨道交通车辆的车内布线固定等场景，其卡扣式结构可适应一定程度的振动工况，在设备运行产生的持续振动下不会出现松脱问题，抱环内侧的圆弧过渡面可避免尖锐棱角划伤电缆外绝缘层，长期使用也不会出现绝缘层破损的安全隐患。支架的安装边界需注意，底座安装面需保持平整，固定螺栓的规格需与U型槽宽度匹配，拧紧力矩需控制在合理范围，避免力矩过大导致底座开裂，同时选用支架时需确保抱环内径与线缆外径匹配，过盈量控制在1-2mm即可，过盈量过大可能导致卡入困难甚至夹伤电缆外护套，过盈量过小则可能导致固定不牢出现线缆滑动。

　　从建模细节来看，该系列支架的所有棱角均做了圆角过渡处理，既避免了加工过程中的应力集中问题，也防止安装维护过程中尖锐边角划伤操作人员，抱环卡舌的开合角度经过反复校核，既保证卡入线缆时的操作便利性，也确保锁止后的卡接强度，支撑臂与底座、抱环的连接处均做了圆弧过渡加强，避免应力集中导致的结构断裂，不同规格支架的底座安装尺寸保持统一，可实现安装孔位的通用化，在同一安装面布置不同线径的线缆时无需重新设计安装孔位，大幅提升布线设计的通用性与互换性。
