聚碳酸酯材质螺纹连接可调式操作手柄

　　在各类工业生产设备、工装夹具、检测治具以及中小型机床的操作端，这类带螺纹连接结构的聚碳酸酯手柄是出镜率极高的操作执行部件，不同于金属材质的一体式手柄，这款手柄的结构设计充分考虑了操作力矩、安装适配性以及长期使用的握持舒适度，能在多数非极端重载的操作场景下替代传统金属手柄，降低操作端的整体重量同时兼顾足够的结构强度。从实际使用场景来看，这类手柄常被安装在需要手动锁紧、位置调节、行程切换的机构上，比如工装夹具的快速压紧端、小型设备的舱门锁紧位、检测设备的角度调节臂、输送线的侧边挡块调节位，甚至部分中小型机床的进给微调端也会采用同结构的手柄，操作人员握持时不需要额外搭配扳手类工具，直接转动手柄即可完成锁紧或松开动作，相比外露的螺栓头操作，

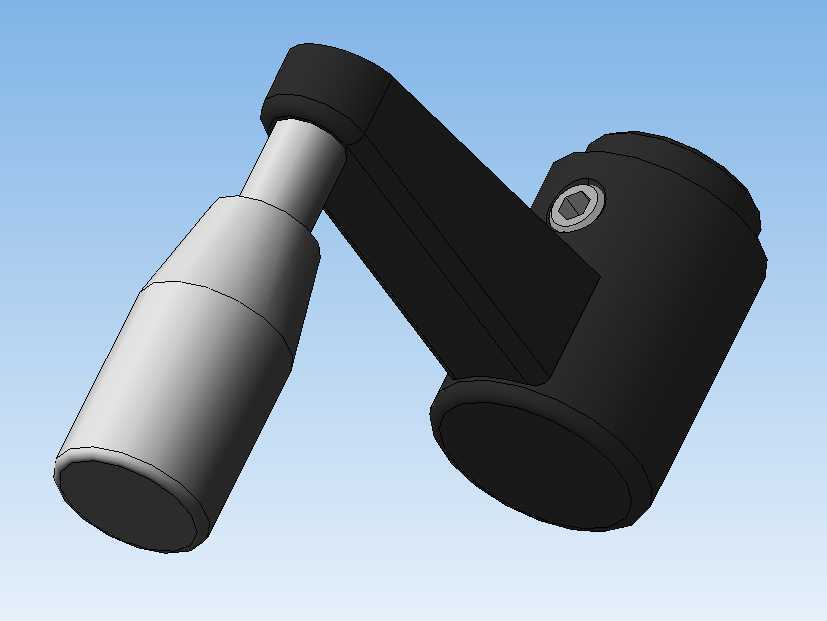

　　接触面积更大，施力更均匀，长时间操作也不容易出现手部硌伤的问题。这款手柄的结构分为握持段、连接臂以及锁紧基座三个核心部分，握持段采用阶梯式的锥度外形，靠近连接臂的位置直径更大，向末端逐步收窄，这种外形设计完全贴合人手握持时的指腹弯曲弧度，握持时手掌与手柄的接触面积更大，施加转动力矩时能更好地发力，不会因为手柄表面过于光滑出现打滑的问题；聚碳酸酯材质本身具备优秀的抗冲击性能与耐疲劳特性，长期反复握持施力也不会出现开裂、变形的问题，同时材质本身的绝缘属性也让它能适配部分有弱电绝缘需求的设备操作端，避免金属手柄可能带来的静电传导、漏电接触风险。连接臂采用偏心式的结构设计，和锁紧基座之间通过内置的转轴连接，当需要转动手柄锁紧螺纹时，连接臂可以绕基座转轴小幅度调整角度，不需要操作人员在狭窄的操作空间内整圈转动手腕，只需要反复小角度扳动手柄即可完成螺纹的旋紧或松开，这种可调角度的结构在操作空间受限的设备内部、工装侧边位置优势尤其明显，不会因为周边结构干涉导致手柄无法整圈转动，大幅降低操作时的空间要求。锁紧基座的侧面设置了内六角的紧定螺钉位，当手柄前端的螺纹段旋入对应设备的螺纹孔达到预设深度后，可以通过侧面的紧定螺钉锁死螺纹旋合的相对位置，避免长期反复操作导致螺纹连接松动，保证手柄的安装位置始终符合操作高度要求；基座的底部为平整的贴合面，安装时可以完全贴紧设备的安装面，不会出现安装倾斜导致的螺纹别劲、转动卡滞问题。从安装边界来看，

　　这款手柄的螺纹段采用标准公制粗牙螺纹设计，适配绝大多数设备上预留的标准螺纹安装孔，不需要额外加工特殊规格的螺纹孔就能直接替换同规格的旧手柄；整体外形的回转半径经过优化，安装后手柄转动时不会和周边的管线、相邻结构件发生碰撞，在密集排布的操作位上也能留出足够的手指操作空间，不会出现相邻手柄互相干涉的问题。设计过程中首先考虑的是操作力矩的传递效率，握持段的外形经过多次曲率调整，保证不同手型的操作人员握持时都能稳定施加足够的锁紧力矩，不会因为外形不合理导致施力时打滑；其次是材质的选型，聚碳酸酯的抗冲击强度完全能满足日常操作的受力要求，相比金属手柄重量降低60%以上，安装在小型活动机构上不会因为手柄自重导致机构自行移位，同时材质本身的耐油污、

　　耐常见切削液腐蚀的特性，也让它能适应机加工车间、装配生产线这类存在少量油污飞溅的使用环境，长期使用表面不会出现锈蚀、镀层脱落的问题，外观能长期保持完整。连接臂与基座之间的转轴配合间隙经过严格控制，既保证连接臂可以灵活调整角度，又不会出现间隙过大导致的手柄晃动问题，操作时的手感扎实，没有虚位；螺纹段的加工精度满足标准螺纹公差要求，旋入对应螺纹孔时顺畅无卡滞，螺纹的啮合长度足够承受操作时的最大扳动力矩，不会出现螺纹滑牙、断裂的问题。在实际选型替换时，只需要确认设备端安装螺纹的规格、安装位置预留的操作空间尺寸，就能直接选用这款手柄，不需要额外做结构修改，相比定制的特殊操作件，通用化的设计能大幅降低备件采购成本，缩短设备维护的备件等待周期；对于设备设计人员来说，这类标准化的操作手柄可以直接调用到三维装配体中，不需要从零开始建模，能有效缩短设备设计的周期，同时标准化的零件也能保证后续设备量产时的备件供应稳定性，避免因为定制零件停产导致的后期维护困难。日常使用过程中，这类聚碳酸酯手柄几乎不需要额外的维护，表面沾染油污、切屑时只需要用常规清洗剂擦拭即可，不会像金属手柄那样因为镀层破损出现锈蚀污染工件的问题，在对洁净度有一定要求的装配工位、检测工位上使用也能满足现场的5S管理要求。
