垂直式快速压紧固定夹具结构设计

　　这款垂直压紧式夹具属于肘节式快速夹紧机构的典型衍生结构，在工装夹具领域的应用覆盖了从零部件机加工定位、装配工位固定到检测工装装夹的多个场景，尤其适合需要频繁拆装工件、操作空间受限的垂直压紧作业面。在小型五金件铣削加工工位，这类夹具常成组布置在工装台面上，配合定位销完成工件的快速压紧，相比传统螺栓压紧结构，单工位装夹时间可缩短70%以上，能大幅提升批量加工的节拍效率；在电子产品装配流水线的测试工位，该类夹具也常被用来固定PCB板或小型壳体，依靠稳定的压紧力避免测试过程中工件移位，同时红色的操作手柄能给作业人员明确的操作视觉提示，避免误操作。

　　从功能特性来看，该夹具依靠连杆机构的死点位置实现压紧状态的自锁，即便在承受一定振动的加工工况下，也不会出现松脱问题，压紧端的橡胶压头可以避免刚性接触划伤工件表面，同时能补偿一定的工件厚度公差，适配一定尺寸范围内的工件装夹需求。手柄端的复位弹簧可以在解锁时自动带动压紧臂抬起，无需手动扳动复位，操作时仅需单次扳动手柄即可完成压紧或解锁动作，作业人员单手即可完成操作，另一只手可以同步完成工件取放，适配单人操作的高效工位需求。底座的两个安装孔为长圆孔设计，允许安装时在一定范围内调整位置，降低安装底座的加工精度要求，适配不同的工装台面安装孔位。

　　设计思路上，该结构采用了平面多连杆的传动方案，将手柄端的输入力通过三级连杆放大后传递到压头端，在手柄操作力控制在150N以内的人体工学舒适区间内，压头端可输出数百牛的压紧力，兼顾操作轻便性与夹紧可靠性。结构上所有铰接销轴均采用间隙配合，表面做硬化处理，降低长期往复动作带来的磨损，延长夹具的使用寿命；压头端的螺杆采用细牙螺纹设计，可通过旋转调整压头的伸出长度，适配不同高度的工件装夹，调整完成后依靠锁紧螺母固定位置，避免使用过程中压头移位。整体结构的受力路径经过优化，压紧状态下所有连杆均处于二力杆受力状态，铰接点的侧向力被抵消，大幅降低销轴的磨损速率，同时整体结构的刚性得到保证，压紧状态下的形变量控制在0.1mm以内，满足机加工工位的装夹精度要求。

　　从安装边界与尺寸来看，该夹具底座的安装孔距为标准的肘节夹具安装尺寸，可直接替换同规格的市面标准垂直夹具，无需重新加工工装台面孔位；压紧臂的水平伸出长度适配常见的小型工件装夹范围，压头到底座安装面的最大开口高度可满足厚度50mm以内的工件装夹需求，整体结构的宽度尺寸控制在较小范围内，成组布置时相邻夹具的最小间距可控制在80mm以内，适合多工位密集布置的工装场景。操作手柄的长度经过人体工学优化，扳动行程控制在60度左右，操作时手柄不会超出底座的投影范围过多，避免相邻工位的操作干涉，同时手柄末端的红色塑胶套不仅提升握持摩擦力，还能起到绝缘防滑的作用，适配有一定油污的车间作业环境。

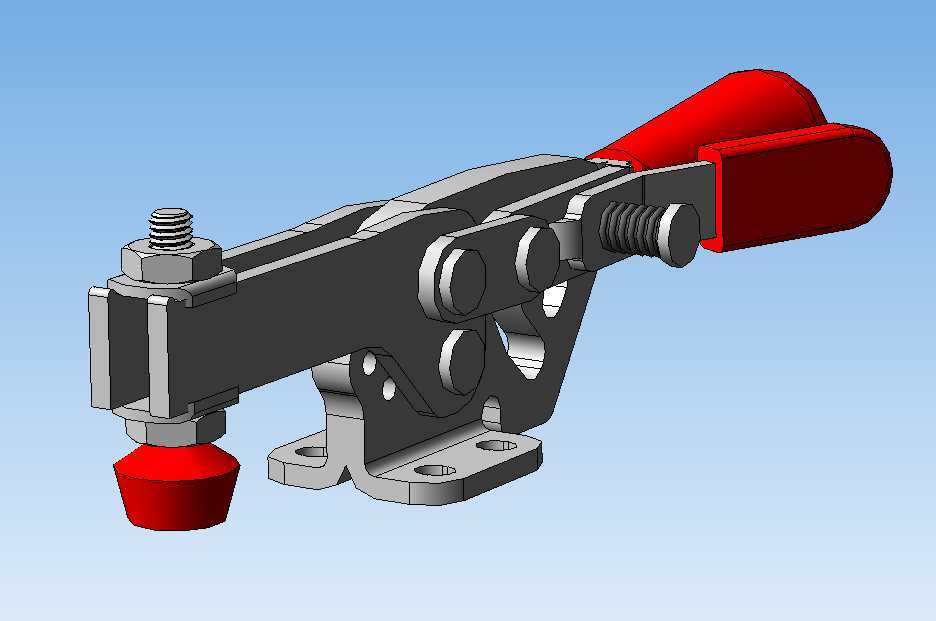

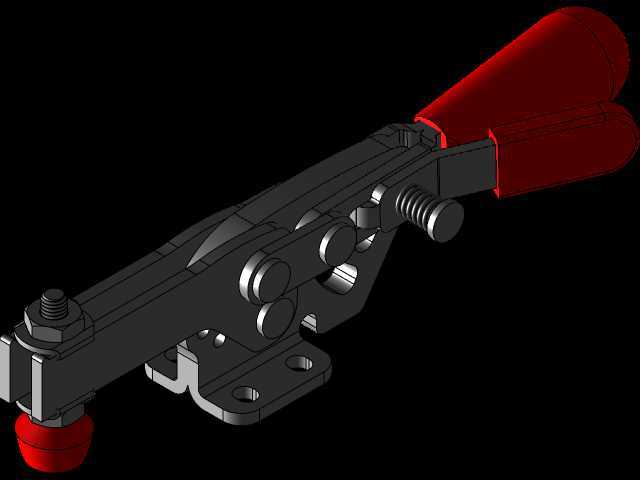

　　在实际选型应用中，这类夹具需要根据工件所需的压紧力、装夹空间的开口尺寸、安装面的孔位条件来匹配对应规格，该结构的三维模型完整还原了所有连杆、销轴、弹簧、压头、手柄的细节结构，可直接用于工装设计时的装配干涉检查、操作空间模拟，也可作为非标夹具改型设计的基础参考，通过调整压紧臂长度、压头形式、底座安装结构，可衍生出适配不同特殊工况的专用压紧夹具。
