补偿杆配套注塑机成型模板结构设计

项目分类:注塑模图纸 发布时间:2021-12-19 ID:466461
  • 补偿杆配套注塑机成型模板结构设计
  • 补偿杆配套注塑机成型模板结构设计
  • 补偿杆配套注塑机成型模板结构设计

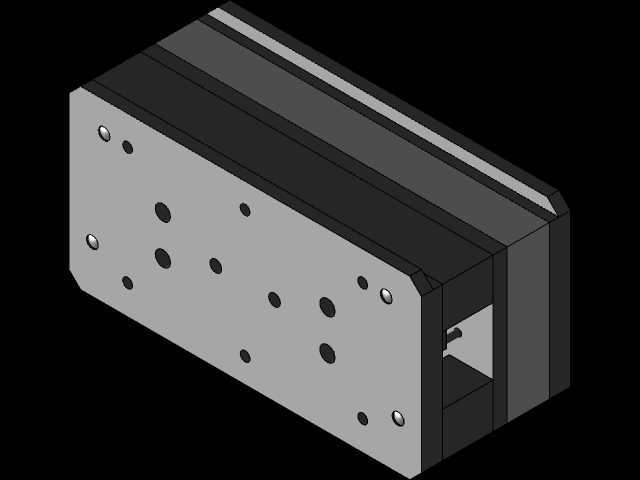

  在注塑成型生产环节里,这类配套补偿杆使用的模板,是整套注塑模具里直接决定补偿杆类长条塑件成型精度的核心成型零件,日常多应用在汽车内饰功能件、小型家电结构连接件的注塑生产工位,适配卧式注塑机的动模侧安装位,承担着成型塑件外轮廓、配合顶出机构完成脱模、传导合模压力的多重作用。从实际生产的适配需求来看,这类模板的安装边界完全匹配标准200吨级以内注塑机的模架安装槽尺寸,模板整体为长条状矩形结构,周圈预留的安装孔位严格对齐标准模架的定位销与锁紧螺丝孔距,不需要额外做安装位的二次加工就能直接装模使用,能大幅减少模具装配阶段的配做工作量。设计这类模板的时候,首先要考虑的是补偿杆类塑件的脱模斜度预留,因为塑件本身是长条状带多道加强筋的结构,

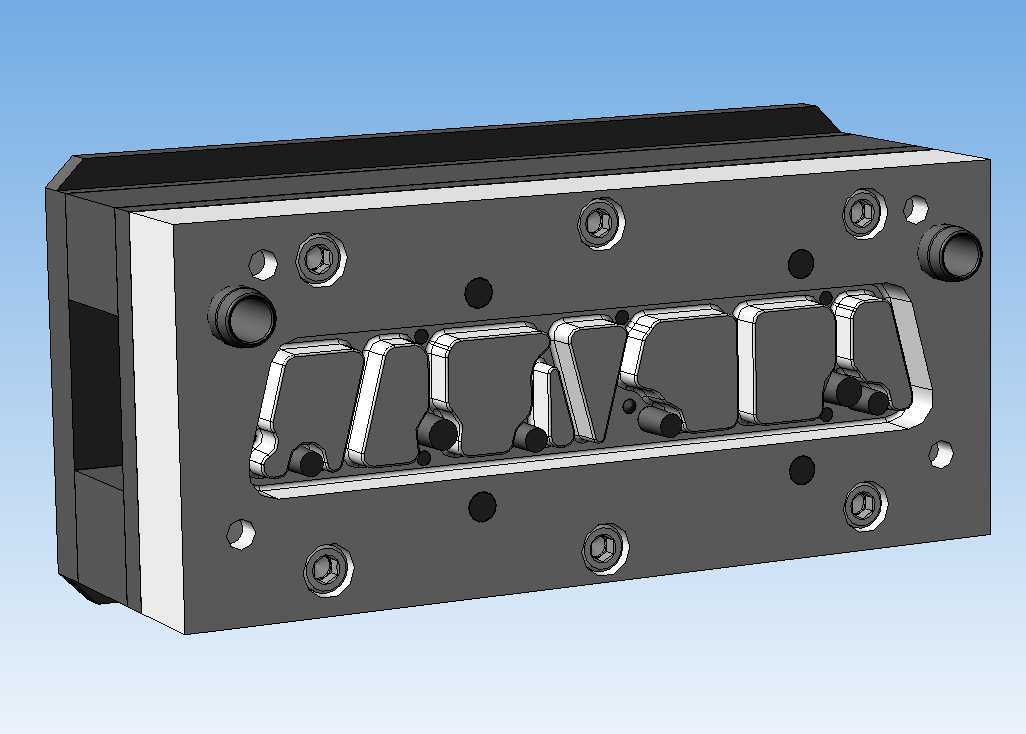

  筋位深度如果不做均匀的斜度处理,生产中很容易出现粘模、顶白的缺陷,所以模板上的每个型腔槽位都顺着脱模方向做了单边0.5度的斜度,筋位根部特意做了R0.3的圆角过渡,既可以避免注塑时应力集中导致的模板开裂,也能减少塑料熔体填充时的流动阻力,让ABS、PP这类常用注塑原料的填充过程更顺畅,减少缺胶、熔接痕的出现概率。从结构特性上看,模板上的多组型腔是按照补偿杆塑件的外轮廓做的仿形加工,相邻型腔之间的壁厚经过强度校核,在合模压力达到120MPa的时候也不会出现型腔变形的情况,模板背面的冷却水道布局完全贴合型腔的排布走向,水道距离型腔壁的距离统一控制在12mm到15mm之间,保证成型过程中每个位置的冷却速率均匀,

  不会因为冷却不均导致塑件出现翘曲变形,毕竟补偿杆类零件本身对直线度要求较高,一旦冷却不均产生形变,后续装配时就会出现卡滞、配合间隙超差的问题。实际生产使用中,这类模板需要和定模侧的型芯模板精准对合,模板周圈设置的定位锁面配合精度达到0.02mm,合模时不会出现错位飞边的问题,模板上预留的顶针孔位完全对应塑件的非外观面位置,顶出时的受力点均匀分布在塑件的筋位交汇处,避免顶出力集中导致的塑件顶穿、变形问题。很多车间在做这类长条塑件的模具设计时,容易忽略模板的排气结构设计,这款模板在每个型腔的末端都预留了深度0.02mm的排气槽,槽位直接连通模板外侧,注塑时型腔内的空气可以顺着排气槽快速排出,不会因为困气导致塑件末端出现烧焦、缺料的缺陷。

  另外考虑到注塑生产过程中模板会反复承受合模冲击与熔体的高压冲刷,模板的选材一般会预硬到HRC38-42,型腔表面做抛光处理到Ra0.8,既可以减少熔体流动的摩擦阻力,也能提升模板的耐磨性能,延长模具的整体使用寿命,正常维护的情况下这套模板可以完成30万模次以上的生产,不需要做型腔的补焊修复。在安装适配层面,模板的厚度尺寸严格匹配标准模架的开模行程要求,不会因为模板过厚导致开模距离不足,无法顺利取出塑件,也不会因为模板过薄导致刚性不足,生产中出现胀模飞边的问题。模板侧面预留的撬模槽位置方便后期模具维护时拆分动定模,不需要用撬棍硬敲模板边缘,避免损伤模板的配合面。从成型工艺适配的角度来说,这款模板的浇口位置设置在型腔的侧端,适配侧浇口的进料方式,浇口的截面尺寸经过核算,既能保证熔体快速填充型腔,也能在后续去浇口工序时方便处理,不会在塑件外观面留下明显的浇口痕迹。很多新手设计这类长条类注塑件的模板时,往往会把型腔的排布做得过于紧凑,导致相邻型腔之间的冷却水道互相干涉,或者模板整体刚性不足,这款模板在设计阶段就做了有限元的受力仿真,确认在最大锁模力下模板的形变量控制在0.01mm以内,完全满足精密注塑的尺寸精度要求,生产出来的补偿杆塑件尺寸公差可以稳定控制在GB/T14486的MT5级精度范围内,不需要后续做二次的整形加工,直接可以进入装配工序使用。
