多腔式汤匙注塑成型模具结构设计

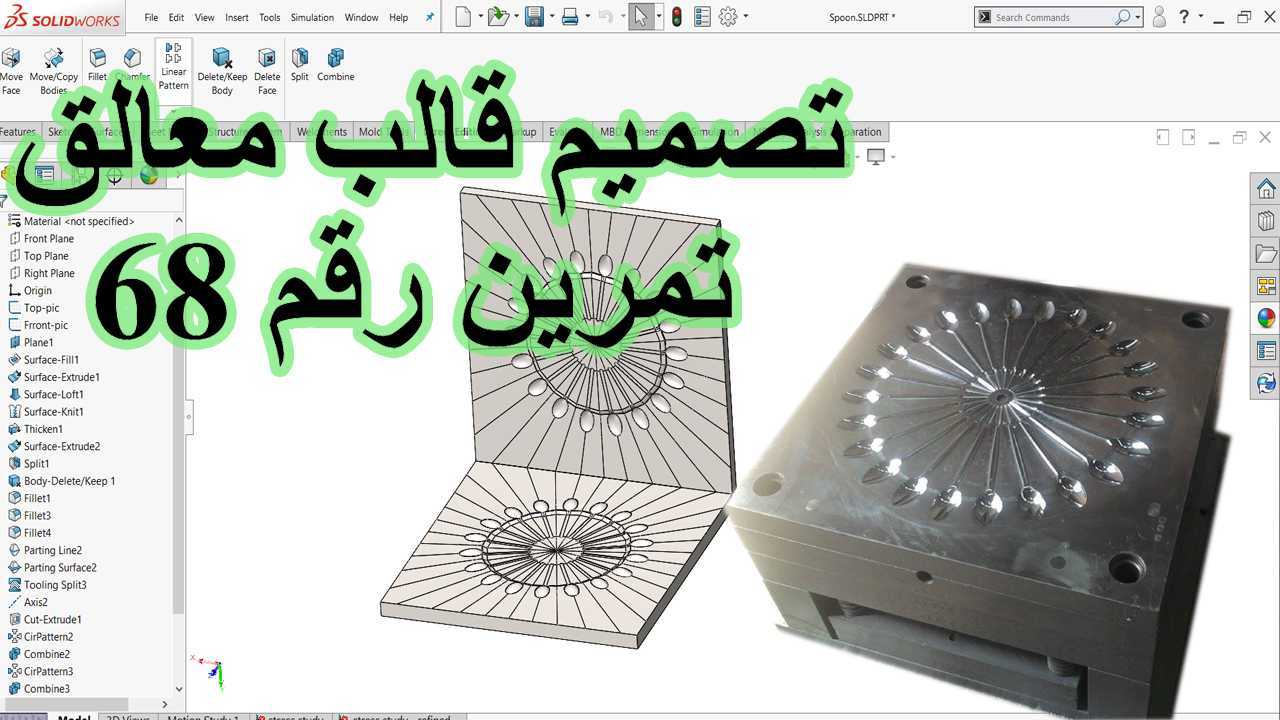

　　这套模具针对一次性PP汤匙的批量注塑生产设计，适配卧式注塑机的装模规格，模架采用标准龙记模坯，整体安装边界控制在350300280mm范围内，可直接适配120吨锁模力的常规注塑设备，无需额外改装机台压板槽与定位环结构。从成型逻辑来看，模具采用辐射式多腔排布，单模次可成型24件汤匙产品，腔位围绕浇口套做圆周均布，这种排布方式能最大程度缩短熔体从主浇道到各型腔的流动距离，减少各腔位的充填时间差，避免个别产品出现缺胶、飞边或者内应力不均的问题，流道采用圆形截面热流道结构，能有效降低浇注系统凝料占比，减少原料浪费，同时缩短成型周期。分型面设计贴合汤匙的曲面造型，动定模贴合处做了0.02mm的溢料槽结构，能在合模时快速排出型腔内的空气，

　　避免产品表面出现烧焦、气泡缺陷，汤匙的勺柄部位做了针对性的脱模斜度设计，斜度控制在1.5°，既保证成型后产品能顺利从型腔脱出，不会出现粘定模的情况，也不会因为斜度过大导致产品尺寸超差。冷却系统采用环绕式水路布置，在定模型腔板、动模型芯板分别开设直径8mm的冷却水道，水道距离型腔壁的距离控制在15mm，保证成型过程中模温均匀控制在40-60℃区间，避免产品因为冷却不均出现翘曲变形，尤其是勺头的薄壁区域，专门增设了局部冷却水井，强化该区域的冷却效率，平衡厚薄壁的冷却速率。顶出结构采用顶针+推板组合的方式，在汤匙勺柄的末端设置扁顶针，同时在整个型腔的外围设置环形推板，开模后顶出动作同步作用，避免薄壁的汤匙产品在顶出过程中出现顶白、

　　顶穿的问题。导向系统采用标准导柱导套配合，四个角位的导柱做了偏置设计，防止装模时动定模装反，导柱表面做了氮化处理，提升长期开合模的耐磨性能，保证模具的使用寿命能达到30万模次以上。这套模具主要面向一次性餐饮具的量产场景，适配食品级PP原料的成型要求，型腔表面做了镜面抛光处理，粗糙度达到Ra0.8，成型后的汤匙表面无明显合模线、划痕，可直接满足食品接触类产品的外观要求，不需要额外做表面处理工序。
