氟利昂制冷压缩机油位控制装置结构

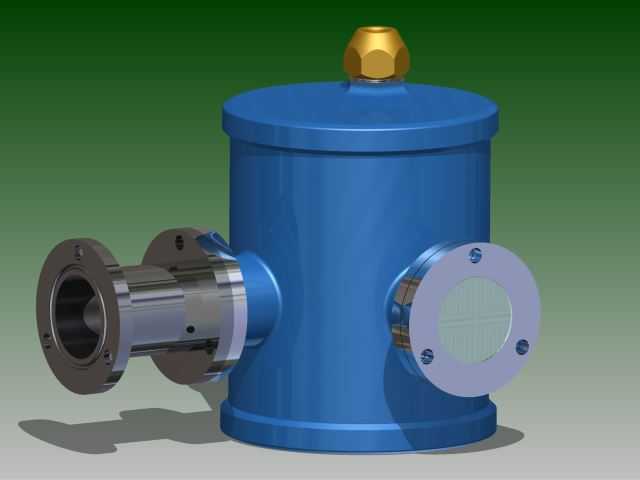

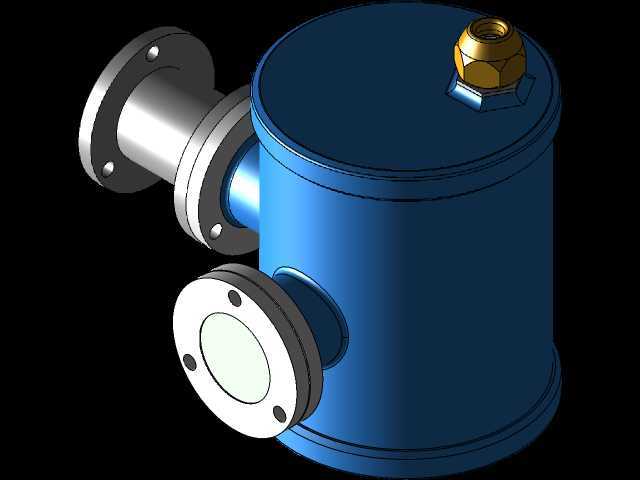

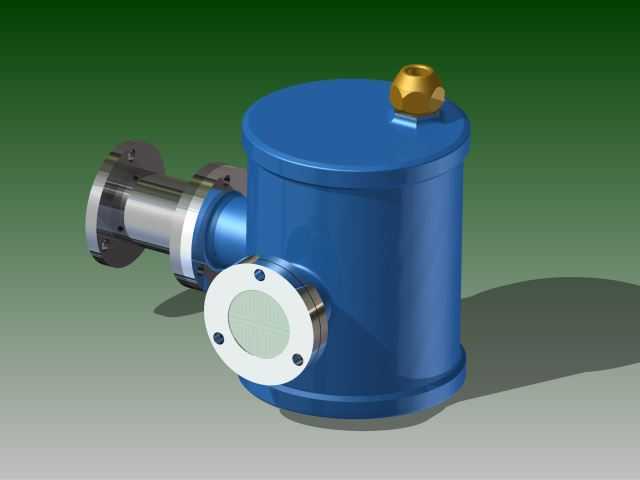

　　在氟利昂工质的制冷压缩机组运行体系里，油位稳定是保障运动部件润滑可靠性、避免缺油抱轴故障的核心前提，这款适配氟利昂压缩工况的油位控制装置，正是针对制冷系统油路的油位管控需求完成的结构设计。从实际安装场景来看，该装置通常串接在压缩机曲轴箱的侧部油路接口上，左侧带法兰的连接端直接对接压缩机箱体的预设油路开口，法兰端面预留的密封槽可适配不同厚度的密封垫片，安装时通过均布的螺栓完成压紧固定，能在氟利昂带压运行的工况下保证接口处的静密封可靠性，避免工质与润滑油的泄漏。装置顶部的黄铜材质接头为外接平衡管路接口，可连通压缩机曲轴箱的气相空间，保证装置内部腔体与曲轴箱内部压力一致，让油位能够真实反映曲轴箱内的实际润滑油液位，

　　避免压差导致的油位显示失真。右侧的透明视窗结构采用法兰压装的固定形式，视窗周边均布的紧固螺栓可将透明耐压镜片压紧在密封垫上，运维人员在日常巡检时可直接透过视窗观察内部油位高度，无需拆解管路即可判断润滑油存量是否处于合理区间，大幅降低制冷机组日常运维的检查成本。主体腔体采用圆柱形桶式结构，这种结构在承压工况下的应力分布更均匀，能够承受氟利昂制冷系统运行时的内部压力波动，不会因为长期带压运行出现腔体变形的问题。设计过程中充分考虑了制冷系统的实际运行特性，装置内部的流道做了圆弧过渡处理，避免润滑油在腔体内部出现流动死区，防止长期运行后润滑油中的杂质在死角沉积堵塞油路；同时腔体的容积设计匹配常规中小型制冷压缩机的油路循环量，

　　既不会因为容积过大导致润滑油滞留量过多影响系统循环，也不会因为容积过小导致油位波动幅度过大，造成控制信号误触发。安装边界方面，左侧法兰的定位止口尺寸与常规制冷压缩机的侧部安装接口通用，安装时无需额外加工过渡转接件，装置整体的径向尺寸控制在合理范围，不会与压缩机周边的管路、阀件产生安装干涉；顶部接头采用标准管螺纹规格，可直接匹配制冷系统常用的紫铜平衡管路，现场配装时无需特殊加工接头。在功能实现上，该装置除了基础的油位观测功能外，腔体内部预留了液位控制元件的安装空间，可根据实际控制需求加装浮球式液位开关，当油位低于设定阈值时可触发补油信号或者机组保护停机信号，避免压缩机在缺油状态下持续运行造成运动部件磨损。

　　视窗镜片选用耐氟利昂腐蚀的透明耐压材质，长期接触氟利昂与润滑油的混合介质不会出现雾化、开裂的问题，保证全生命周期内的观测清晰度；各连接部位的密封件均适配氟利昂工质的溶胀特性，不会因为长期浸泡在氟利昂与润滑油的混合介质中出现密封失效。从结构建模的角度来看，该装置的各部件配合公差经过合理设定，法兰连接面的平面度、视窗安装槽的同轴度、顶部接头的螺纹精度都按照制冷设备的行业标准设定，建模过程中充分考虑了加工工艺的可行性，主体腔体采用铸件成型后加工配合面的工艺路线，所有加工面的余量设置符合常规金属切削加工的要求，不会出现无法加工的结构特征；左侧的连接管段与主体腔体采用焊接连接结构，焊接位置做了应力释放的结构设计，避免焊接变形影响配合面的安装精度。在实际选型应用中，该装置适配采用氟利昂作为工质的活塞式、螺杆式中小型制冷压缩机，可用于冷库机组、工业冷水机组、商用空调制冷机组等多种场景的油路系统，安装后可有效提升制冷压缩机组运行的可靠性，降低因油位异常导致的机组故障概率。
