工程网络管线对接用对开式定型夹具结构

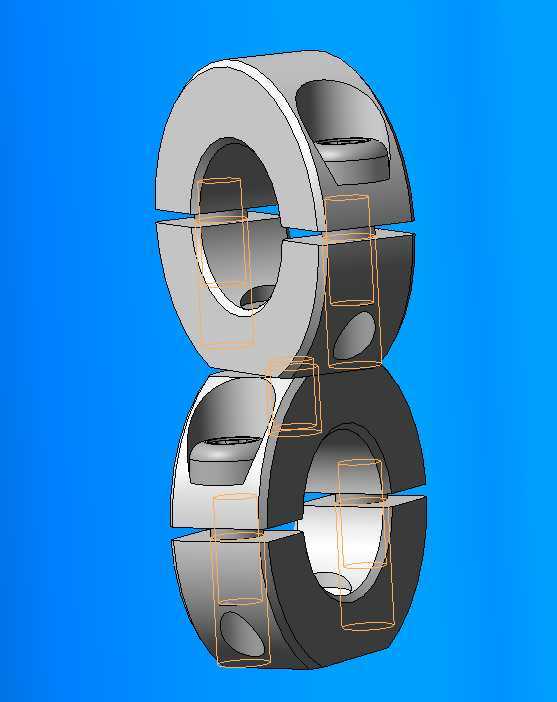

　　在工程现场的网络布线、弱电管线布设作业中，经常会遇到多组并行管线需要在指定节点做径向定位、同时预留后期维护拆装空间的场景，这类场景下传统的整环式管夹需要从管线端部穿套安装，遇到已经布设完成的既有管线改造作业时，往往需要拆解整段管线才能完成夹具安装，不仅作业效率低，还容易扰动已经布设完成的线路接头，造成信号传输故障。这款对开式结构的定型夹具，就是针对这类现场作业痛点做的结构优化，整体采用上下对称的两半式对合结构，夹体的开合缝沿着径向贯通整个环体，安装时不需要从管线端部穿入，只需要将两半夹体从管线外侧对合扣接，就能完成在管线任意位置的固定作业，完全适配既有管线改造、中途加装固定点的作业需求。夹体的内孔做了适配圆形管线外壁的圆弧面设计，

　　圆弧面的粗糙度控制在适合抱紧管线的区间，既不会因为接触面过于光滑导致夹紧后管线出现轴向窜动，也不会因为接触面粗糙度过高夹伤管线外护层，对于带PE外护层的网络通讯线缆、薄壁穿线硬管都能提供足够的抱紧力，同时不会损伤被夹持件的外表面。夹体上预留的多个方形定位槽，是用来配合现场的安装支架做周向防转设计的，当夹具需要固定在安装座上时，支架上对应的定位凸台可以嵌入这些槽位内，避免夹具在长期使用过程中因为管线振动、外力触碰出现周向转动，保证管线的布设角度始终符合设计要求。夹体上的椭圆型沉孔结构，是用来穿装锁紧紧固件的，这类长圆形的过孔设计可以抵消一部分安装时的孔位误差，现场安装时即使两个半夹的安装孔位存在小范围的偏差，

　　也能顺利穿入紧固件完成锁紧，不需要对夹体做二次锉修加工，降低现场安装的操作难度。从安装边界来看，这款夹具的对合面没有做复杂的止口结构，两个半夹的对接面为平面加工，加工时只需要保证平面度就可以实现贴合，加工难度低，后期维护时只需要松开紧固件就能直接拆开夹具，不需要挪动管线本身的位置，对于需要定期检修的网络管线节点来说，这种结构可以大幅降低后期维护的作业量。夹体的外轮廓做了圆弧过渡处理，没有尖锐的棱角，在布线密集的桥架内安装时，不会刮蹭相邻的其他线缆外护层，适合在空间紧凑的布线场景下使用。在实际的工程应用中，这类夹具不仅可以用来固定单根管线，还可以通过夹体外侧的平面做叠装组合，也就是将两组夹具沿着轴向叠放在一起，

　　分别固定上下排布的两根管线，实现多管线的并行定位，叠装时两个夹具的对接平面可以完全贴合，不需要额外的转接件就可以实现稳定连接，适合在弱电井、设备机柜内部这类空间有限的场景下做多路管线的整理固定。夹体的夹紧力可以通过锁紧紧固件的预紧力做调整，针对不同外径、不同外护层硬度的管线，可以灵活调整锁紧程度，既可以固定硬质的金属穿线管，也可以固定柔性的通讯线缆，适配场景覆盖了室内网络布线、室外管网布设、设备内部走线固定等多个工程场景。设计这款结构的时候，特意规避了传统管夹需要整环套装的结构缺陷，所有的受力部位都做了等强度优化，夹体的壁厚在保证夹紧刚度的前提下做了减薄处理，既不会因为壁厚过薄导致夹紧时出现夹体变形，也不会因为壁厚过大造成材料浪费、整体重量过高的问题，对于批量应用的工程场景来说，这种轻量化的等强度设计可以有效降低整体的材料成本。夹体上的所有槽位、孔位都采用了规则的几何结构，加工时可以通过常规的铣削、钻削工艺完成，不需要特殊的定制刀具，适合批量加工生产，加工过程中的工艺容错率高，不会因为小范围的加工误差影响整体的装配性能。
