轴类零件焊接定位工装夹具结构

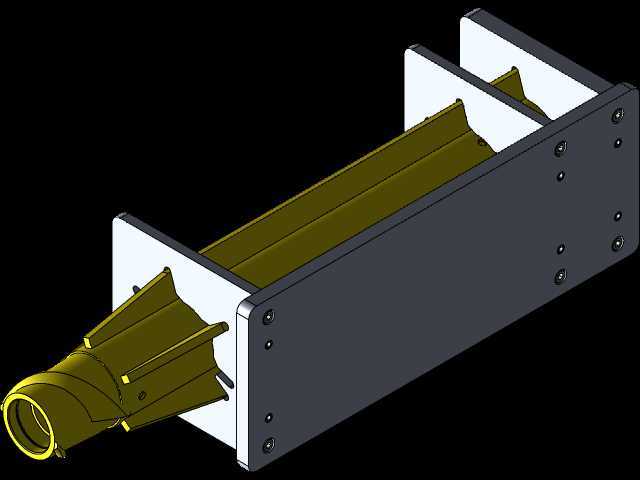

　　在金属结构件焊接加工场景中，长轴类带异形端头的工件焊接一直存在装夹定位难度大、焊接过程工件易形变、同轴度难以保证的问题，这款焊接定位工装正是针对这类加工痛点开发的专用装夹结构。从实际加工场景来看，这类工装主要适配车间小批量轴类组件的焊接工序，替代传统划线找正、多点位临时点焊固定的低效作业方式，能够在焊接前快速完成工件的径向定位与轴向锁紧，避免焊接过程中工件受热应力影响出现偏移、翘曲，保障焊接后组件的形位公差符合装配要求。工装的整体支撑结构采用卧式布局，底部为整块平直安装基座，作为整套工装的定位基准面，基座上根据待焊接轴件的长度分布设置了两组立式定位挡板，挡板上开设与轴件外轮廓匹配的定位型孔，

　　其中靠近工件端头的一侧挡板集成了轴向顶紧机构，通过带螺纹的顶紧端头配合锁紧螺母，实现工件装入后的轴向固定，防止焊接过程中工件沿轴向窜动。设计过程中，定位挡板的型孔轮廓并非简单的圆孔结构，而是完全匹配待焊接轴件的外截面形状，轴件上的凸起棱边可与型孔的凹槽形成周向限位，无需额外添加周向锁紧结构即可限制工件的转动自由度，大幅简化了装夹操作步骤。考虑到焊接作业的高温环境，定位挡板与基座的连接采用可拆卸式的螺栓固定结构，当长期使用出现定位面磨损、焊渣粘附导致定位精度下降时，可快速更换对应规格的定位挡板，无需报废整套工装，降低车间工装维护成本。安装边界方面，整套工装的基座底面为全平面结构，可直接固定在焊接工作台的T型槽上，

　　也可配合快速夹钳实现工装在不同工位间的快速转移，基座的宽度尺寸略大于两侧定位挡板的外伸宽度，保障工装放置时的稳定性，不会因工件装夹时的侧向力出现倾翻。顶紧机构的行程设计覆盖了同系列不同长度轴件的装夹需求，调整顶紧螺栓的伸出长度即可适配一定长度范围内的轴类工件焊接，无需针对每一款长度相近的工件单独制作工装。从功能特性来看，工装装入工件后，工件的焊接区域完全暴露在两组定位挡板之间的开放空间内，焊枪可从多个角度接近焊缝位置，不会出现工装结构遮挡焊接路径的问题，同时定位挡板距离焊缝预留了足够的安全距离，避免焊接飞溅直接粘附在定位型孔内影响后续装夹精度。在实际使用过程中，操作人员只需将待焊接的轴段依次对齐穿入两组定位挡板的型孔内，

　　调整各轴段的对接位置后，旋紧端部的顶紧机构即可完成装夹，整个找正装夹过程相比传统方式可缩短七成以上的辅助时间，同时焊接后工件的同轴度偏差可控制在较小范围内，减少后续焊后校形的工作量。工装的结构没有多余的复杂传动部件，整体为纯机械定位结构，日常维护仅需定期清理焊渣、在顶紧螺纹处涂抹耐高温润滑脂即可，不存在气动、液压元件的故障风险，适合焊接车间多粉尘、高温的恶劣作业环境长期使用。针对不同截面形状的轴类工件，只需更换对应型孔的定位挡板，即可快速切换装夹适配对象，具备一定的通用适配能力，能够覆盖车间内多数长轴类焊接组件的装夹需求。
