大型游艇配套1500kg级船用铝制起重吊机

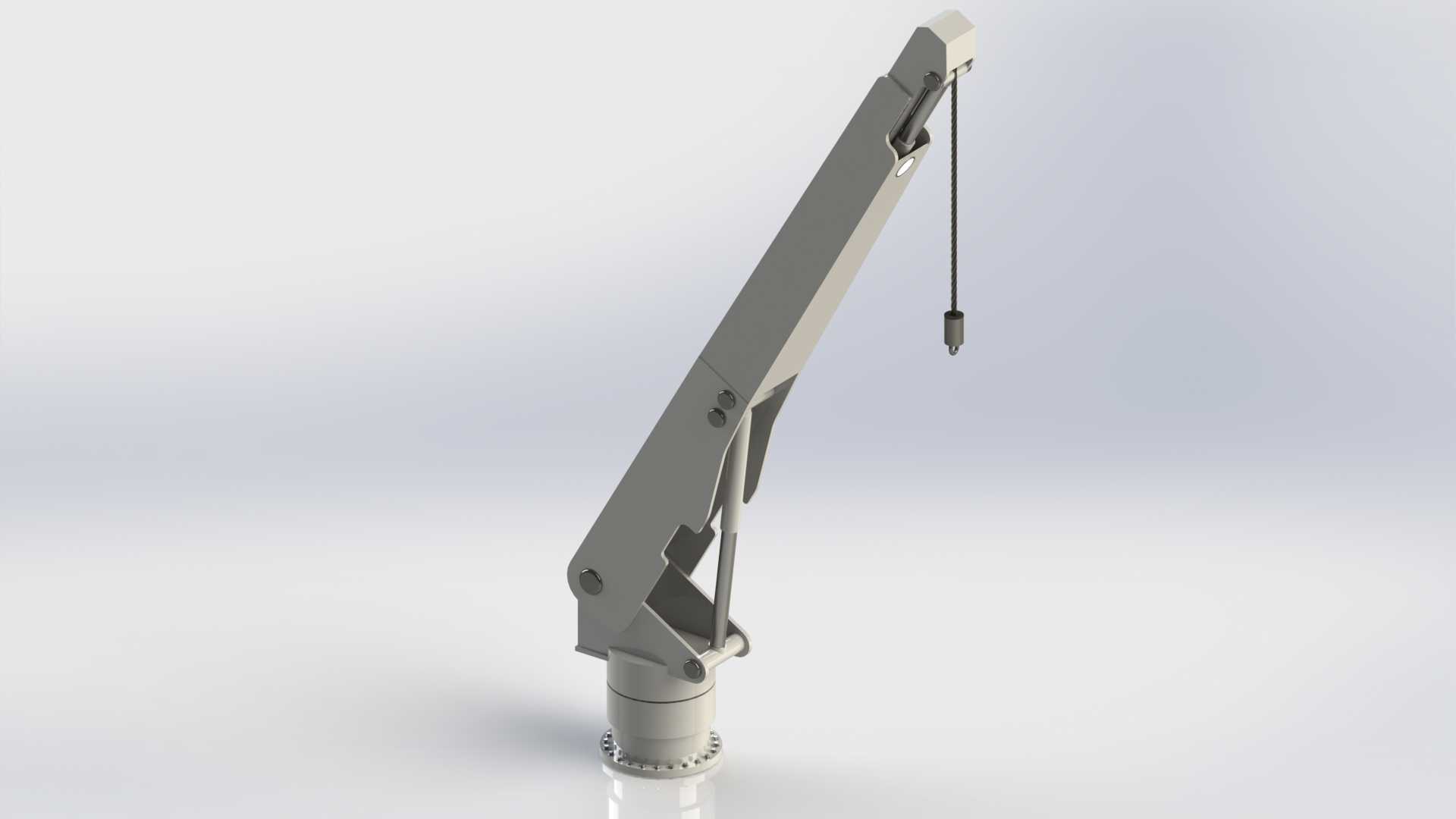

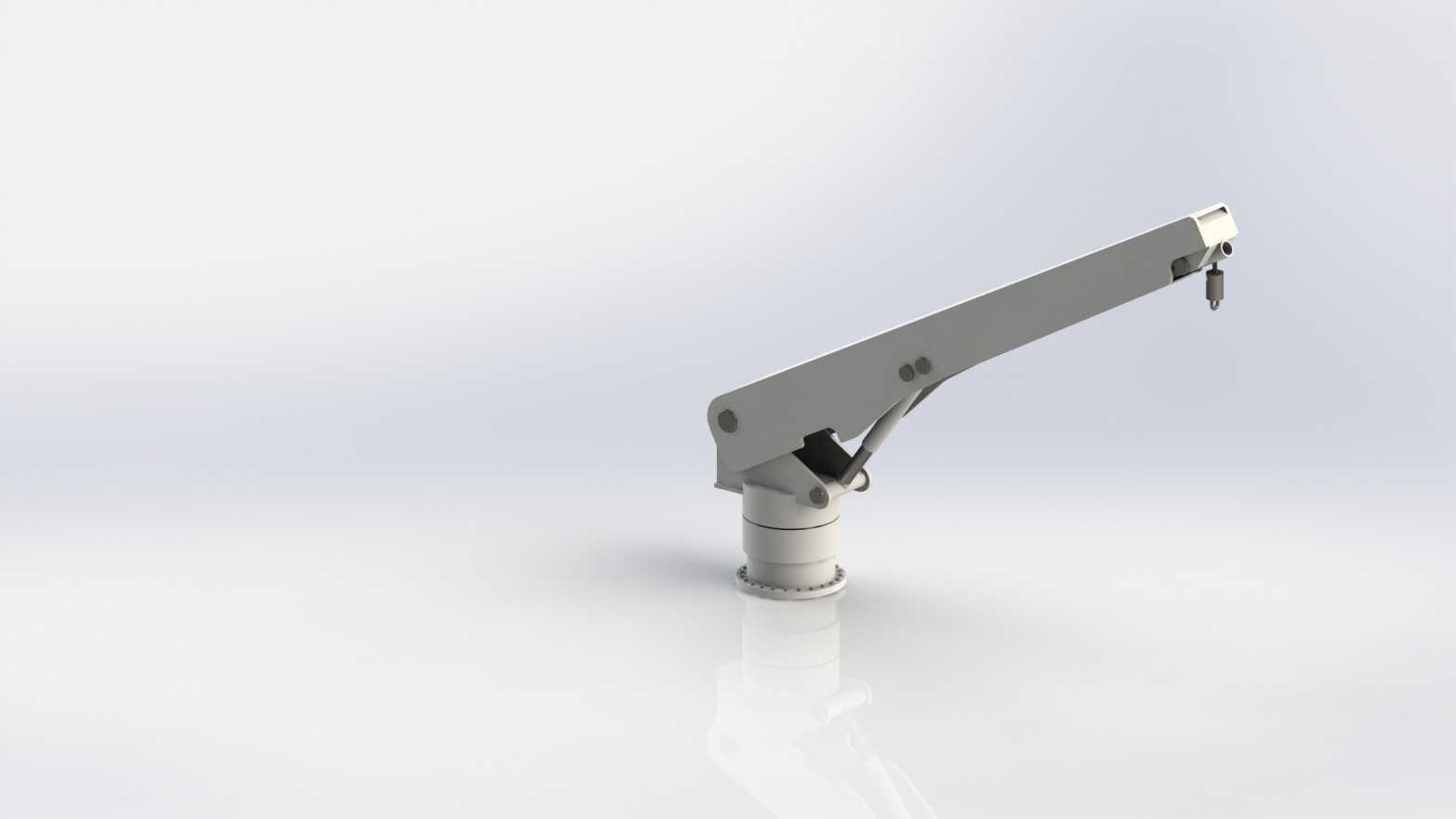

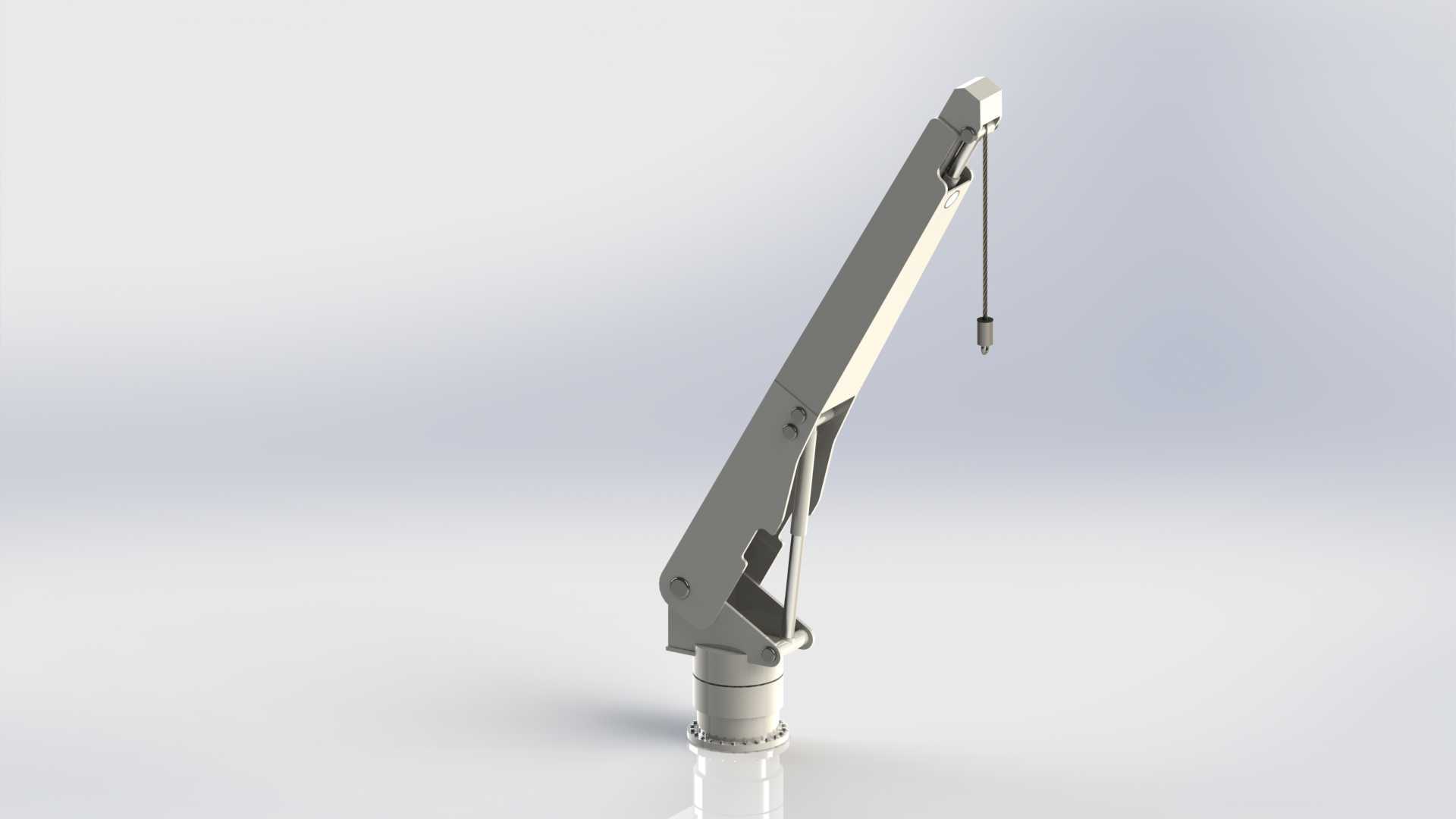

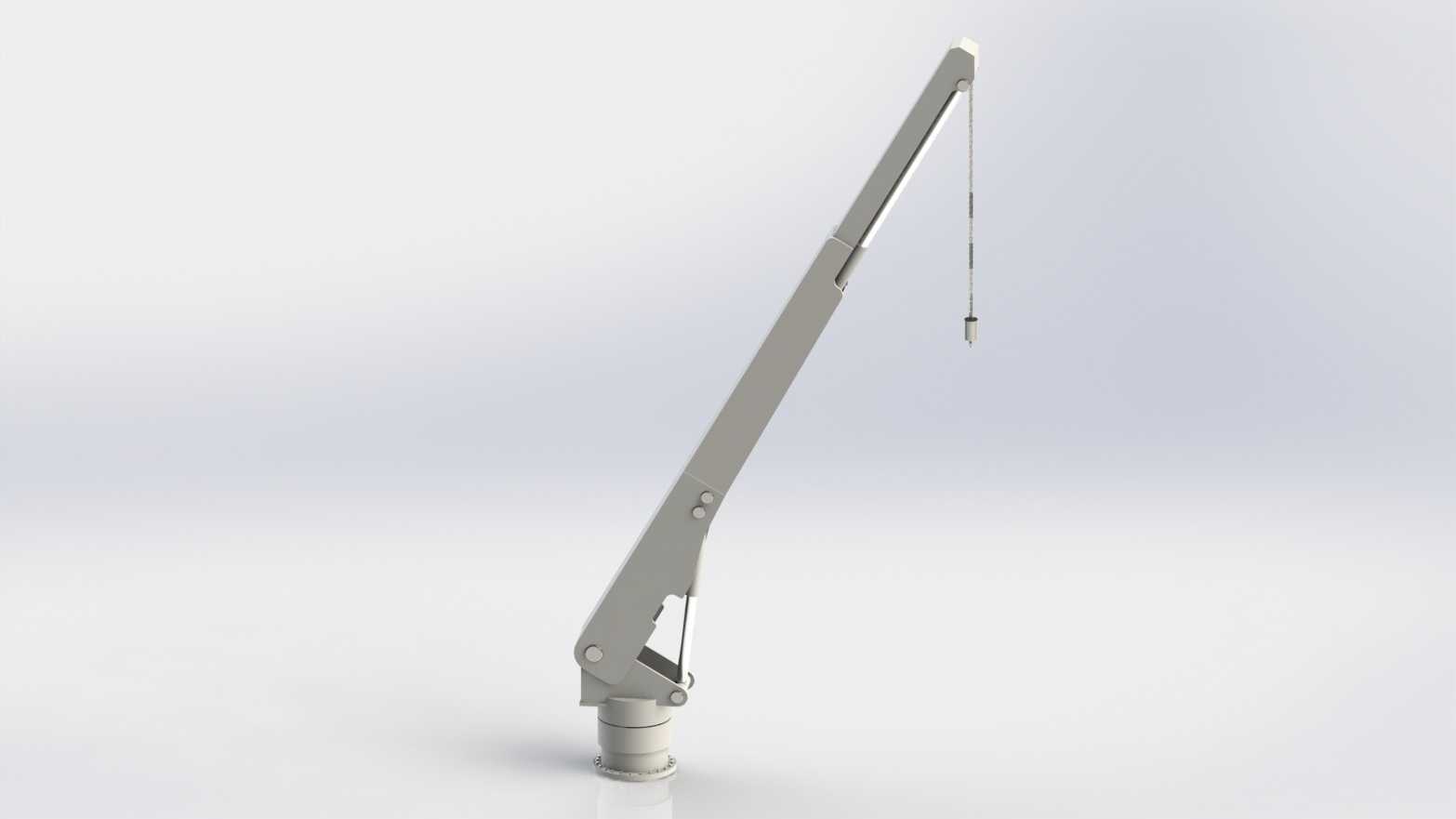

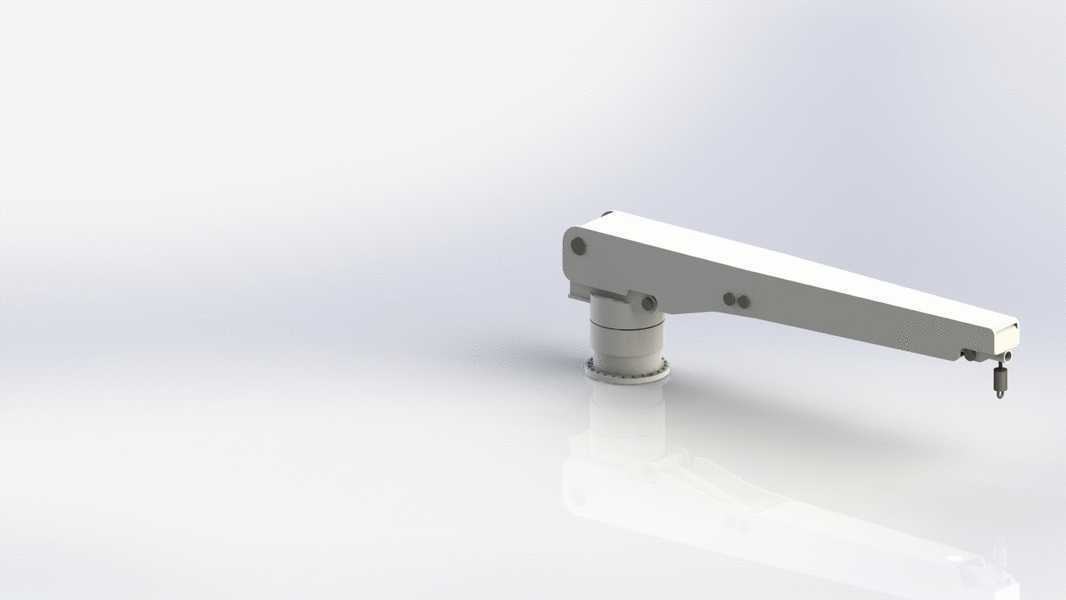

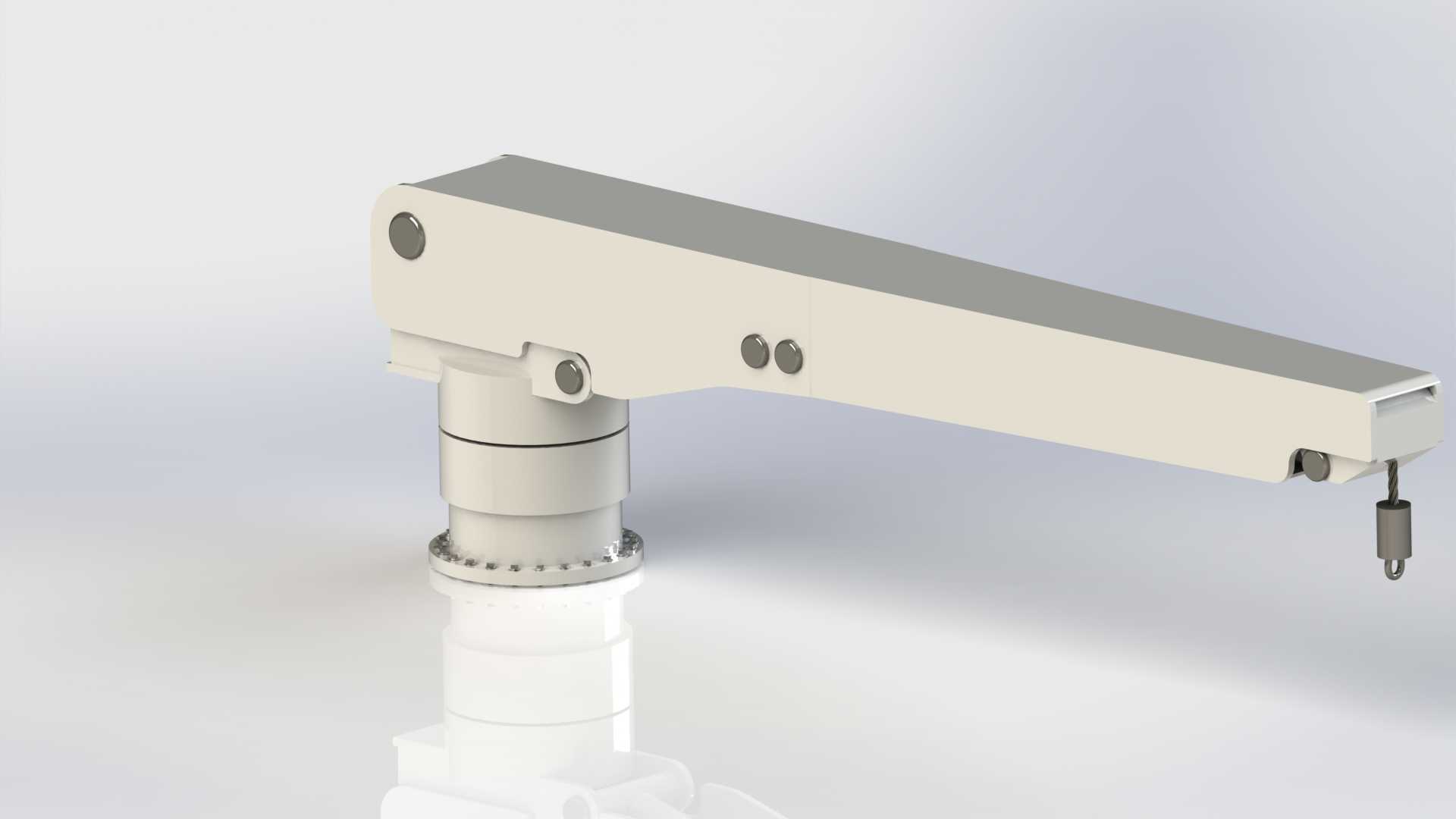

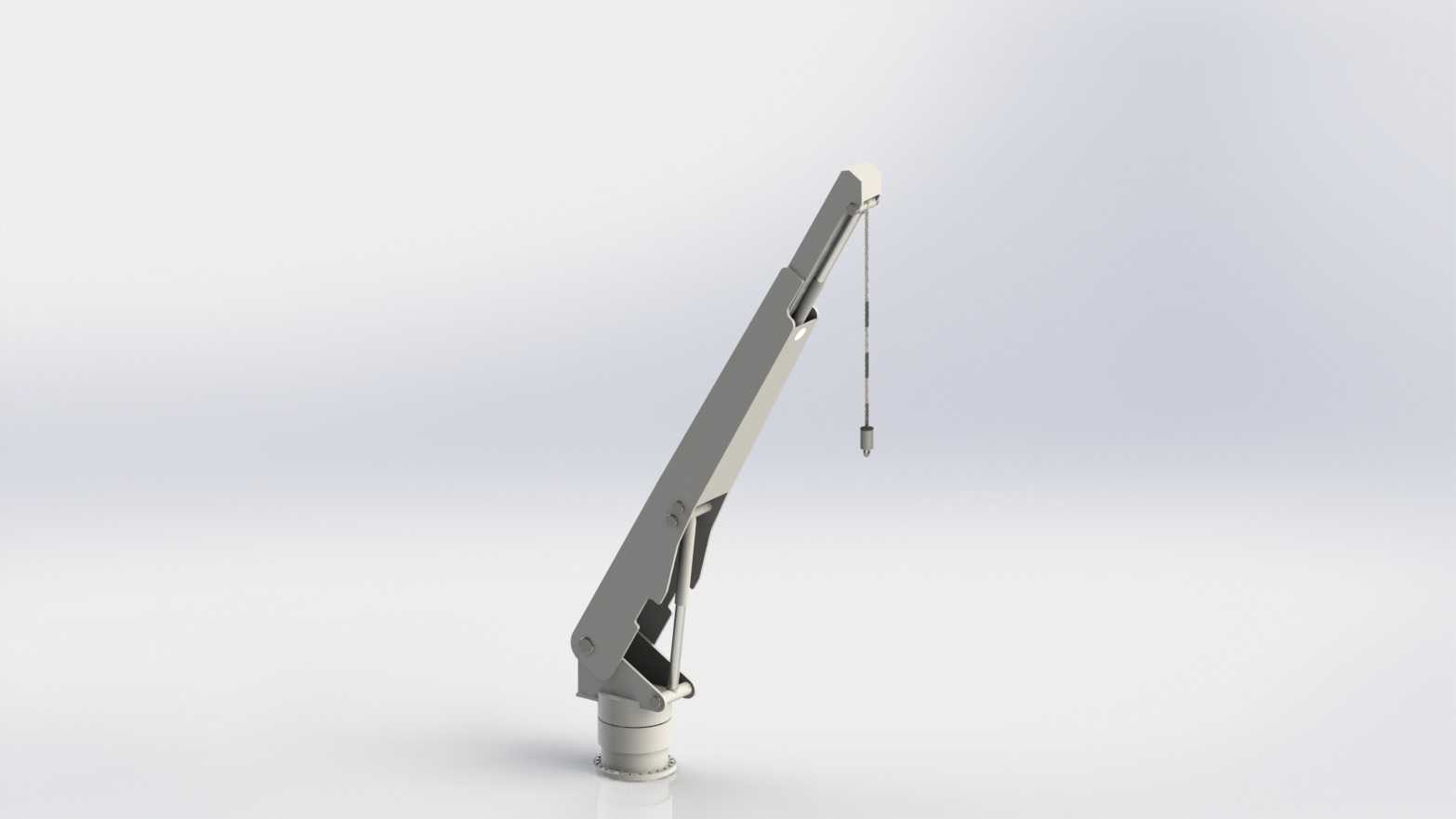

　　在大型游艇的甲板作业场景中，这类铝制起重吊机是承担舷侧物资转运、附属小艇收放、水上作业装备吊装的核心甲板设备，区别于岸基起重设备，船用场景对设备的自重、耐蚀性、安装适配性有着极为严苛的要求，铝合金材质的选型正是为了在保证结构强度的前提下，尽可能降低上层甲板的载荷负担，避免整船重心过度抬升影响航行稳性。从结构设计逻辑来看，该吊机采用基座回转式布局，底部安装法兰直接与甲板预埋的加强结构刚性连接，回转支承集成在基座内部，可实现360度全周回转作业，覆盖舷侧及甲板周边的作业范围，吊臂采用变截面箱型铝结构，在保证抗弯抗扭刚度的同时，尽可能缩减臂架自重，臂架末端集成吊具滑轮组，配合内置的液压卷扬系统实现吊重的升降动作。

　　液压驱动单元全部集成在臂架与基座的内部腔体中，外露管路做了防盐雾腐蚀处理，适配海洋高湿高盐的使用环境，避免长期露天放置出现结构锈蚀或管路渗漏的问题。额定1500kg的载重量完全覆盖大型游艇日常使用中的吊装需求，不管是转运补给物资、收放附属的交通艇，还是吊装潜水装备、水上运动器材，都能在额定载荷范围内稳定作业，不会出现过载冗余不足的问题。设计过程中需要重点考量安装边界的匹配性，基座的安装孔位需要对应甲板下方的结构加强筋位置，避免吊装作业时局部应力集中造成甲板结构变形，臂架在全收状态下的轮廓尺寸需要满足游艇通行净空要求，不能遮挡甲板的正常通行通道，也不能超出船体的外轮廓尺寸影响靠泊安全。

　　回转动作的限位设计需要结合船舷的护栏位置做软限位设置，避免吊臂回转过程中碰撞上层建筑或护栏结构，液压系统的工作压力设定需要匹配铝制结构的许用应力，避免瞬时压力过载造成结构件出现塑性变形。臂架的变幅动作采用液压缸直推结构，相比钢丝绳变幅的形式，在船舶横摇纵摇的工况下具备更好的刚性锁止能力，不会因为船体晃动出现吊臂幅度不受控变化的问题，作业过程中的稳定性更强。考虑到游艇的外观一致性要求，铝制结构的外表面做了同船体色系的氧化或喷涂处理，不会破坏整船的外观协调性，设备的操作位置设置在基座侧方的安全区域，操作人员可以直接观察到吊重的作业状态，同时预留了遥控操作的接口，可适配不同作业场景下的操作需求。日常维护层面，

　　所有的润滑点都设置在易接近的位置，回转支承、液压缸铰接点的润滑作业不需要拆解外部护板就能完成，液压油的更换、滤芯的维护都预留了足够的操作空间，降低船端日常运维的难度。结构受力分析阶段，需要结合船舶航行中的加速度载荷做复合工况校核，不仅要考虑静载下的额定起重量，还要叠加船舶横摇5度、纵摇2度工况下的附加动载荷，保证在恶劣海况下的作业安全性，所有的连接螺栓都采用不锈钢材质，避免不同金属接触出现电化学腐蚀的问题，连接面之间做绝缘隔离处理，延长结构的使用寿命。吊臂的长度设计经过多轮优化，在满足最大作业幅度覆盖舷侧起吊点的前提下，尽可能缩短全伸臂长，降低臂架端部的挠度，保证吊重作业的定位精度，不管是将小艇从水面回收到甲板支架上，还是将补给物资从转运船吊装到本船甲板，都能实现精准对位，减少作业过程中的碰撞风险。
