带槽轴端用外卡式挡圈组

　　在各类旋转轴系的装配场景中，轴端零件的轴向窜动控制一直是结构设计里不可忽视的细节，这类带槽轴端适配的外卡式挡圈，就是专门针对轴端开有环形卡槽的安装场景设计的轴向限位元件。日常做设备结构设计时，经常会遇到轴端需要固定轴承内圈、齿轮、带轮这类回转零件的情况，相比轴端挡板、圆螺母锁紧的固定方式，这类卡装式挡圈占用的轴向空间极小，不需要在轴端加工螺纹孔或者预留足够的螺母锁紧空间，对于轴向安装尺寸受限的紧凑结构来说，是性价比极高的限位方案。

　　这套挡圈覆盖了多档不同轴径的适配规格，从最小的小直径仪表轴到常规工业传动级别的轴径都有对应型号，每一款挡圈的开口卡爪尺寸都严格匹配对应轴径的卡槽深度与宽度，安装时只需要用卡簧钳撑开两个钳口对应的挂耳，将挡圈的内圈卡入轴端预先加工好的环形卡槽内，松开卡簧钳后挡圈依靠自身的弹性变形张力牢牢卡在卡槽中，挡圈的环形端面会高出轴的外圆柱面，形成一圈均匀的轴向限位挡边，刚好抵住套在轴上的零件端面，阻止零件沿轴向向外窜动脱出。

　　从结构设计的角度看，这类挡圈的外形做了针对性的优化，两个对称的挂耳位置专门预留了卡簧钳的操作孔，不管是装配还是后期拆卸维护，都不需要额外设计复杂的工装，用标准的外卡簧钳就能快速完成操作。挡圈的本体采用等厚度的冲压结构，截面受力均匀，在承受轴向载荷的时候，应力不会集中在某一个局部位置，正常工况下不会出现挡圈断裂或者脱出卡槽的问题。不同规格的挡圈，其外圆直径、内卡接直径、挂耳间距、本体厚度都和对应轴径的安装边界做了匹配：小规格挡圈厚度更薄，适配轻载的精密传动轴系，不会因为挡圈本身的厚度占用过多轴向装配空间；大规格挡圈厚度相应增加，外圆挡边的宽度也更大，能够承受更大的轴向推力，适配重载传动场景下的零件限位需求。

　　实际应用中，这类挡圈的使用场景覆盖极广，从小型电机的输出轴限位、减速机内部齿轮轴的轴向固定，到输送机辊筒的轴端定位、自行车轮轴的零件锁紧，甚至是小型家电的旋转轴结构里，都能看到这类挡圈的身影。设计选型的时候，首先要确认轴端加工的卡槽尺寸是否和挡圈的卡接参数匹配，卡槽的位置要距离轴端有足够的距离，保证挡圈卡入后，挡圈的限位端面能够完全抵住被固定零件的端面，不会出现零件压在挡圈挂耳上的情况——挂耳位置是卡簧钳的操作位，本身不承受轴向载荷，如果被零件压住，不仅会导致挡圈无法正常拆卸，长期受力还可能造成挂耳断裂，引发挡圈失效。另外在安装空间校核时，要注意挡圈外圆的最大回转直径，避免挡圈安装后和周边的静止零件发生刮蹭，尤其是在有壳体包围的封闭传动结构里，要预留足够的径向间隙，防止旋转过程中挡圈和壳体摩擦产生异响或者磨损。

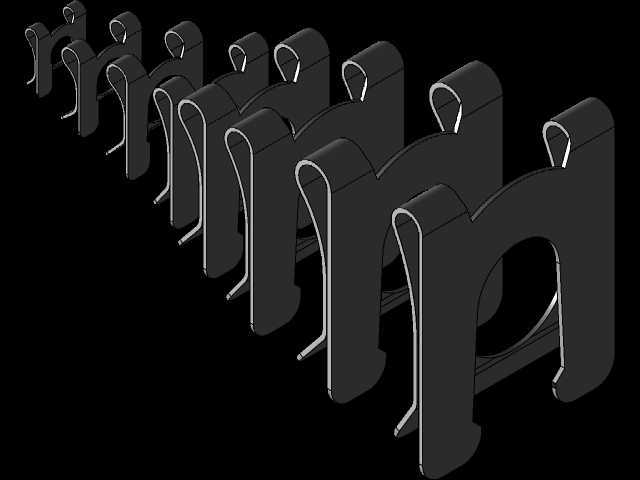

　　建模过程中，这类挡圈的曲面过渡也需要注意，挡圈的内圈卡接位置和挂耳的连接处做了圆弧过渡，避免冲压加工的时候出现应力集中的裂纹，同时安装时也不会刮伤轴表面的镀层或者加工面。不同规格的挡圈按照轴径从小到大依次排布，每一档的尺寸梯度都符合行业通用的规格序列，选型时不需要单独定制非标准件，直接按照轴径和卡槽尺寸匹配对应规格即可，能够大幅降低采购和装配的成本。在做轴系结构的三维装配时，将挡圈模型卡入对应的轴槽位置后，可以直接通过干涉检查功能验证挡圈和被固定零件、周边结构的间隙是否合理，提前排查设计中可能存在的装配干涉问题，减少后期加工装配时的整改工作量。
