家具组装用双向拉紧连接固件结构

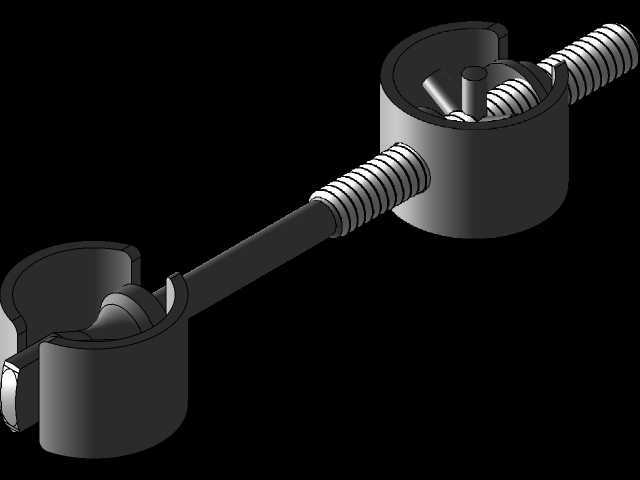

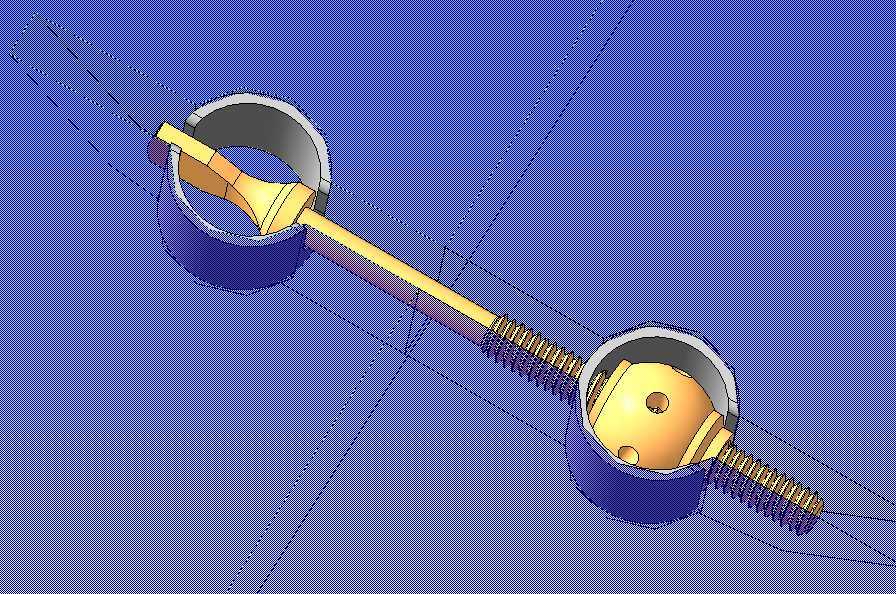

　　在板式家具、定制柜体的现场组装与工厂预装环节，板件之间的横向拉紧定位一直是影响装配精度与结构稳定性的核心工序，传统的偏心连接件仅能实现单方向的锁紧，对于跨度较大的并排板件、需要双向张紧消除拼接缝隙的场景，往往需要多次调整紧固件位置，甚至额外加装辅助卡件才能保证拼缝平齐，这款双向拉紧连接固件正是针对这类装配痛点设计的专用五金构件。从结构组成来看，整套构件分为左右两个嵌入式套筒、中间的拉紧杆体以及端部的调节锁紧段，两个套筒分别预先嵌入待拼接的两块板件的预钻孔内，套筒外壁做了环形滚花结构，压入板材后可以与木质基材形成足够的静摩擦力，避免拉紧过程中套筒跟转或者从孔位脱出。中间的拉紧杆采用变径设计，靠近左侧套筒的一端做了楔形涨紧头，

　　杆身穿过左侧套筒的内孔后，楔形头可以在拉紧过程中与套筒内锥面贴合，随着拉力增大自动涨紧锁死，不会出现回程松脱的问题；杆身中段为光轴段，保证拉紧过程中杆体可以顺畅滑动，不会与套筒内孔产生卡滞；靠近右侧套筒的一段加工有连续的梯形传动螺纹，螺纹段穿过右侧套筒内的球头锁紧块，球头块上开有径向的锁紧螺孔，当拉紧到预设位置后，可以拧入紧定螺钉压住螺纹段，实现任意位置的锁止，相比传统的固定螺距拉紧结构，这种设计的调节行程更长，可以适配不同孔位间距的安装误差，对于现场打孔存在的±2mm位置偏差也能完全兼容，不需要重新扩孔调整。从安装边界来看，嵌入式套筒的外径设计为常规家具五金通用的15mm规格，对应的预钻孔直径为14.8-15mm，

　　压入深度为18mm，不需要在板件上加工特殊的沉孔或者异形槽，使用常规的木工开孔器即可完成孔位加工，普通安装工人不需要额外培训就能完成操作。拉紧杆的总长度可以根据板件拼接跨度做系列化调整，常规600mm跨度的柜体拼接使用120mm总长的杆体即可满足需求，最大拉紧行程可以达到25mm，足够消除两块板件之间因裁切误差产生的拼接缝隙，保证板件拼接后表面平齐度控制在0.1mm以内，不会出现高低差影响后续的封边或者饰面安装。在实际使用场景中，这款拉紧件不仅可以用于普通板式衣柜、橱柜的侧板与顶板的横向拉紧，还可以用于实木家具的拼板工序，在拼板夹具拆卸后作为内置的永久拉紧构件，抵消木材因温湿度变化产生的内应力，避免拼板位置开裂；

　　在办公家具的隔断屏风安装中，也可以使用这款构件实现相邻屏风面板的快速拼接拉紧，不需要在面板外侧加装外露的连接扣件，保证家具外观的整体性。设计过程中针对受力薄弱点做了专门的强化，楔形涨紧头与杆体的连接位置做了R2的圆角过渡，避免拉紧时应力集中导致杆体断裂，球头锁紧块的球面与套筒内球面做了配研处理，允许杆体与套筒轴线存在最大3°的偏角，即使两个板件的预钻孔存在轻微的不同轴，也能顺利完成拉紧操作，不会出现别劲卡滞的问题。整套构件的外露端面与套筒端面平齐，安装完成后不会突出板件表面，不需要额外做封堵处理，对于需要反复拆装的移动家具，只需要松开右侧的紧定螺钉即可解除拉紧状态，拆卸后可以重复使用，不会像传统木质销钉那样拆卸后即损坏，大幅降低了家具搬迁重组的耗材成本。
