多规格组合式安装压紧夹钳结构设计

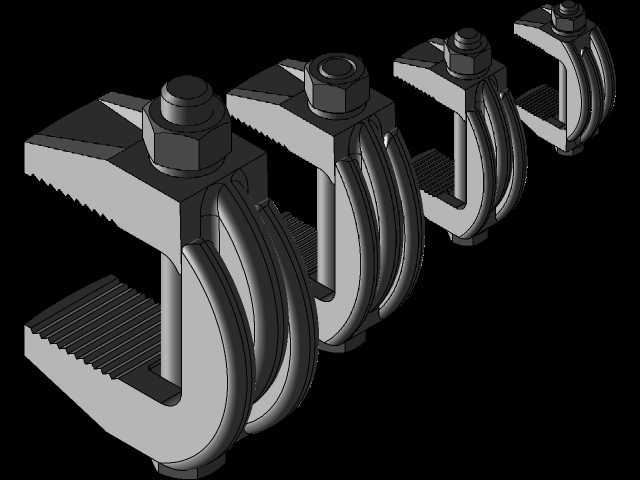

　　这套组合式压紧夹钳覆盖了四种不同夹持行程的规格，从大到小形成完整的尺寸梯度，可适配不同厚度工件的装夹需求，在机械加工装配、工装定位、小型构件临时固定场景中都能找到适配的型号。夹钳整体采用C型开口框架结构，框架主体做了等强度截面优化，在夹持受力最大的上下颚连接过渡区域做了加厚加筋处理，避免长期受夹紧力后出现框架张口变形、夹持力衰减的问题。夹钳的上下夹持面都加工了等距排布的细密防滑齿纹，齿纹方向与夹持受力方向垂直，当对金属型材、木质构件、塑料件施加夹紧力时，齿纹可以嵌入工件表层微小区域，大幅提升接触摩擦力，避免工件受侧向力时出现滑移错位，保证装夹定位的可靠性。

　　驱动夹紧的核心部件为梯形传动螺杆，螺杆顶端设计了标准外六角头，既可以用普通活动扳手、套筒扳手施加拧紧力矩，也能适配棘轮快扳实现快速夹紧操作，螺杆下端与活动压块做了防转配合设计，夹紧过程中压块不会随螺杆同步转动，避免压块端面与工件表面发生相对摩擦刮伤工件表面。整套夹钳的安装边界设计充分考虑了现场使用的灵活性，C型开口的深度根据不同规格做了梯度匹配，大规格型号开口深度可达120mm以上，可适配厚壁型材、叠层构件的装夹需求，最小规格型号开口深度控制在30mm左右，适合狭小空间内的小型零件定位、线束临时固定等轻载装夹场景。

　　从结构设计逻辑来看，这套夹钳没有采用复杂的联动机构，全部采用机加工件拼接装配，零件数量少，加工工艺性好，框架部分可采用45号钢模锻成型后做调质处理，兼顾结构强度与制造成本，螺杆部分采用中碳钢淬火处理，提升螺纹副的耐磨性能，延长反复装夹的使用寿命。不同规格的夹钳在螺杆直径、框架截面尺寸上做了等比例缩放，保证每一个规格的夹钳在额定夹持行程内，框架受力、螺杆强度都能匹配对应的额定夹紧力，不会出现大规格夹钳强度冗余浪费、小规格夹钳强度不足容易断裂的问题。

　　在实际生产场景中，这类夹钳常被用于焊接工位的工件临时定位，焊接时可以快速将待焊接的板材、型材压紧在工装平台上，不需要复杂的螺栓穿孔固定，拆装效率远高于传统的螺栓压板组合；在木工家具装配场景中，不同规格的夹钳可以适配不同厚度的板材拼接压紧，涂胶后施加稳定的夹紧力等待胶层固化，避免拼接缝出现开缝错位；在设备维修场景中，这类夹钳可以替代传统台虎钳完成小型零件的拆卸、轴承压装等临时作业，不需要固定安装在工作台上，携带使用灵活。夹钳的活动压块下端设计了可拆卸的软垫安装位，针对表面光洁度要求高的工件，可以加装铜质或者尼龙材质的保护垫，避免夹紧力在工件表面留下压痕，满足不同材质工件的装夹防护需求。整套夹钳的所有连接部位都做了圆角过渡处理，没有尖锐的加工毛刺，日常使用搬运时不会划伤操作人员，符合工装工具的安全设计要求。
