在工业管路布设场景中,这类双螺栓压紧式U型管夹是管路系统里最常见的固定支撑元件,不管是液压站的高压油路排布、车间压缩空气主管路架设、还是化工流体输送管线的户外安装,都能见到这类结构的身影,它的核心作用是将圆形截面的管材牢牢固定在安装基座或者相邻结构件上,避免管路在流体输送过程中因为压力脉动、设备振动、外部载荷冲击出现位移、窜动甚至接口松脱的问题。

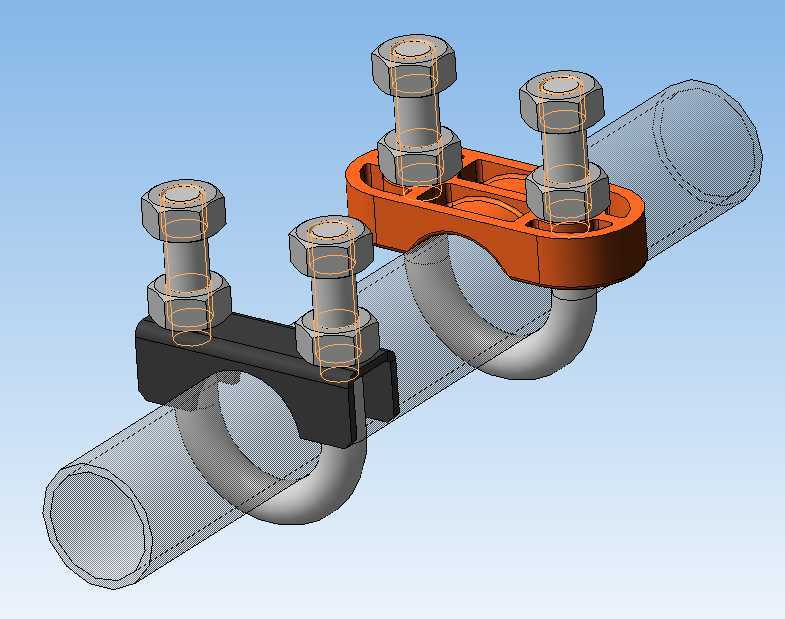

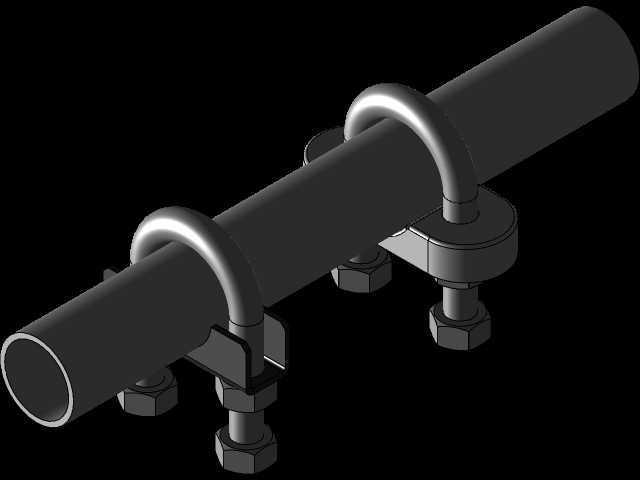

从结构设计逻辑来看,这套管夹采用上下分体式的压合结构,下半部分是标准的U型弯制圆钢螺栓,两个直杆段加工有连续外螺纹,上半部分是模压成型的鞍型压盖,压盖内侧加工有和管材外径完全匹配的圆弧凹槽,安装时U型螺栓从管材下方兜住管身,两个螺纹端穿过压盖两端的预制通孔,再配合六角螺母逐步拧紧,就能让压盖和U型螺栓的圆弧段共同抱紧管材外壁,相比单螺栓的固定结构,双点压紧的设计可以让压盖的受力更均匀,不会出现单侧压紧导致的压盖偏斜、管材局部应力集中的问题,哪怕是长期受振动载荷的工况,螺母的防松性能也更有保障。
设计这类管夹的时候,首先要匹配的就是目标管材的外径参数,压盖内侧的圆弧半径必须和管材外半径保持一致,圆弧的包角通常设置在120度到150度之间,既保证足够的接触面积来分散压紧力,避免薄壁管材被压变形,也能预留一定的安装调整余量,适配同管径下公差范围内的尺寸偏差。U型螺栓的螺纹长度要结合压盖厚度、螺母高度、防松垫圈的厚度来综合确定,要保证螺母拧紧后至少有2到3个螺距的螺纹露出,同时不能因为螺纹过长导致安装时和周边其他零部件产生干涉。压盖的两个螺栓孔中心距要和U型螺栓两个直杆的中心距严格匹配,孔的直径比螺栓杆直径大0.5到1毫米,既方便安装时快速对位,也不会因为间隙过大导致压合时出现错位。
从安装边界来看,这类管夹的安装空间要求比较灵活,压盖顶部的螺母操作空间只需要预留出普通扳手的转动空间即可,不需要特殊的安装工具,不管是在开放的管廊支架上安装,还是在设备内部狭窄的管路排布空间里,都能完成装配。如果是用于固定有温度变化的管路,比如高温蒸汽管路或者低温流体管路,还可以在压盖和管材之间增加橡胶或者聚四氟乙烯材质的缓冲垫层,既可以补偿管材热胀冷缩产生的微量位移,也能避免金属压盖和管材直接接触产生的电化学腐蚀,同时还能吸收一部分管路振动,降低管路系统的噪音传递。
在实际选型应用中,要根据管路的工作压力、外部载荷大小来确定管夹的材质和规格,普通工况下采用碳钢镀锌的材质就能满足防锈和强度要求,腐蚀环境下可以选用304或者316不锈钢材质,大管径、高压力的管路则需要加大U型螺栓的直径、增加压盖的厚度来提升整体的结构强度。和传统的焊接式固定座相比,这种管夹不需要在管材上焊接附件,不会破坏管材本身的防腐层和结构强度,安装和后期维护拆卸都更方便,调整管路位置的时候只需要松开螺母就能移动管夹位置,不需要切割焊接作业,在现场施工中能大幅提升管路安装的效率,也能减少现场动火作业带来的安全风险。
很多刚接触管路设计的工程师容易忽略管夹的排布间距,实际上这类管夹的安装间距要根据管材的材质、管径、管路内流体的压力来计算确定,间距过大会导致管路下垂变形,间距过小则会造成零部件的浪费,搭配这种双螺栓压紧管夹使用时,只要按照规范设置支撑间距,就能保证管路系统长期运行的稳定性,避免出现管路共振、接口泄漏等常见问题。
