多规格小型C型快速压紧夹具组

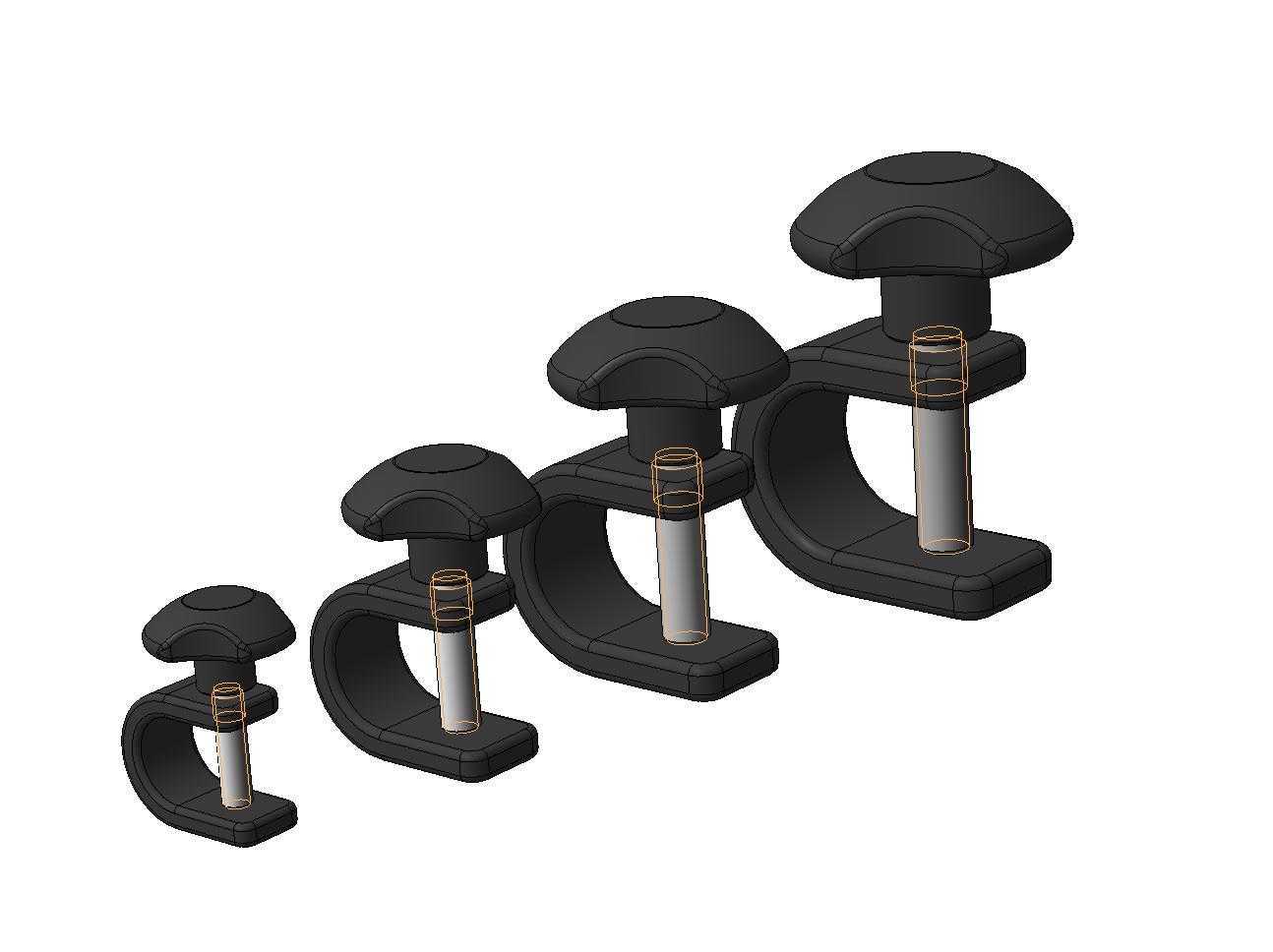

　　这套C型压紧夹具组共包含四个不同尺寸规格的同结构夹具，覆盖从小型电子元件粘接固定、薄板工件钻孔定位，到中型木质构件胶合压紧、轻型金属件焊接对位等多场景的装夹需求，是车间装配工位、维修操作台、手工制作工坊里适配性极强的通用夹持工具。从结构设计逻辑来看，整套夹具采用统一的C型开口框架搭配旋钮式压杆结构，C型架本体采用等截面弧形过渡设计，在保证开口夹持范围的前提下，通过弧形受力结构分散夹紧时的框架应力，避免直角连接处出现应力集中导致的架体断裂问题，架体底部的承压面做了加宽平面处理，夹紧时与工件表面接触面积更大，不会因为局部压强过大在软质工件表面留下压痕，同时也能防止夹紧过程中工件出现滑移错位。压杆部分采用梯形螺纹传动，相比普通三角螺纹，

　　梯形螺纹的牙型强度更高，传动过程中受力更均匀，夹紧时可以提供更大的轴向顶紧力，同时具备更好的自锁性能，夹紧后不会因为加工过程中的振动出现压杆回退、夹持力松弛的问题，压杆顶端的旋钮采用大直径蝶形防滑设计，操作人员无需借助额外扳手，徒手即可完成拧紧与松开操作，在频繁拆装工件的工位上可以大幅减少辅助操作时间，提升作业效率。压杆下端与工件接触的端头做了可转动的平垫设计，拧紧过程中平垫会随压杆轴向进给但不会相对工件表面转动，避免压杆旋转时刮花工件的已加工表面，对于表面质量要求较高的喷涂件、抛光件、阳极氧化件装夹场景，这个结构设计可以有效降低装夹环节的工件报废率。从尺寸边界来看，四个规格的夹具开口深度从20mm到80mm依次递增，

　　最大开口高度从30mm到120mm逐步覆盖，整体架体的宽度随尺寸增大同步加宽，保证大规格夹具在夹持大尺寸工件时具备足够的结构刚性，不会因为夹持力过大出现架体张口变形的问题。整套夹具的安装适配性较强，除了手持直接使用外，架体底部预留了沉头安装孔，可以通过螺栓将夹具固定在工作台面、工装基板上作为快速压紧座使用，在流水线定位工位、小型零件钻孔工装、电路板焊接治具上都可以灵活布置。在实际应用场景中，小规格夹具常被用于电子维修工位固定电路板、小型塑料件粘接定位、首饰加工时的工件夹持，中号规格可以适配木工制作时的小构件胶合压紧、钣金件焊接时的拼缝定位、3D打印件的后处理固定，大规格夹具则可以满足轻型金属件的钻孔装夹、模具维修时的零件临时固定、

　　包装工序里的箱体封边压紧等需求。设计过程中针对不同使用场景的受力特点，对架体的壁厚做了差异化匹配，小规格夹具因为夹持力需求较小，架体壁厚相对较薄，整体重量更轻便，方便手持操作，大规格夹具的架体壁厚随夹持力需求提升同步增加，保证满负载夹紧时架体的变形量控制在0.1mm以内，确保装夹定位的精度。压杆的行程设计也匹配对应规格的开口高度，每个夹具的压杆有效行程都略大于自身最大开口高度的三分之二，既可以满足不同厚度工件的夹持需求，也不会因为压杆过长导致操作时出现干涉问题。旋钮部分的表面做了防滑纹理处理，即使操作人员手上沾有少量油污、切削液，也可以稳定发力拧紧夹具，不会出现打滑脱手的情况。整套夹具的结构没有多余的复杂零件，日常维护非常简单，定期在螺纹部分涂抹少量润滑脂即可保证长期顺畅使用，即使在多粉尘、多切屑的加工车间环境里，切屑和粉尘也不容易堆积在传动部位，清理时只需用毛刷扫过即可恢复正常使用，相比带复杂连杆结构的快速夹具，这种纯螺纹传动的C型夹具故障率更低，使用寿命更长，对于需要频繁装夹、作业环境复杂的生产场景来说，是可靠性非常高的通用夹持解决方案。
