重载型挂装式吊环承重连接结构

　　在车间重型工件转运、生产线工位物料吊挂、仓储区域重型货位挂载这类场景里，这类挂装承重吊环是非常常见的受力连接件，和传统螺栓固定式吊环不同，这种挂装结构不需要在被吊件上加工深螺纹孔，只需要在安装面预留对应尺寸的沉台与穿装孔位，就可以快速完成吊具的挂载，适配很多不适合加工深螺纹的薄壁安装面、或者需要频繁更换吊点位置的作业场景。从结构设计来看，整个吊环的主体采用环形外圈作为主要受力承载结构，外圈的圆弧过渡做了大圆角处理，避免应力集中在边角位置，在承受斜向拉力的时候，力可以顺着环形曲面均匀分散到整个安装接触面，不会出现局部应力过载导致的结构变形。吊环内部设置了横向的穿装销轴，销轴两端和环形外圈的内侧卡槽做过盈配合限位，销轴表面做了抛光处理，

　　降低和吊索具挂钩接触时的摩擦阻力，在起吊过程中挂钩可以顺着销轴表面小幅滑动，自动调整受力角度，避免吊索出现拧扭受力的情况。安装接触面一侧设置了带梅花型防滑纹的锁紧端头，端头嵌入安装面的沉台内，梅花型的凸台可以和安装面的对应凹槽咬合，避免吊环在受拉过程中出现周向转动，保证吊点方向始终和受力方向匹配，不会因为吊环偏转导致吊索滑脱。设计这类吊环的时候，首先要明确额定承重下的受力边界，环形外圈的壁厚需要根据材料的屈服强度做校核，保证在1.5倍额定载荷的静拉力测试下，外圈的变形量不超过千分之三，不会出现塑性变形。销轴的直径需要根据剪切力双剪切面的受力情况计算，避免销轴在受冲击载荷的时候出现剪切断裂。安装沉台的深度需要和锁紧端头的高度匹配，

　　保证安装之后吊环的接触面和被安装面完全贴合，不会出现悬空间隙，避免受拉的时候出现附加弯矩。实际使用的时候，这类吊环可以搭配卸扣、吊装带使用，适合单吊点垂直起吊，也可以在角度不超过30度的斜拉场景下使用，安装的时候需要确认锁紧端头完全卡入沉台，梅花凸台完全咬合，不能出现偏装、虚装的情况，否则会大幅降低实际承载能力。和普通的焊接吊环相比，这种挂装式吊环可以快速拆卸更换，不会在工件表面留下焊接疤痕，适合用在需要后期喷涂、表面处理的工件上，吊环可以在表面处理工序完成之后再安装，避免表面处理过程中吊环位置出现涂层覆盖不均、锈蚀的问题。在生产线的工位吊挂场景里，这类吊环可以安装在工位上方的型材架上，用来挂载气动工具、平衡吊、工件料架，

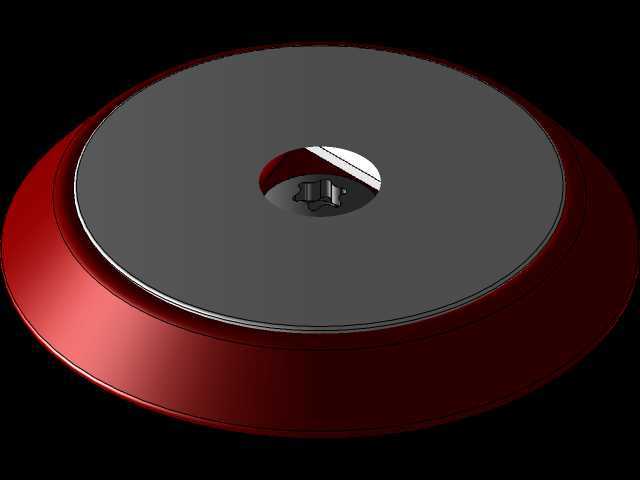

　　环形的结构可以方便挂钩从任意角度挂入，不需要刻意对准吊点方向，提升工位操作的便捷性。仓储场景里，这类吊环可以安装在重型货架的横梁上，用来挂载重型物料箱、吊装辅助工装，不需要额外焊接吊点，调整位置的时候只需要在对应位置重新开设沉台孔就可以完成移位，适配仓储布局频繁调整的需求。结构建模的时候，需要重点关注环形外圈的曲面过渡，不能出现直角棱边，所有受力位置的圆角半径不小于壁厚的0.2倍，销轴和外圈的配合位置需要做限位台阶，避免销轴在受力的时候从卡槽内脱出，锁紧端头的梅花凸台高度不能过高，否则会导致安装后接触面出现间隙，也不能过低，否则起不到防滑转的作用。整个结构的外形轮廓为扁圆形，安装之后突出安装面的高度较低，不会在工件转运过程中磕碰周边设备，也不会占用过多的安装空间，适合在空间紧凑的设备内部、狭小工位场景下使用。
