方形法兰式吊装牵引连接座结构设计

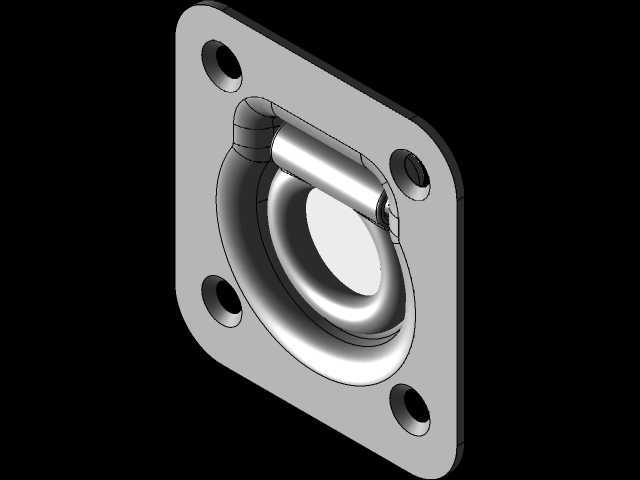

　　在重型设备吊装、工业管线牵拉、移动作业平台固定这类工况里，连接座的受力合理性直接决定作业安全冗余，很多现场出现的连接失效问题，根源都在连接座的结构设计没有匹配实际受力路径。这款方形带安装孔的连接座，核心作用是作为刚性受力转接件，把牵拉、吊装的集中载荷均匀分散到安装基面，避免局部应力集中扯裂安装面。从结构上看，它采用方形法兰安装边，四个角位对称布置通孔安装位，这种布局相比圆形法兰，在矩形安装基面的适配性上更好，不需要额外加工圆弧避让位，安装时四个紧固点受力对称，拧紧过程中不会出现单边翘曲的问题，安装边的厚度做了渐变过渡，靠近中心承力环的位置厚度更大，往四个安装孔方向逐步收薄，既保证了承力区域的刚性，

　　又不会因为整体等厚设计带来不必要的重量冗余。中心的承力环做了内凹圆弧过渡，内置的弧形牵拉环可以在一定角度范围内摆动，适配非垂直方向的牵拉载荷，很多现场作业里吊索或者拉杆不可能完全垂直于安装面，这种带摆动余量的设计，能避免硬连接状态下连接环出现剪切应力集中，把不同方向的载荷顺畅传递到法兰基体上。设计过程中首先要明确安装边界，方形法兰的四个安装孔中心距要匹配常用的设备安装基面孔位，孔位的倒角做了双面处理，穿装螺栓时不会卡滞，安装面的平面度控制在合理公差范围内，紧固后法兰和基面能完全贴合，不会出现局部间隙导致的受力不均。承力环的内壁做了光滑圆弧过渡，没有尖锐棱角，牵拉环摆动时不会出现应力割伤的问题，牵拉环本身的截面做了等强度设计，

　　和承力环接触的位置做了贴合弧面，接触面积更大，单位面积的压应力更低，长期受交变载荷也不容易出现压溃变形。从实际应用场景看，这类连接座可以用在工程机械的外挂部件固定、仓储设备的牵拉点设置、工业防护栏的刚性连接、重型箱体的吊装点位预留等场景，不同场景下的受力需求有差异，但核心的载荷传递逻辑是一致的：把集中的牵拉、吊装载荷通过法兰结构分散到大面积的安装基面上，避免单点受力过大。设计时特意把承力区域的材料分布做了拓扑优化，去掉了非承力区域的多余材料，法兰边缘的圆角处理既避免了安装时割伤操作人员，也减少了应力集中点，四个安装孔的周边做了局部加厚，螺栓拧紧时的压应力不会把法兰边压变形，即使采用较大的拧紧力矩，也能保证安装面的贴合度。

　　很多同类连接座容易出问题的地方在于承力环和法兰基体的连接位置，这个位置是载荷传递的关键节点，设计时采用了大圆角平滑过渡，没有直角突变结构，从根本上减少了应力集中系数，即使承受突发的冲击载荷，也不会在过渡位置出现断裂。牵拉环的活动间隙控制在合理范围，既保证足够的摆动角度适配不同方向的载荷，又不会因为间隙过大出现晃动冲击，往复牵拉过程中运行平稳，没有额外的冲击载荷叠加。安装时只需要在基面加工对应位置的四个螺纹孔或者通孔，穿入螺栓均匀拧紧即可，不需要额外的定位结构，法兰的方形边本身就可以作为定位基准，对齐安装边线就能保证孔位的同轴度，现场安装效率很高。对于需要经常拆装的作业点位，这种结构的连接座维护也很方便，牵拉环出现磨损后可以单独更换，不需要整体拆卸法兰基座，减少了现场维护的工作量。在承重能力匹配上，这种结构的连接座可以覆盖中低吨位的牵拉、吊装需求，通过调整法兰厚度、承力环直径、安装孔大小，可以适配不同的载荷等级，不需要大幅改动整体结构形式，系列化拓展的成本很低。从建模逻辑上看，先绘制方形法兰的基体轮廓，确定四个安装孔的位置和尺寸，再拉伸生成中心承力环的基础结构，对过渡位置做圆角处理，之后装配可活动的牵拉环，验证摆动角度和干涉情况，最后对非承力区域做材料去除优化，在保证刚性的前提下控制整体重量。整个结构没有复杂的异形曲面，常规的机加工或者铸造成型都可以实现，量产的工艺性很好，不需要特殊的加工设备，制造成本可控。
