小型插销式门扣锁具结构设计

　　这款小型插销式门扣，常被应用在各类小型设备检修门、电气柜侧门、轻型仓储柜门、试验箱舱门的闭合锁止场景中，相比传统外露式插销，它的分体式结构能在门板闭合后完全隐藏锁止核心部件，避免日常作业中杂物卡滞、外力磕碰导致的锁具失效问题。从实际使用场景来看，这类小尺寸插销不需要配套复杂的锁具执行机构，纯机械结构的可靠性足以应对无高安全等级要求的舱门固定需求，在车间小型设备运维、实验室仪器舱门、户外弱电箱柜门这类开合频次不高，但需要稳定锁止、避免非预期开启的场景中适配性极强。

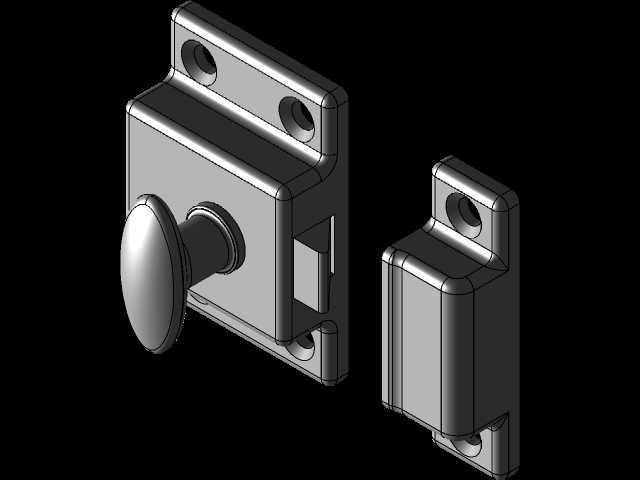

　　从功能特性上看，该插销分为固定座与锁舌座两个独立部件，锁舌采用圆润的椭圆柱端头设计，插拔过程中不会因为两个安装座的微小对位偏差出现卡滞，即便门板在长期使用后出现1mm以内的下沉变形，锁舌依然能顺利插入锁座的对位孔中完成锁止。固定座与锁舌座的安装法兰均设计为带安装孔的方形凸缘结构，四个安装孔分别布置在法兰的四个角位，安装时可以采用M4规格的沉头螺丝完成固定，沉头孔的设计能让螺丝安装完成后端面与法兰面齐平，不会突出表面剐蹭过往人员或者勾挂线缆。锁舌与固定座之间采用间隙配合的滑动结构，滑动段做了等直径设计，没有多余的台阶卡位，插拔行程控制在12mm，既保证足够的锁止啮合深度，又不会因为行程过长导致操作费力。

　　设计思路上，这款插销没有采用常见的外置弹簧复位结构，而是依靠锁舌与固定座之间的配合阻尼保持位置，避免弹簧长期使用出现锈蚀、弹力衰减导致的锁舌自行移位问题，在无剧烈振动的使用场景下，锁舌不会因为设备运行的轻微振动自行滑出解锁。整体外形做了全圆角过渡处理，没有尖锐的棱角，即便是外露安装在人员容易触碰的位置，也不会造成磕碰划伤。两个部件的主体壁厚均匀控制在2.5mm，既保证足够的结构强度，在承受100N以内的横向侧向力时不会出现法兰变形、锁舌弯曲的问题，又不会因为壁厚过大造成材料浪费、整体重量偏高的问题。

　　从安装边界来看，固定座的整体安装法兰尺寸为38mm×30mm，锁舌座的对应法兰尺寸为32mm×30mm，两个部件安装时的中心对位高度需要保持一致，安装面的平面度误差建议控制在0.5mm以内，避免安装后两个部件出现错位导致锁舌插拔不畅。锁舌完全伸出时，两个安装座的贴合面间隙可以允许在0-2mm之间，适配不同厚度的密封胶条安装需求，比如在有防尘防水要求的舱门上，门板和门框之间加装2mm厚的橡胶密封条时，锁舌依然有足够的啮合长度保证锁止可靠。锁舌的操作端做了加宽的椭球形捏手，表面没有防滑纹路但足够的接触面积能让操作人员带着薄劳保手套也能顺利推动锁舌完成开合操作，不需要额外配套操作手柄或者工具。

　　在材质适配方面，这个结构既可以采用增强尼龙注塑成型，用在有绝缘要求、防腐蚀要求的电气柜、化工设备舱门场景，也可以采用锌合金压铸成型做喷塑处理，用在对结构强度要求更高的工业设备柜门场景，两种材质的成型工艺都能适配这个结构的拔模角度，所有竖直面都做了1°的拔模斜度，没有倒扣结构，不需要复杂的抽芯模具结构，量产加工的成本控制优势明显。和市面上同规格的小型插销相比，这款结构的锁舌啮合段做了加长设计，相比常见8mm啮合深度的插销，它的10mm啮合深度能更好应对门板长期使用后的变形量，减少因为门板错位导致的锁舌脱开风险。另外两个安装座的侧面都做了加强筋结构，从法兰面延伸到主体套筒位置，提升安装座的抗扭强度，即便是螺丝出现轻微松动，安装座也不会因为侧向力出现断裂问题。
