工业料斗承载支撑钢架结构设计

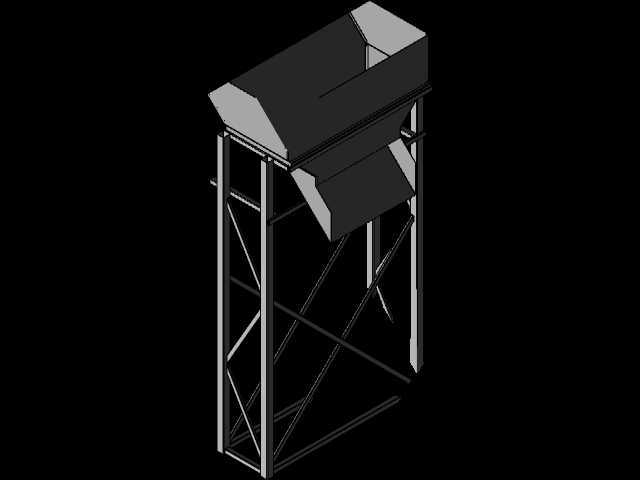

　　散料处理工况中，进料斗的支撑结构直接决定整套上料系统的运行稳定性，这套支撑钢架针对上方敞口式进料料斗的承载需求设计，适配砂石、粮食、工业颗粒料等多种散状物料的中转进料场景，常见于矿山破碎生产线、粮食加工中转线、建材配料工位的进料段，承担料斗本体及内部满载物料的全部静载荷，同时抵消进料时物料冲击带来的动载荷，避免料斗出现形变、移位甚至垮塌的问题。整套支撑结构采用方管作为主承载构件，四根垂直布置的主立柱作为核心受力部件，从底部基础面一直延伸至料斗安装位，立柱之间通过横向方管做水平拉结，在立柱的四个立面均设置交叉斜撑形成桁架受力体系，这种结构形式能将料斗传递下来的垂直载荷快速分散到各个支撑点，同时抵消水平方向的冲击力，

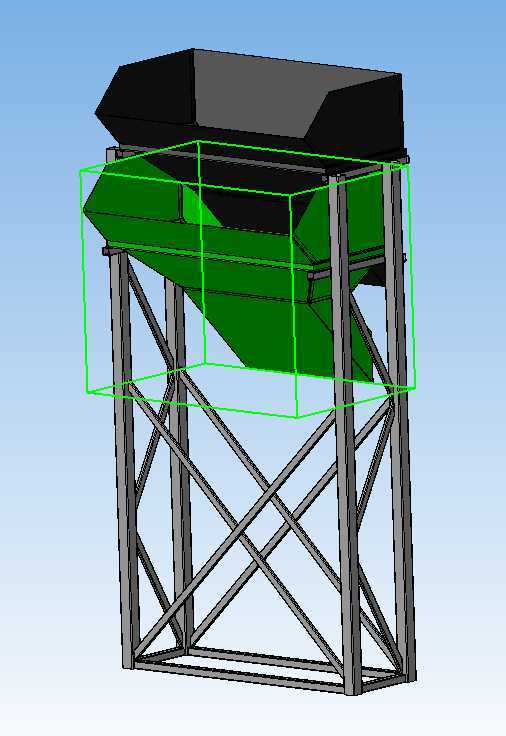

　　相比单纯的立柱焊接结构，抗扭、抗侧移能力提升明显，即使料斗单侧进料出现偏载，也能通过斜撑的受力传导将载荷均匀分配，不会出现单根立柱过载的情况。设计过程中优先考虑了料斗的安装匹配性，上方的料斗分为上下两段，上段为敞口接料段，下段为锥形导料段，支撑钢架的顶部框架尺寸完全贴合料斗的锥形段外壁，预留的安装边可直接与料斗外壁的焊接法兰通过螺栓紧固，不需要额外做转接件，安装时可直接将料斗吊装落座到钢架顶部，对位后穿入螺栓即可完成固定，大幅缩短现场安装的对位时间。钢架底部设置了整圈的水平连接框，一方面作为整个结构的底部加强，避免立柱下端出现外张变形，另一方面可直接与地面的预埋钢板焊接固定，或者通过膨胀螺栓与混凝土地面连接，

　　底部框架的尺寸比顶部框架略宽，形成下宽上窄的稳定支撑形态，进一步提升整体的抗倾覆能力，即使料斗满载时受到上方进料设备的碰撞，也不会出现侧翻风险。从安装边界来看，整套钢架的占地尺寸根据料斗的出料口尺寸匹配，锥形料斗的小口端刚好从钢架顶部框架的中间位置垂下，下方预留的空间可直接对接皮带输送机、提升机或者破碎设备的进料口，不会出现钢架构件遮挡出料路径的问题，立柱与斜撑的布置均避开了料斗的出料投影区域，同时也预留了人员巡检的通行空间，日常生产中可直接观察料斗出料是否顺畅，出现堵料情况时也有足够的操作空间进行疏通。结构的受力计算上，主立柱的型材规格根据满载料斗的总重量选型，交叉斜撑的规格匹配最大偏载工况下的水平力，所有焊接节点均采用满焊工艺，

　　节点位置可根据实际载荷需求增设加强筋板，避免长期受交变载荷出现焊缝开裂的问题。针对户外使用场景，钢架焊接完成后可做抛丸除锈后喷涂防锈漆与面漆，应对雨水、粉尘带来的锈蚀问题，延长结构的使用寿命。这套支撑结构没有多余的装饰性构件，所有型材布置均围绕受力需求展开，在保证承载能力的前提下尽可能控制整体重量，降低材料成本与吊装难度，同时模块化的框架结构也方便拆解运输，散件运输到现场后可快速焊接组装，不需要大型吊装设备配合，适合中小型散料处理工位的快速搭建需求。
