弹簧按压式快装锁扣结构设计

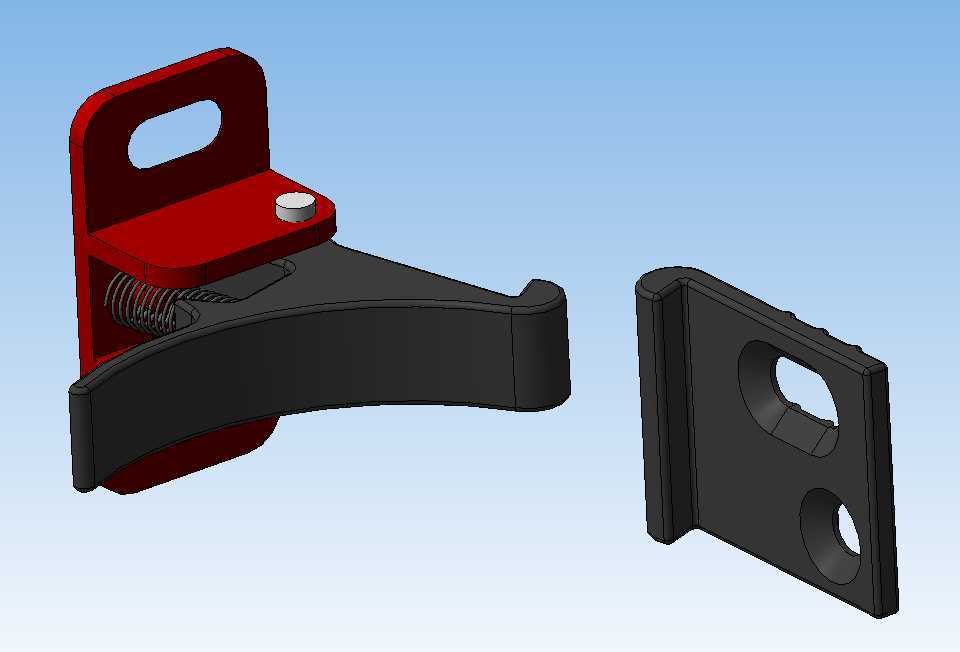

　　这类弹簧按压式锁扣常应用在需要频繁开合的检修舱门、设备侧盖、小型工装快换面板场景中，日常运维时不需要额外工具，单指按压解锁即可开启舱门，扣合时依靠弹簧预紧力自动咬合锁止，避免设备运行过程中因为振动出现松脱、异响的问题。从结构拆分来看，整套锁扣分为固定基座、按压扳手、复位弹簧、锁止扣板四个独立部分，固定基座上预留的长圆孔用于适配安装面的孔位公差，现场安装时可以根据实际装配偏差微调基座位置，不需要对安装面板做二次扩孔修正。锁止扣板为独立安装件，对应固定在需要开合的活动门体上，扣板上的两个安装孔分别对应不同的门体厚度适配场景，上方的腰型孔可以调整扣板咬合深度，避免长期使用磨损后出现锁止间隙过大、扣合松动的问题。

　　设计过程中优先考虑了操作力的适配，复位弹簧的线径和预压量经过反复校核，按压解锁的操作力控制在单指可轻松按压的区间，同时锁止状态下弹簧提供的锁紧力足够抵消常规工业设备运行产生的振动载荷，不会出现意外脱开的情况。按压扳手的弧形轮廓做了圆角过渡处理，操作人员日常按压解锁时不会出现硌手的问题，扳手延伸出的长臂结构利用杠杆原理放大按压力矩，进一步降低解锁需要的按压力度。固定基座的折弯立板上预留的挂孔可以在锁扣开启状态下临时挂住活动门体，避免检修过程中门体意外滑落，这个细节设计在小型设备侧盖的应用场景中实用性很强，不需要额外加装门体支撑结构。安装边界方面，固定基座的整体安装面为平面结构，只需要在安装面板上开出对应两个安装孔的位置即可，

　　不需要做沉台或者避让槽加工，对安装面板的厚度适配范围较广，从1.5mm的薄钣金到10mm的工程塑料面板都可以稳定安装。锁止状态下，扳手的咬合钩完全卡入扣板的卡槽内，咬合接触面积做了加宽处理，长期反复开合不会因为局部应力集中出现咬合边崩裂、磨损过快的问题。整套结构没有细小易脱落的零散零件，弹簧内置在基座的空腔内，外部不会暴露弹簧结构，避免日常使用过程中弹簧卡入杂物、或者被外力勾扯出现变形失效的问题。在户外设备场景应用时，这种外露式锁扣的结构缝隙做了导水斜面设计，雨水不会积存在锁扣的活动铰接位置，减少长期使用出现锈蚀卡滞的概率。铰接位置的转轴采用压装式固定，没有额外的卡簧或者紧固件，装配工序简单，批量生产时的装配效率更高，

　　同时转轴的配合间隙控制在合理范围，长期反复开合不会出现转轴松旷、扳手晃动量过大的问题。扣板的卡槽入口做了导向斜面，扣合门体时不需要精准对齐位置，只要大致按压门体到闭合位置，扳手的咬合钩就会顺着导向斜面滑入卡槽自动锁止，降低操作人员闭合门体时的对位难度。
