快装式卡扣锁止连接固定组件结构

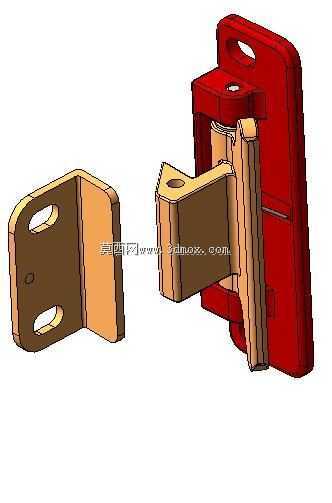

　　这类卡扣锁止连接组件，常应用在需要频繁拆装的设备护罩、检修门板、小型机柜侧盖以及轻量化工装的快拆结构上，替代传统螺栓紧固的方式，减少拆装时的工具依赖，在设备日常运维、易损件更换的场景下，能大幅缩短拆装耗时，降低运维过程中零件散落丢失的概率。从结构组成来看，整套组件分为两个配对单元，一侧是带安装孔的L型固定基座，另一侧是带弹性锁止舌片的插接卡扣主体，两个单元分别通过预留的腰型安装孔固定在两个需要对接的构件端面上，腰型孔的设计预留了一定的安装调整余量，能抵消两个对接构件在加工、装配过程中产生的位置公差，避免因孔位偏差导致装配卡滞。锁止结构的核心在插接端的弹性舌片设计，舌片与卡扣主体一体成型，

　　插接过程中舌片受固定基座卡槽侧壁挤压产生弹性形变，当卡扣插接到位后，舌片回弹卡入基座的限位槽内，实现轴向的锁止固定，不需要额外的紧固件辅助限位；拆卸时只需要按压外露的舌片解锁端，即可将插接端从基座中抽出，完成两个构件的分离，整个拆装过程不需要借助螺丝刀、扳手等额外工具，单人即可快速操作。设计过程中优先考虑了插接行程与锁止可靠性的平衡，插接导向段做了斜角导入处理，即使两个对接构件存在小幅的角度偏差，也能顺着导向斜面滑入卡槽内，降低对位难度；锁止舌片的厚度经过反复校核，既保证足够的弹性形变空间避免反复插拔后出现塑性断裂，又能提供足够的锁止力，在设备运行产生常规振动的工况下，不会出现松脱、自行解锁的问题。安装边界方面，

　　固定基座的L型折弯高度决定了两个对接构件之间的最小贴合间隙，折弯处做了圆角过渡，避免应力集中导致基座受侧向力时出现折弯断裂；基座上的两个安装孔中心距与插接卡扣主体上的安装孔中心距保持一致，保证两个配对单元安装后能精准对位，插接卡扣的主体厚度与基座卡槽的内槽宽采用小间隙配合，既保证插拔过程顺畅无卡滞，又能限制两个对接构件垂直于插接方向的窜动量，减少连接后的晃动量。在实际选型应用时，需要根据对接构件的材质、日常拆装频率以及承受的负载大小匹配对应的材质，常规工况下采用工程塑料材质即可满足轻量化、耐腐蚀的使用需求，在有更高强度要求的场景下，可以更换为金属冲压成型的结构件，提升整体的抗冲击、抗疲劳性能。这类结构相比传统的螺栓连接、铰链搭扣结构，整体占用的安装空间更小，不需要在构件上预留较大的安装操作空间，在结构紧凑的小型设备、内饰护板类场景下的适配性更强，同时外露的结构件没有尖锐棱角，能避免运维操作过程中出现磕碰划伤的问题。
