嵌入式弧形塑料设备拉手结构设计

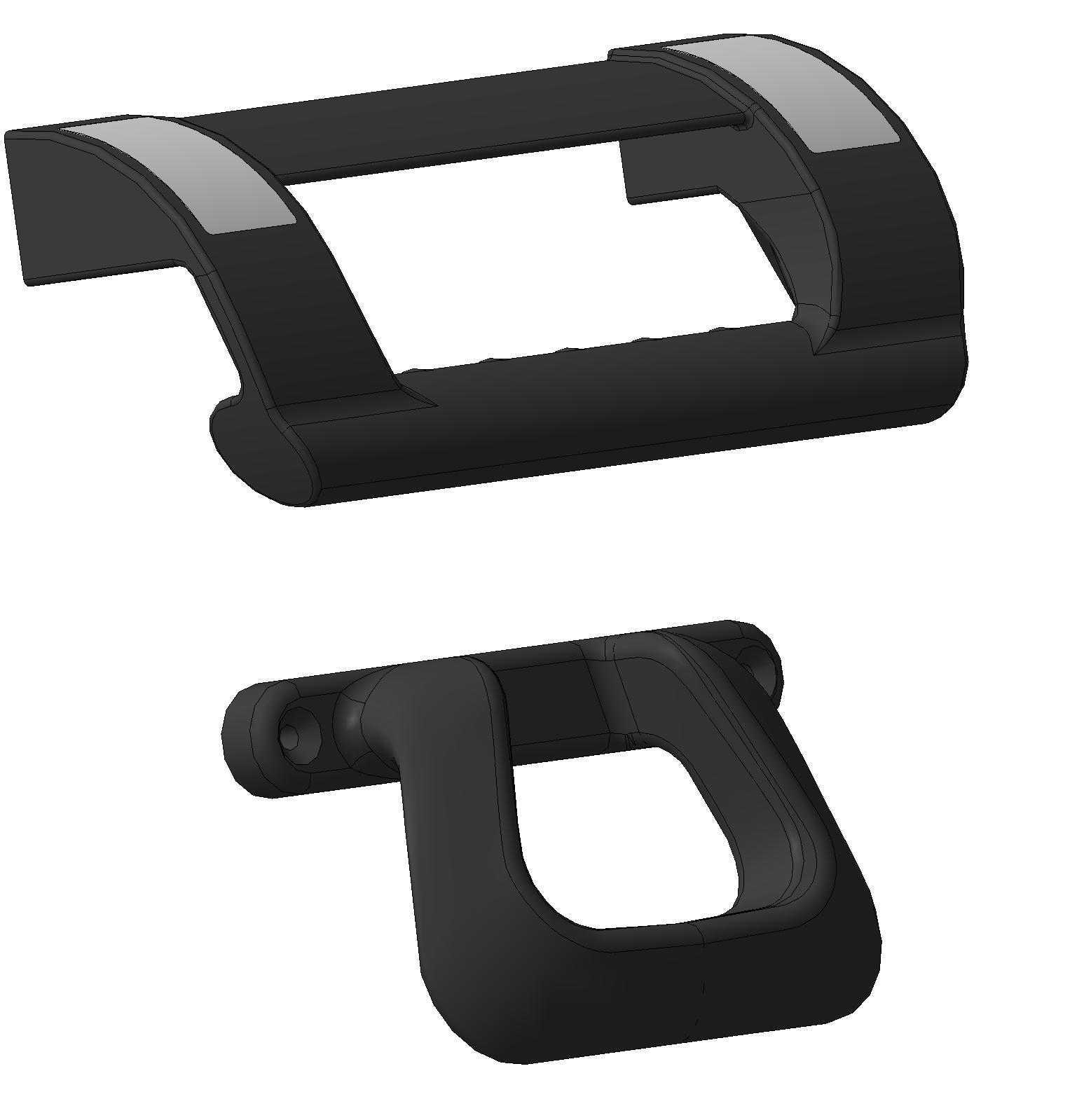

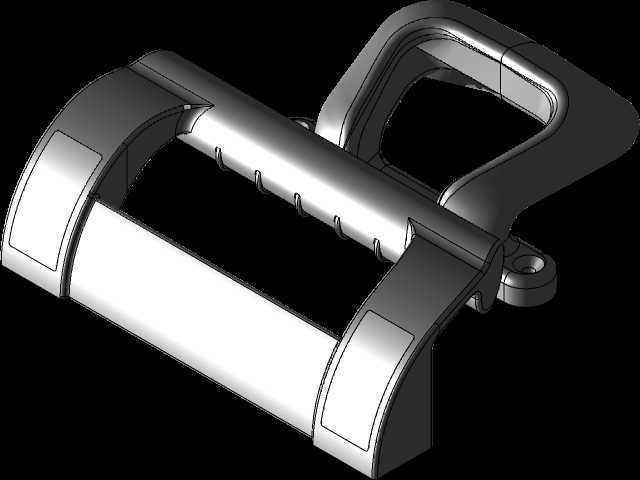

　　这款弧形塑料拉手主要面向工业设备舱门、防护盖板、小型机箱侧盖的手动启闭场景，在各类需要频繁开合检修的工业设备、检测仪器、仓储柜体上都能适配，相比金属拉手自重更低，不会对薄壁安装板材造成额外的负重压力，同时塑料材质本身的绝缘属性，也能在带电设备检修操作时降低误触导电的风险。从结构设计来看，整体采用一体化注塑成型的思路，没有额外的拼接装配部件，握把区域做了内凹弧形处理，完全贴合成年人手掌自然弯曲的握持弧度，握持时受力面均匀分布在掌根与四指区域，长时间开合操作也不会出现局部硌手的问题，握把表面预留了两处磨砂嵌装位，既可以增加握持时的摩擦力，避免手上沾有油污或冷却液时出现打滑脱手的情况，也能通过嵌装不同颜色的装饰片，

　　匹配不同设备的外观配色需求。安装结构采用隐藏式嵌入式设计，两端的固定座完全藏入安装板材的预制开孔内，安装完成后拉手外表面与设备面板基本保持齐平，不会突出面板形成突兀的磕碰点，在设备运输、车间人员走动过程中，不会因为突出的结构勾挂衣物、线缆或者磕碰过往人员，固定座内部预留了标准的螺丝安装孔位，适配常用的十字盘头螺丝，不需要额外定制特殊紧固件，现场安装时只需要在面板上按照安装边界开好对应尺寸的沉孔与过孔，就能直接完成固定，不需要复杂的调校工序。从安装边界尺寸来看，拉手整体的横向跨度适配常见的200mm孔距安装标准，握把区域的镂空高度预留了足够的四指伸入空间，即使佩戴常规的劳保棉纱手套也能顺利伸入握紧握把，不会出现空间卡滞无法发力的问题，

　　拉手两端的固定座厚度经过优化，适配1.5mm到3mm厚度的钢板、ABS塑料板、复合板材等多种常见设备面板材质，不需要针对不同板材厚度更换不同规格的拉手。在结构强度设计上，握把与固定座的衔接位置做了渐变圆弧过渡，没有直角应力集中点，在承受常规的150N垂直拉拽力时，衔接位置不会出现应力发白或者断裂的情况，完全满足日常设备启闭的受力需求，塑料材质本身也具备不错的耐腐蚀性，在车间存在少量切削液、润滑油飞溅的场景下，不会像金属拉手那样出现锈蚀掉漆的问题，日常维护只需要简单擦拭就能保持外观整洁。设计过程中也充分考虑了注塑生产的工艺可行性，整体结构没有倒扣区域，采用简单的两板模就能完成注塑生产，不需要额外设计复杂的抽芯结构，能有效降低生产环节的模具成本，握把背部的加强筋布局也经过优化，既保证了整体结构的刚性，避免握把受力时出现过度形变，也不会因为筋位过厚导致注塑时出现缩痕影响外观质量。
