带安装法兰的弯柄式牵引挂钩结构

　　这类带安装法兰的弯柄牵引挂钩，常应用在小型工程车辆舱门、农用机械侧开式防护盖、特种装备外挂附件挂载点这类需要快速挂接、锁止的场景中，日常作业里既可以承担牵拉受力的作用，也能配合配套的锁扣结构实现舱盖、护板的快速闭合锁固，避免设备行进过程中盖板晃动松脱。从结构设计逻辑来看，前端的三孔菱形安装法兰是整个构件的受力基座，法兰面做了内凹的球面过渡，一方面是为了匹配安装面的弧度误差，让法兰贴合度更好，避免螺栓锁紧后出现应力集中导致法兰根部断裂，另一方面球面过渡可以分散弯杆传递过来的牵拉载荷，把集中在弯杆根部的剪切力分散到整个法兰盘面，提升整体的抗冲击性能。弯杆部分做了两段式弯折设计，靠近法兰端的小角度弯段是为了避让安装位周边的凸起结构，

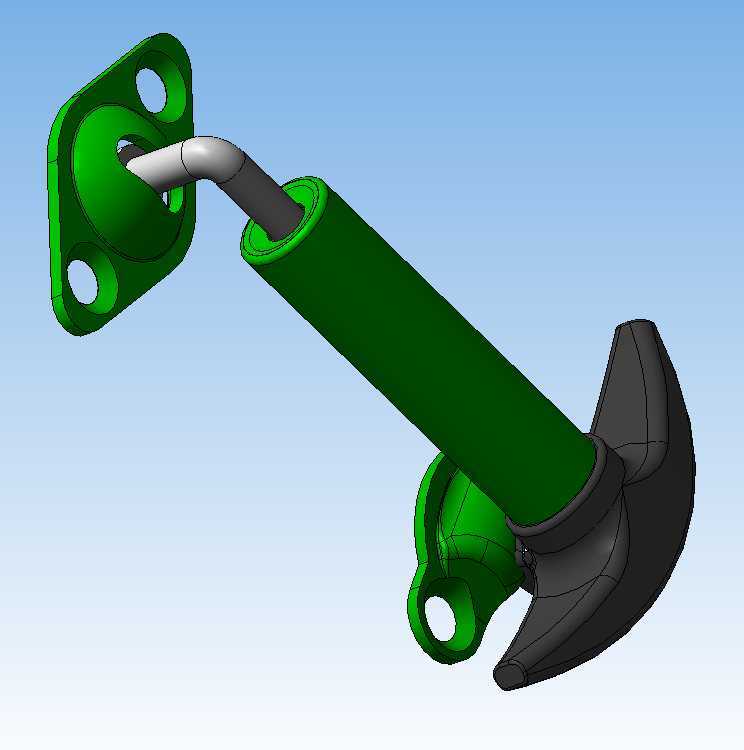

　　避免挂钩开合过程中和周边构件发生运动干涉，后段的直杆段做了等直径的圆柱设计，外部配套的绿色防护套一方面是隔绝金属杆和外部挂载件的硬接触，减少磨损和异响，另一方面也能在低温环境下避免操作人员直接接触金属构件发生粘黏，同时直杆段作为挂钩转动的导向轴段，和安装基座上的轴套配合时，能保证挂钩转动过程中径向间隙均匀，不会出现卡滞。末端的钩体部分做了加宽的楔形钩头，钩头的咬合面做了内凹的弧面，能和配套的挂销实现更大面积的贴合，减少局部压应力，避免长期受拉后钩头出现压溃变形；钩体和直杆连接的位置做了环形的凸台限位，一方面是限制防护套的轴向窜动，另一方面凸台可以作为挂钩锁止时的定位面，当挂钩转动到锁止位置时，凸台刚好卡入基座的限位槽内，

　　避免受拉时挂钩自行转动脱开。额外设置的带孔辅助挂耳位于钩体侧下方，这个结构是为了穿装保险销或者安全拉绳，当主钩挂接完成后，把保险销穿过挂耳和挂接件上的对应孔位，就能形成二次防护，即使主钩因为振动出现松脱，保险结构也能避免挂钩完全脱开，提升作业安全性。从安装边界来看，菱形法兰的三个安装孔呈三角分布，相比四孔法兰能减少一个安装点位的加工要求，同时三角分布的螺栓锁紧力分布更均匀，不会因为单个螺栓预紧力不足出现法兰翘边；法兰的厚度尺寸经过载荷校核，在承受额定牵拉载荷时，法兰面的变形量控制在弹性变形范围内，不会出现永久变形。弯杆的弯折角度经过运动仿真验证，在挂钩0到90度转动开合的全行程内，弯杆和安装基座周边预留的安全间隙不小于3mm，

　　即使构件表面做喷塑或者喷漆处理，也不会出现运动摩擦掉漆的问题。钩头的开口尺寸匹配常用直径的圆柱挂销，挂接后钩头的咬合深度超过挂销直径的二分之一，避免受冲击时挂销从钩口滑出；整个构件的金属部分采用一体铸造成型后再做机加工，相比焊接结构能避免焊缝位置的应力缺陷，整体抗疲劳强度更高，适合在有振动、冲击的户外作业环境下长期使用。设计过程中还特意做了等强度优化，从法兰根部到弯杆再到钩头，各个截面的抗弯截面模量按照受力大小做了梯度变化，没有多余的冗余材料，在保证结构强度满足额定载荷要求的前提下，尽可能控制构件的整体重量，降低安装位置的承载负担。
