锯片进给驱动轴承座传动组件结构

项目分类:通用机械零部件 发布时间:2021-12-19 ID:466598
  • 锯片进给驱动轴承座传动组件结构
  • 锯片进给驱动轴承座传动组件结构

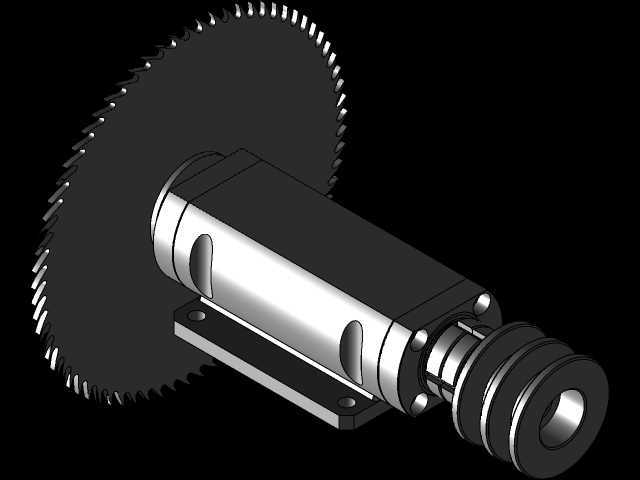

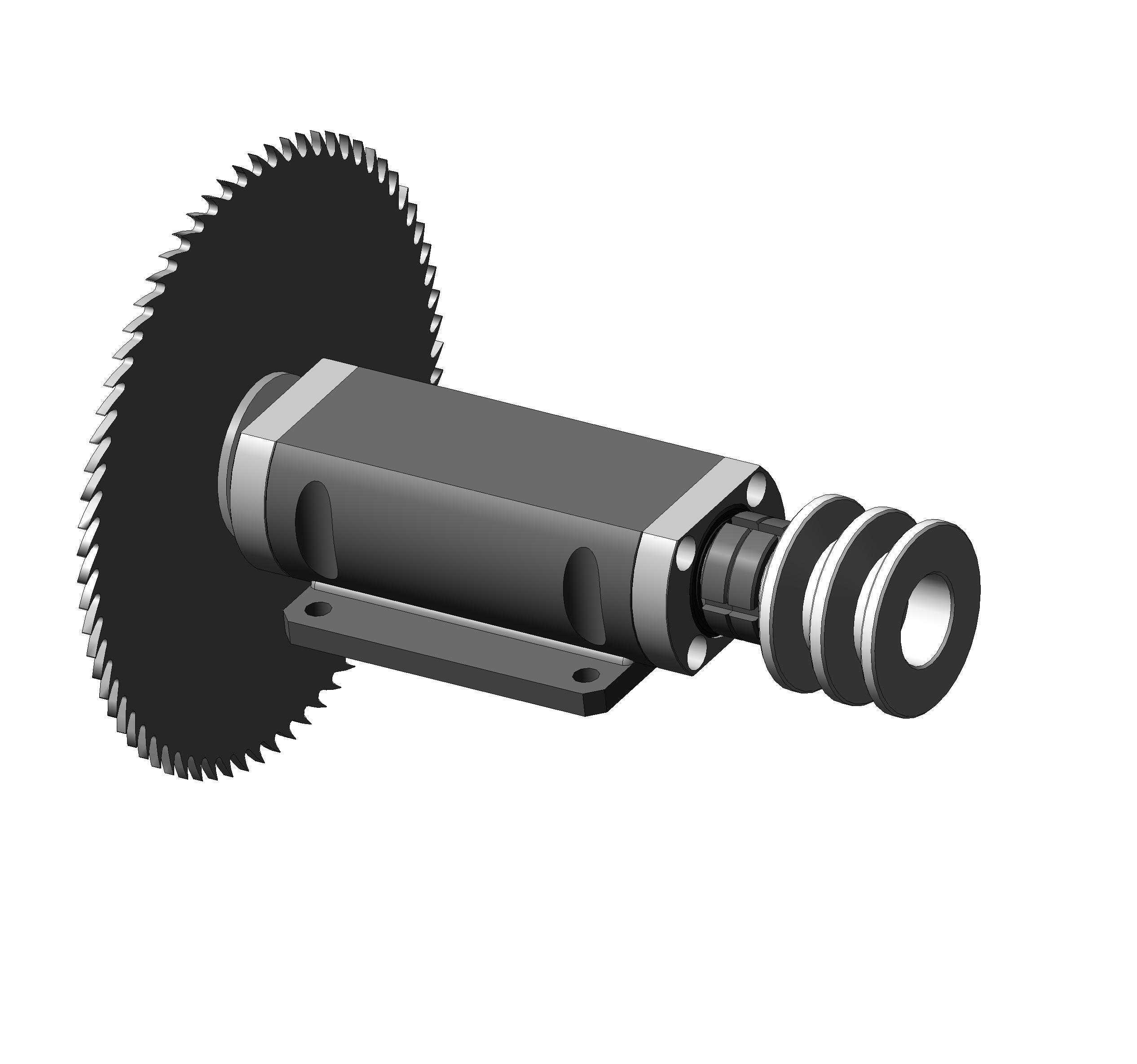

  这套传动组件主要面向金属锯切类加工设备的进给驱动端,常见于小型金属下料锯床、型材精切设备的锯片进给传动链路中,承担锯片旋转动力传递、主轴径向支撑、进给动作导向的复合功能,是锯切设备核心执行端的关键承载部件。从结构布局来看,组件整体采用卧式悬臂安装逻辑,主体为一体式铸造加工的矩形壳体,壳体底部延伸出带两个安装沉孔的平直安装法兰,安装面与壳体轴线平行,可直接通过螺栓固定在设备的进给滑台台面上,安装法兰的沉孔深度适配常规内六角圆柱头螺栓的头部沉装需求,安装后螺栓头部不突出法兰平面,不会干涉滑台的往复移动行程。壳体内部为阶梯通孔结构,用于穿装主轴并配置两组深沟球轴承作为旋转支撑,轴承位的同轴度公差控制在0.02mm以内,

  可保证主轴高速旋转时的径向跳动量满足锯片切削的精度要求,避免锯片偏摆导致的切面毛刺、锯片崩齿问题。壳体朝向锯片的一端通过止口定位安装锯片固定法兰,大直径的锯切齿轮直接通过平键与主轴端部连接,齿轮的齿形经过高频淬火处理,齿面硬度达到HRC45-50,可承受锯切过程中频繁的冲击载荷,齿轮与锯片的贴合面经过精磨处理,平面度公差不超过0.01mm,保证锯片安装后无翘曲。壳体另一端伸出的主轴轴段依次安装多组V型带轮,带轮的轮槽尺寸适配标准A型三角带,可通过皮带与驱动电机输出端连接传递动力,带轮外侧配置轴端挡圈实现轴向定位,防止高速旋转时带轮窜动脱出。壳体侧面加工有两个对称的腰型润滑孔,可在设备日常维护时直接加注润滑脂,

  无需拆解壳体即可对内部轴承进行润滑保养,腰型孔的位置避开了壳体内部的主轴加强筋,不会影响壳体的整体结构强度。在实际应用场景中,这套组件随进给滑台做直线往复运动,当滑台向待加工型材方向进给时,主轴带动锯片高速旋转完成型材的切断加工,壳体本身的壁厚经过强度校核,在承受最大锯切反力时的变形量不超过0.03mm,可保证切削过程的稳定性。设计过程中充分考虑了加工工艺性,壳体的外部轮廓尽量采用规则平面与圆弧过渡,减少铸造时的应力集中点,所有安装孔的位置均适配常规加工设备的加工行程,无需特殊工装即可完成铣削、钻孔、镗孔等机加工序。组件的整体轴向尺寸控制在合理范围内,安装后锯片端面到安装法兰底面的距离适配常规小型锯床的滑台行程余量,

  不会出现进给过程中锯片与设备床身干涉的问题,带轮端的伸出长度预留了皮带张紧的调整空间,可通过调整电机安装位置实现皮带张紧度的调节,无需额外增加张紧轮结构,简化了设备的整体传动链路。主轴的材质选用40Cr调质处理,轴肩位置做圆角过渡避免应力集中,可承受锯切过程中的交变弯曲载荷与扭矩载荷,长时间运行不易出现轴断裂的失效问题。
