套筒销式弹性联轴器三维结构设计

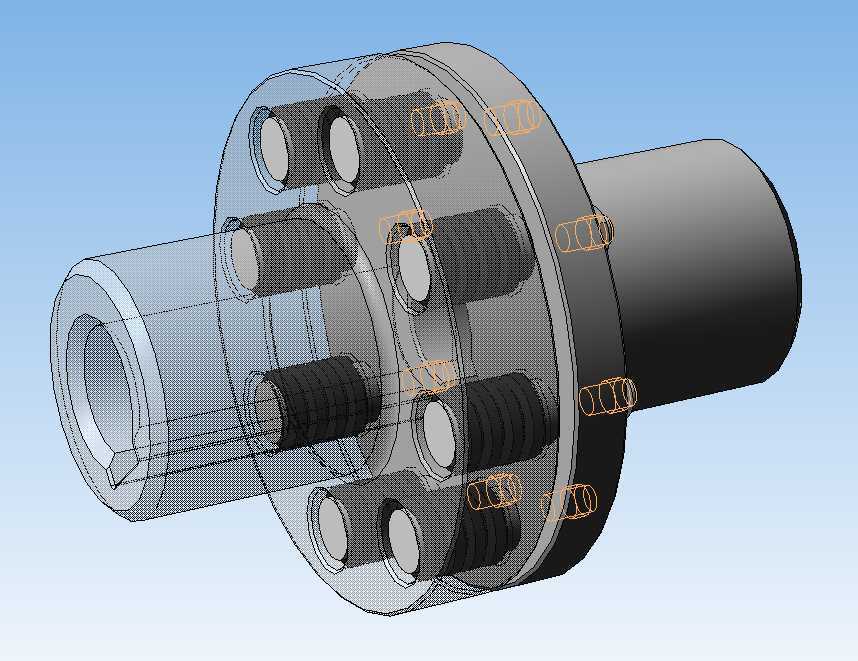

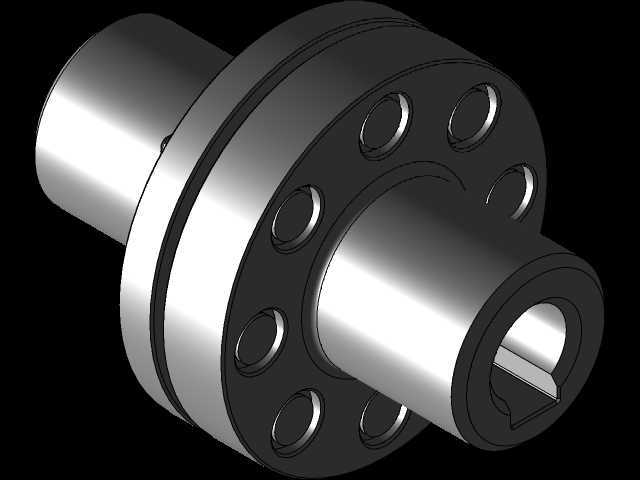

　　在工业传动系统的轴系连接场景中，这类套筒销式结构的联轴器是中小功率传动段常用的连接部件，常见于输送机驱动端、小型机床主轴进给单元、通用泵组与电机的输出对接位置，核心作用是补偿两根对接轴在安装过程中产生的径向、角向与轴向微量偏移，同时依靠销柱周边的弹性套结构缓冲传动过程中的冲击载荷，避免启动瞬间或负载突变时的硬接触损伤轴端与轴承。从结构设计逻辑来看，该联轴器采用分体式对称布局，两端分别设置带内孔的轴套结构，一侧轴套端面沿圆周均匀分布多组销柱安装孔，销柱穿入另一侧对应位置的通孔后，通过端部的弹性挡圈实现轴向限位，销柱与孔壁之间预留的环形间隙用于填充弹性缓冲元件，这种布局相比凸缘联轴器的刚性对接，能在不显著增大径向安装尺寸的前提下，

　　提升轴系对安装误差的容忍度。设计过程中首先需要匹配对接轴的轴径范围确定两端轴套的内孔直径与配合公差，通常轴套内孔采用H7/k6的过渡配合保证扭矩传递的同轴度，轴套外圆尺寸根据额定传递扭矩核算壁厚，避免扭矩过载时轴套发生胀裂；销柱的数量与直径根据计算扭矩选取，沿节圆均匀分布时需保证相邻销柱之间的壁厚满足强度要求，节圆直径的选取要平衡径向尺寸与销柱受力力臂的关系，节圆过小会导致销柱承受的剪切力过大，节圆过大则会增大联轴器整体转动惯量，不利于高速传动场景的动平衡控制。安装边界方面，该联轴器的轴向总长度由两端轴套的插入深度、中间法兰盘的厚度共同决定，安装时需要预留足够的轴向操作空间用于穿入销柱与安装挡圈，径向尺寸需要避开周边的机架护罩、

　　管线等干涉部件，轴套上的紧定螺钉孔位置需要与轴端的定位平面匹配，保证轴向锁紧可靠。实际应用中，这类结构的联轴器拆装维护十分便捷，当弹性缓冲元件出现磨损老化时，无需整体移动两端的电机与被驱动设备，仅需拆下销柱端部的挡圈即可更换缓冲元件，大幅缩短设备停机维护的时间；同时销柱本身采用调质钢材加工，具备足够的抗剪切与抗挤压强度，正常工况下的使用寿命远长于弹性元件，维护成本远低于整体式的弹性联轴器。在三维建模过程中，需要重点关注销柱安装孔的位置度公差，圆周分布的孔位角度偏差过大会导致销柱装配困难，甚至出现个别销柱受力过载的情况；弹性元件的建模需要预留合理的压缩量，模拟实际装配后的预紧状态，才能准确还原联轴器工作时的缓冲特性；

　　轴套内孔的键槽尺寸需要对应GB/T 1096的普通平键标准，保证与常用轴伸的键槽尺寸通用互换。不同于重型传动使用的齿式联轴器，这类销式套筒联轴器更适合扭矩在1000N·m以下的中低速传动场景，在轻工机械、食品输送线、小型风机等设备上应用十分广泛，设计时还需要根据工作环境的温度、腐蚀情况选择轴套与销柱的表面处理方式，潮湿环境下可采用发黑或镀锌处理，有腐蚀介质的场景则需要选用不锈钢材质加工核心受力部件。
