工业用翻转式物料承载机架结构设计

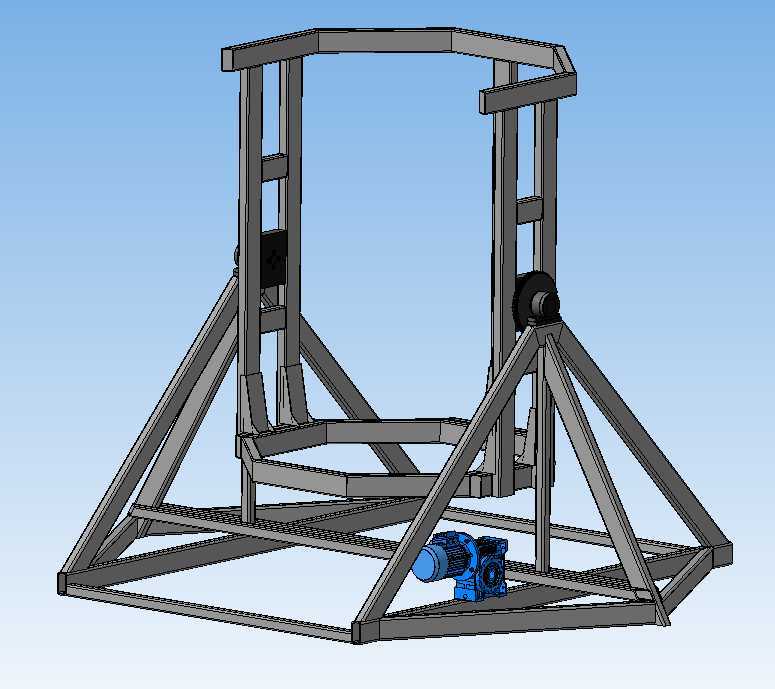

　　在化工、食品加工、冶金等涉及高温或密闭物料处理的生产场景中，经常需要对筒状反应容器、物料罐进行180度范围内的翻转作业，完成物料倾倒、内部清理、工位转换等操作，这类翻转承载设备的结构刚性、运行稳定性直接决定了生产作业的安全性与效率。本次设计的翻转式承载机架，主要针对中小型立式反应罐体的翻转作业需求，整体采用型材焊接框架结构，摒弃了传统铸件机架的笨重缺陷，同时通过合理的斜撑布局保证了整体结构的抗扭、抗弯性能。从实际使用场景出发，该机架底部采用大跨度三角形支撑底座，底座框架由矩形钢管拼焊而成，底部预留了设备安装固定的地脚孔位，可直接通过膨胀螺栓固定在硬化混凝土地面上，底座的支撑跨度根据常见罐体的最大倾覆力矩计算得出，

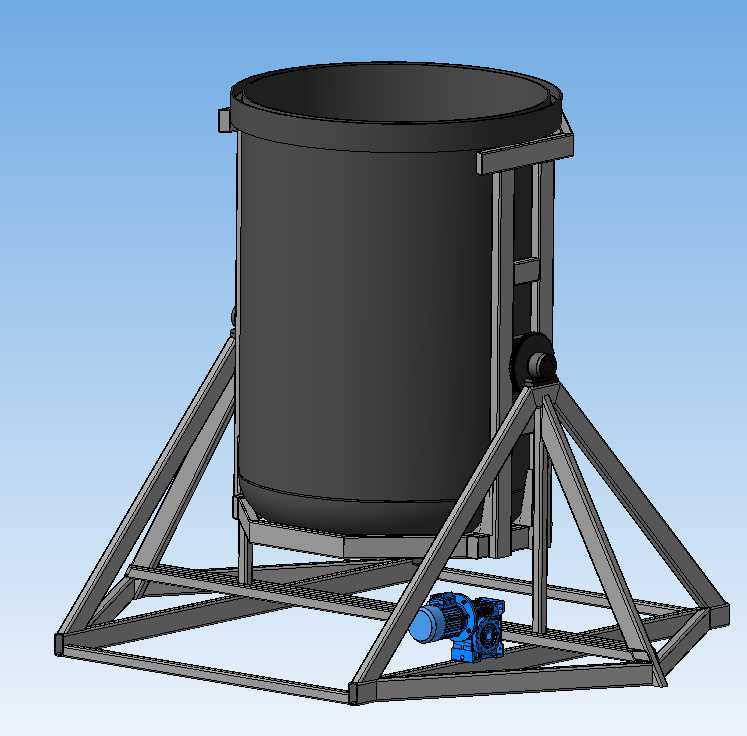

　　即使在满载状态下翻转至水平位置，整体重心依然落在底座支撑边界范围内，不会出现侧翻风险。机架两侧设置对称的立式支撑立柱，立柱顶部安装有翻转轴承座安装位，用于承载翻转主轴的径向与轴向载荷，轴承座安装面经过铣削加工，保证两侧安装位的同轴度公差控制在0.1mm以内，避免翻转过程中出现卡滞、主轴偏磨的问题。其中一侧立柱下方预留了减速驱动单元的安装平台，平台上加工有对应的电机安装螺孔与定位止口，可直接配套蜗轮蜗杆减速电机使用，通过减速电机输出的低转速大扭矩，带动承载框架缓慢翻转，蜗轮蜗杆结构自带的自锁特性可以保证框架在任意翻转角度下保持锁止，不会出现负载下滑的安全隐患。中间的承载框架采用多边形围焊结构，框架内侧预留了罐体安装的连接孔位，

　　可根据不同规格的罐体尺寸配套对应的安装抱箍或连接法兰，框架的上下横梁均做了加强处理，避免承载满载罐体时出现框架变形。设计过程中充分考虑了现场安装与维护的便利性，所有型材的拼接位置均采用连续满焊工艺，焊后进行整体去应力退火处理，减少焊接变形带来的装配误差，机架的整体外形尺寸控制在常见车间通道的通行宽度范围内，不需要对现有车间通道进行改造即可完成设备进场安装。安装边界方面，机架底部距离地面的高度预留了100mm的间隙，方便后期清理地面杂物与设备检修，驱动单元的安装位置避开了操作人员的日常行走通道，同时预留了电机接线与维护的操作空间，不需要额外拆除其他结构即可完成减速电机的保养与更换。在结构受力校核阶段，

　　针对满载翻转过程中最恶劣的受力工况，也就是框架处于水平位置时的主轴受力、底座支撑受力进行了有限元分析，对应力集中的斜撑连接位置、轴承座安装位置额外增加了加强筋板，保证整体结构在额定负载下的最大变形量不超过0.5mm，满足长期重载使用的刚性要求。不同于市面上常见的一体式翻转设备，该机架采用模块化设计思路，用户可根据自身的罐体尺寸、负载重量更换对应规格的驱动单元与承载框架连接配件，不需要整体更换设备，降低了产线改造的成本投入，同时框架表面预留了多个传感器安装支架的固定孔位，可配套安装角度传感器、限位开关等电气元件，实现翻转动作的自动化控制，适配自动化产线的升级需求。
