带安装底座的球面轴承焊接式支撑壳体

　　在各类通用传动设备、轻工输送线、小型工装夹具的旋转支承场景中，这类带安装底座的球面轴承焊接壳体是十分常见的支承部件，主要作用是为调心类球面滚动轴承提供稳定的安装定位基准，同时通过底部的安装法兰结构将整个支承单元固定在设备机架上，补偿轴系安装过程中产生的少量同轴度误差，避免轴承在运行过程中出现偏载、卡滞的问题。

　　从实际使用场景来看，这类支承壳体常应用在中小载荷的平行轴传动部位，比如小型皮带输送机的从动辊端支承、包装设备的导辊安装位、非标自动化设备的旋转轴定位端，相比一体式铸造轴承座，焊接结构的壳体生产周期更短，可根据实际安装空间灵活调整局部尺寸，不需要开模就能适配特殊的轴系布局需求，在小批量非标设备定制场景中适配性更强。

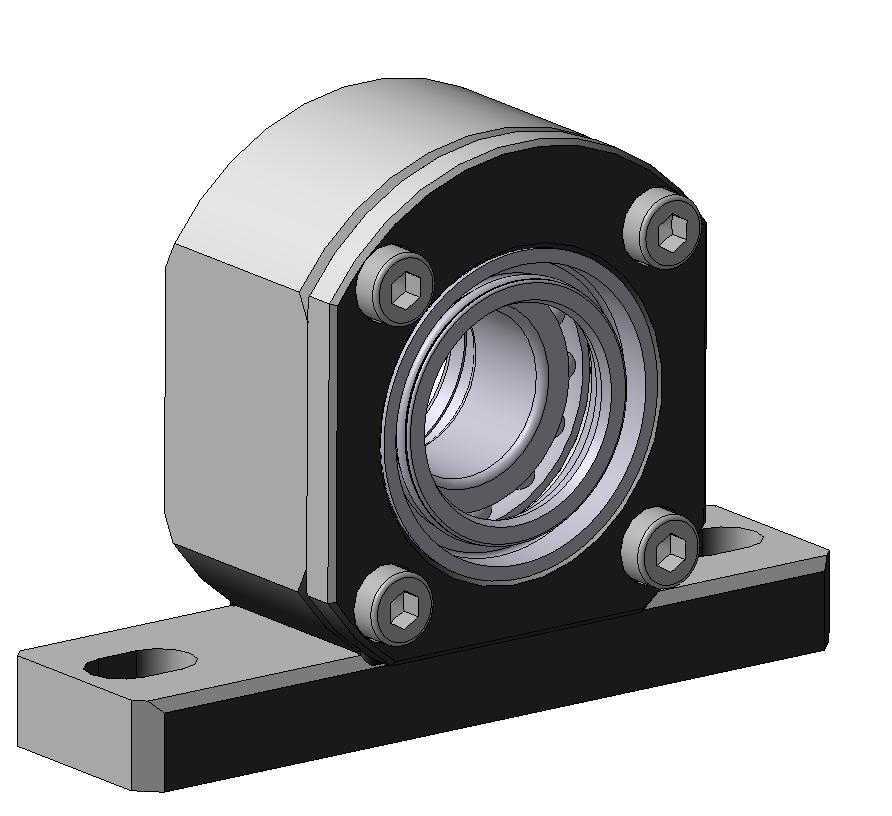

　　该壳体的结构设计围绕球面轴承的安装需求展开，主体分为轴承容纳腔、端盖连接法兰、底部安装底座三个核心部分。轴承容纳腔的内径尺寸与球面轴承的外圈外径采用过渡配合，加工时需要保证腔体内壁的圆柱度，避免装入轴承后出现外圈变形影响滚动体运转；腔室深度匹配轴承的宽度，预留出轴承外圈的轴向定位台阶，防止轴承在承受轴向窜动时从腔体内脱出。端盖连接法兰采用方形结构，四个角位置加工内六角螺栓安装孔，通过四颗内六角螺钉将端盖压紧在轴承外圈端面，实现轴承的轴向固定，方形法兰相比圆形法兰在安装时不需要额外调整周向角度，螺栓对位更方便，同时法兰与腔体之间采用焊接连接，焊后需要做去应力处理，避免长期使用后焊缝变形导致轴承孔同轴度超差。

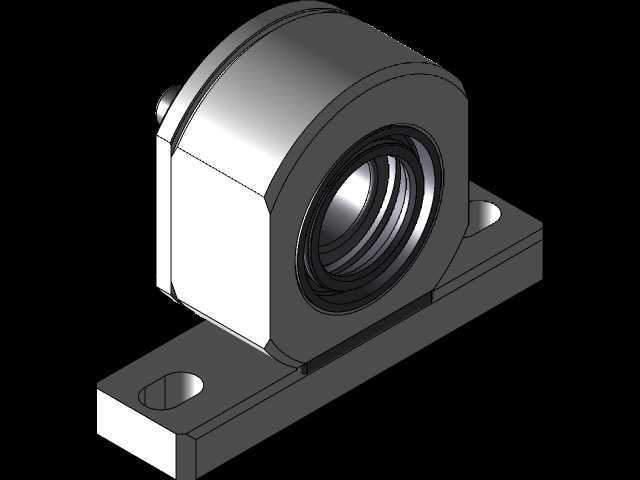

　　底部安装底座为平板式结构，两侧开设长圆形安装孔，长圆孔的设计允许安装时在一定范围内调整整个支承单元的轴向位置，补偿机架加工时的孔位误差，降低机架的加工精度要求；底座与上部轴承腔体之间同样采用焊接连接，连接处做三角加强筋结构提升整体刚性，避免承受径向载荷时底座与腔体连接处出现变形。整个壳体的焊接完成后需要对轴承安装孔进行二次精加工，保证孔的轴线与底座安装面的平行度符合设计要求，避免安装后轴系出现倾斜。

　　从安装边界来看，这类壳体的整体占用空间紧凑，方形法兰的对角尺寸决定了安装时上部需要预留的螺栓操作空间，底部安装孔的中心距是机架加工时的核心定位尺寸，安装面需要保证平面度，避免锁紧安装螺栓时壳体出现翘曲变形，导致轴承孔出现偏斜。轴承装入腔体后，内圈可在球面配合范围内实现小角度的调心，能够补偿轴的挠曲变形以及安装时的对中误差，适合在机架刚性一般、轴系跨度稍大的场景中使用，相比刚性轴承座能有效降低轴承的附加载荷，延长轴承的使用寿命。

　　在结构细节处理上，壳体的所有焊接位置都做了焊渣清理与倒角处理，避免应力集中，轴承腔的边缘加工有导入倒角，方便轴承压装时不会刮伤外圈表面；端盖与法兰的结合面加工有密封槽，可根据使用需求加装密封圈，防止粉尘、切削液等杂质进入轴承内部，适配多粉尘、有少量喷淋的工业生产场景。整个壳体的材质选用普通碳素结构钢焊接而成，焊接性能好，成本较低，经过表面防锈处理后可适应常规车间的使用环境，不需要特殊的防腐处理就能满足多数通用工业场景的使用要求。
