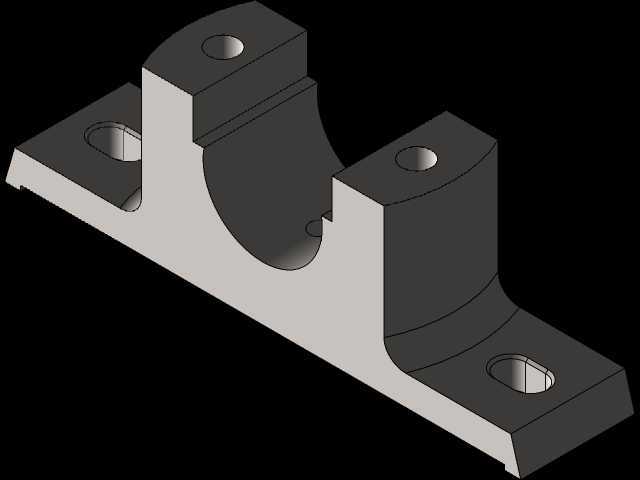

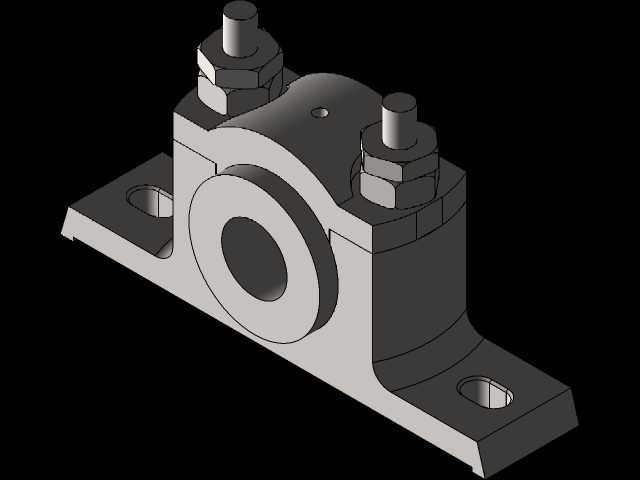

在常规带式输送机、小型离心泵、鼓风机以及轻工纺织类传动设备的低速重载传动节点中,这类剖分式滑动轴承座是支撑旋转轴系、抵消径向载荷的核心基础部件,区别于整体式轴承座的拆装局限,这种上下对合的结构设计,能在轴系完成预装后直接从径向完成轴承组件的安装与拆卸,不需要对轴端的联轴器、带轮等传动件进行大范围拆解,大幅降低设备运维阶段的拆装工作量,尤其适合轴系跨度较长、轴端附件重量大的传动场景。从结构设计逻辑来看,整个轴承座采用上下分体的机加工结构,底座部分设置两个带沉孔的安装耳板,安装孔的位置公差严格控制在±0.1mm范围内,确保安装时能与设备机架的预装螺孔精准对位,沉孔设计可以让内六角圆柱头螺栓的头部完全没入安装面以下,

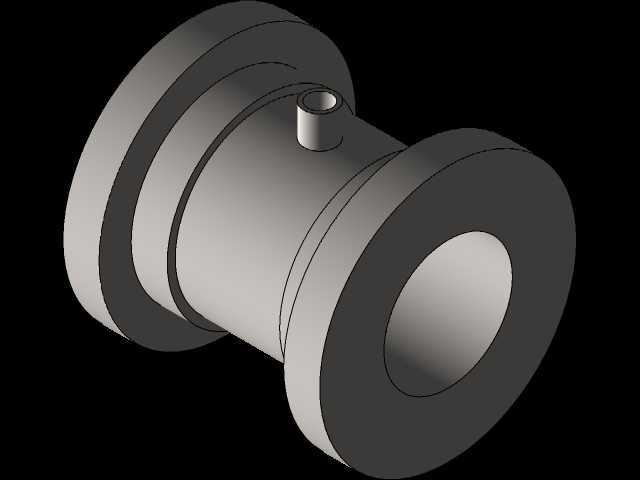

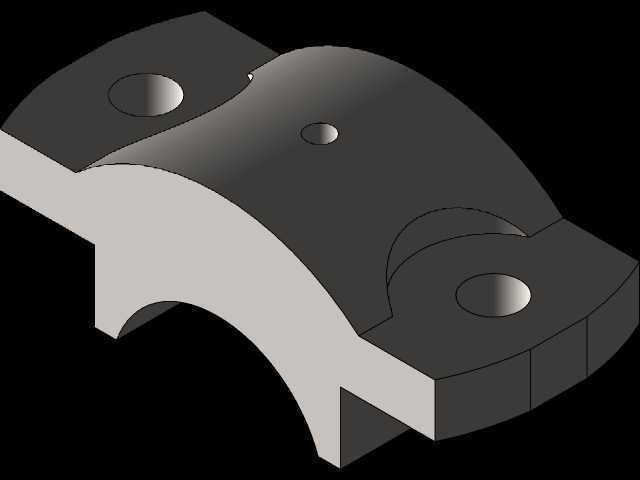

避免螺栓头突出干涉底座与机架的贴合精度,保证轴承座安装后的整体稳定性。上盖与底座的对合面采用精加工的止口定位结构,止口的配合公差选用H7/h6的间隙配合,既可以保证上下部分装配时的同轴度,又不会因为配合过紧导致拆装困难,对合面的表面粗糙度控制在Ra1.6以内,避免合模后出现缝隙导致润滑脂泄漏。两侧的锁紧螺栓采用双螺母防松结构,在设备运行产生持续振动的工况下,双螺母的对顶预紧力可以有效避免螺栓松动,保证上下轴承座对轴瓦的夹持力稳定,不会因为夹持力变化导致轴瓦间隙偏移,引发轴系振动超标、轴瓦磨损加速的问题。轴承内孔用于镶嵌轴瓦,轴瓦的内孔与旋转轴采用间隙配合,配合间隙根据轴径大小、运行转速、
载荷特性调整在轴径的千分之一到千分之一点五区间,既可以保证轴旋转时的润滑脂形成稳定油膜,又不会因为间隙过大导致轴系跳动超差。底座的中心高度是这类轴承座的核心安装边界参数,直接决定轴系的中心高与设备整体的传动中心对齐,设计时中心高的尺寸公差严格控制在h7级别,避免因为中心高偏差导致联轴器出现角向不对中,引发附加载荷缩短轴承与轴的使用寿命。安装耳板的间距、安装孔的孔径与孔边距都经过强度校核,在承受最大额定径向载荷时,耳板的弯曲应力、安装螺栓的剪切应力都控制在材料许用应力的三分之一以下,保证长期运行的结构强度。上盖顶部设置的注油孔可以直通轴承内腔,运行过程中可以通过注油杯定期补充润滑脂,不需要拆解轴承盖就能完成润滑维护,
润滑脂在轴瓦与轴的相对运动中形成动压油膜,将金属之间的干摩擦转化为润滑脂内部的液体摩擦,大幅降低摩擦阻力与磨损量。这类轴承座的适用工况转速通常不超过每分钟1500转,能承受较大的径向冲击载荷,相比滚动轴承座,在低速重载、存在一定冲击的工况下具备更好的抗震性与承载能力,同时结构简单,加工成本更低,维护更换配件也更便捷。在建模装配过程中,需要重点校验上下盖合模后的内孔同轴度、锁紧螺栓与安装孔的对位精度、止口配合的干涉情况,所有配合面的倒角、退刀槽都按照机加工工艺要求设置,避免出现加工无法实现的尖角结构,安装面的边缘设置1×45度的倒角,既可以去除加工毛刺,也能在安装时起到导向作用,方便轴承座在机架上的对位调整。整体结构没有冗余的设计,所有特征都服务于安装便捷性、运行稳定性、维护简易性三个核心需求,完全匹配常规工业传动场景的使用要求。
