UCPA205型立式带座外球面轴承支座

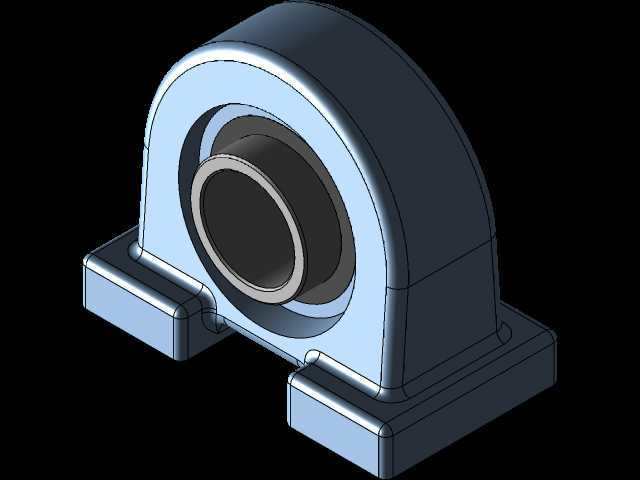

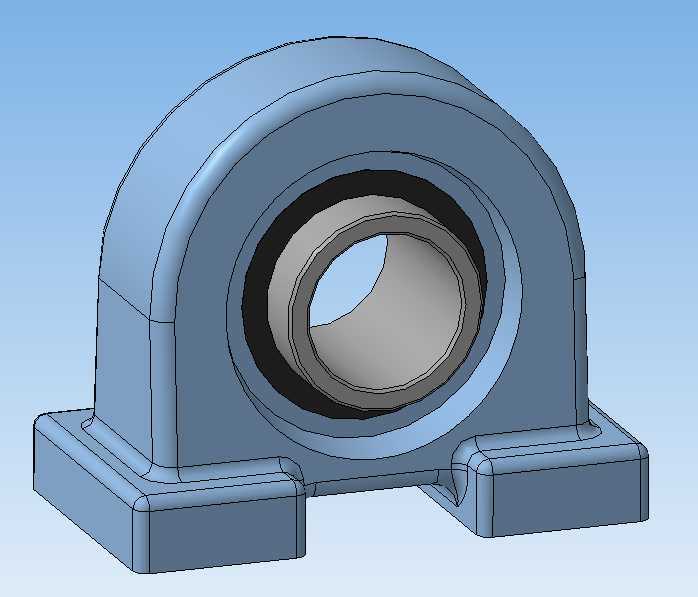

　　在轻工输送线、小型农机、食品加工设备这类对安装便捷性有要求的传动场景里，这类带铸造基座的外球面轴承支座是很常见的支撑部件，它不需要额外加工复杂的安装沉孔，直接通过基座两端的安装孔就能固定在设备机架上，大幅降低现场装配的工时成本。从结构设计来看，这个支座采用整体式铸造成型的拱型上盖结构，和常见的剖分式轴承座不同，它的轴承安装腔是半封闭的圆弧型腔，刚好适配外球面轴承的外球面轮廓，安装时只需要把外球面轴承压入型腔，依靠轴承自带的顶丝就能完成和转轴的锁紧固定，不需要额外设计轴承端盖、定位轴肩这类复杂的轴向定位结构，对小载荷、低转速的传动工况适配性很强。

　　从安装边界来看，这个支座的两个安装脚是对称分布在型腔下方的，安装脚的平面和轴承内孔的轴线保持平行，安装孔的中心距、安装脚的厚度都经过标准化设计，和UCPA205型号的通用安装尺寸完全匹配，选型时只要确认转轴直径是25mm，安装平面的预留空间满足支座的长宽高边界，就可以直接替换同型号的支座，不需要重新调整机架的安装孔位。支座的拱型上盖部分做了均匀的壁厚过渡，没有出现壁厚突变的结构，铸造时不容易产生缩孔、砂眼这类缺陷，同时拱型的结构本身可以承受径向的载荷，当转轴传递径向力的时候，拱型结构可以把载荷均匀分散到两个安装脚，再传递到设备机架上，避免局部应力集中导致的支座断裂。

　　实际使用场景里，这类支座经常用在皮带输送机的托辊支撑、小型包装机械的辊筒传动、农用脱粒机的转轴支撑这类工况，因为它的半封闭结构可以阻挡一部分粉尘、碎屑进入轴承内部，相比裸露的轴承安装方式，能延长轴承的维护周期。设计这个三维模型的时候，特意还原了安装脚和拱型腔体之间的圆角过渡结构，这个位置是应力集中的高发区，圆角半径的取值既要满足铸造的拔模要求，也要保证载荷传递的平顺性，不能为了建模省事直接做直角连接，否则实际生产出来的支座在受冲击载荷的时候很容易在这个位置开裂。

　　轴承安装腔的内径尺寸和外球面轴承的外径是小间隙配合，压装的时候不需要太大的压入力，现场维修更换轴承的时候，用铜棒轻轻敲击就能把旧轴承顶出来，不需要专门的拉马工具，很适合没有专业维修工具的户外作业场景。支座的底部安装平面做了铣平处理，安装的时候可以和机架的安装面完全贴合，不会出现翘曲的情况，保证轴承内孔的轴线和转轴的轴线保持同轴，避免因为安装倾斜导致的轴承偏磨、发热问题。两个安装脚的通孔是沉孔设计，安装螺栓的时候可以把螺栓头完全埋入沉孔里，不会突出安装平面，避免和周边的运动部件发生干涉，这个细节在很多紧凑布局的小型设备里非常实用，不需要额外预留螺栓头的避让空间。

　　从功能特性来说，这个支座本身不包含滚动体，它的核心作用是为外球面轴承提供稳定的安装基准，同时把轴承承受的径向载荷、少量的轴向载荷传递到设备机架上，相比钢板冲压的轴承座，铸造型的支座刚性更好，在有轻微振动的工况下不容易出现变形，能长期保持轴承的安装精度。建模的时候特意还原了型腔内部的止口结构，这个止口的作用是限制轴承的轴向窜动，当转轴受到轴向力的时候，轴承的外圈会顶在止口端面上，不会从支座的型腔里滑脱，不需要额外加装轴向定位的卡簧，简化了装配流程。

　　在设备选型的时候，需要注意这个支座的额定载荷是匹配205系列外球面轴承的，不能用来支撑更大载荷的转轴，也不适合高转速的传动场景，因为半封闭的结构散热性能不如剖分式的开放轴承座，高转速下轴承产生的热量不能快速散发，会导致润滑脂提前失效。日常维护的时候，只需要定期通过轴承上的注油杯补充润滑脂就可以，不需要拆解支座，维护操作非常简便，这也是这类支座在民用、轻工机械里被广泛使用的核心原因。
